Allgemeine Beschreibung

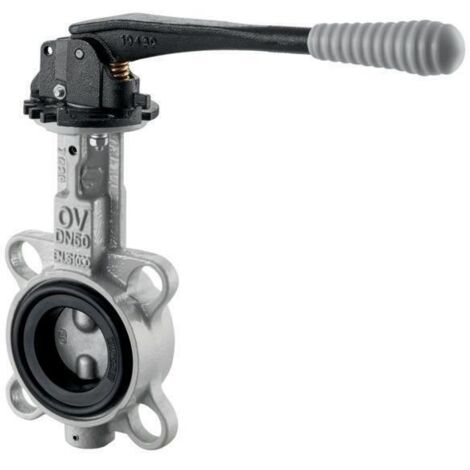

Die Oventrop Zwischenbau Absperrklappe mit Hebel ist eine hochwertige Lösung für den Einbau zwischen zwei Flanschen gemäß DIN EN 1092-2. Sie ist für einen maximalen Betriebsdruck von 16 bar (PN 16) und eine Betriebstemperatur von -20 °C bis +120 °C ausgelegt. Diese Klappe ist aus robustem sphäroguss (Gusseisen GGG 40) gefertigt und bietet eine zuverlässige Abdichtung durch die Verwendung von EPDM-Dichtungen.Technische daten
- Material Gehäuse: EN-GJS-400-15 (GGG-40) Sphäroguss
- Material Spindel: AISI420 (X20Cr13) Edelstahl
- Material Klappenblatt: AISI316 (CF8M) Edelstahl
- Nenndurchmesser: DN 200
- Baulänge: 60 mm
- Rohraußendurchmesser aller Anschlüsse: 268 mm
- Druckstufe: PN 16
- Max. Betriebsdruck: 16 bar
- Max. Druckunterschied bei 20 °C: 16 bar
- Ventilwinkel: 90°
- Winkel der Spindel: 90°
- Länge Bedienungselement: 350 mm
Kompatibilität und Zubehör
Die Absperrklappe ist für den Einbau zwischen Flanschen nach DIN EN 1092-2 (PN 6, PN 10, PN 16) geeignet. Ein verlängerter Ansatz ermöglicht eine einfache Isolierung.Installation
Die Installation erfolgt zwischen zwei Flanschen, wobei die Klappe gemäß den geltenden Normen und Vorschriften montiert werden sollte.Anwendung
Diese Absperrklappe wird in hydraulischen Systemen eingesetzt, um den Durchfluss von Flüssigkeiten zu steuern und zu regulieren.Weitere Informationen
- Oberflächenschutz: beschichtet
- Feuersicher: nein
- FM-Prüfung: nein
- UL-Prüfung: nein
- ULC-Qualitätskennzeichen: nein
- LPCB-Prüfung: nein
- Klappenentwurf: zentrisch
- Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
