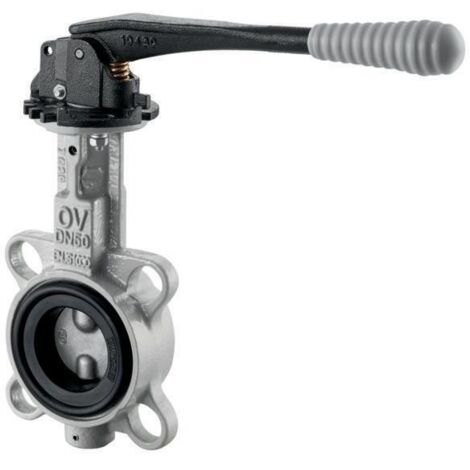

Oventrop Zwischenbau Absperrklappe mit Hebel PN 16 EPDM Dichtung, DN 150

Oventrop Zwischenbau Absperrklappe mit Hebel PN 16 EPDM Dichtung, DN 150

Die Oventrop Zwischenbau-Absperrklappe mit Hebel in der Nennweite DN 150 ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Sie ist für den Einbau zwischen Flanschen gemäß DIN EN 1092-2 ausgelegt und unterstützt die Druckstufen PN 6, PN 10 sowie PN 16. Mit ihrem zentrischen Klappenentwurf und der hochwertigen Materialkombination aus Sphäroguss und Edelstahl eignet sie sich für anspruchsvolle Anwendungen in der Haustechnik.

Wie ist die Absperrklappe konstruiert?

Das Gehäuse der Absperrklappe besteht aus widerstandsfähigem Sphäroguss (EN-GJS-400-15), während die Spindel aus Edelstahl (AISI420) und die Scheibe aus Edelstahl (AISI316) gefertigt sind. Die EPDM-Dichtung sorgt für eine zuverlässige Abdichtung im Betrieb. Ein besonderes Merkmal ist der verlängerte Ansatz, der eine einfache Isolierung der Armatur ermöglicht. Die Bedienung erfolgt komfortabel über einen Hebel, der eine präzise Steuerung des Durchflusses erlaubt.

Wo lässt sich die Armatur einsetzen?

Die Absperrklappe ist für einen Betriebstemperaturbereich von -20 °C bis +120 °C ausgelegt und hält einem maximalen Betriebsdruck von 16 bar stand. Durch die Zwischenbauausführung ist die Montage zwischen entsprechenden Flanschen unkompliziert und erfordert keine Spezialwerkzeuge. Die robuste Bauweise und die verwendeten Materialien unterstützen eine langlebige Funktion in verschiedenen hydraulischen Anlagen.

Technische Daten

• Nenndurchmesser: DN 150
• Druckstufe: PN 16
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Scheibenmaterial: Edelstahl (AISI316)
• Spindelmaterial: Edelstahl (AISI420)
• Dichtungsmaterial: EPDM
• Betriebstemperatur: -20 °C bis +120 °C
• Baulänge: 56
• Bedienung: Hebel

Diese Oventrop Absperrklappe überzeugt durch ihre solide Verarbeitung und die einfache Handhabung mittels Hebel. Mit einer Nennweite von DN 150 und einer Druckfestigkeit bis PN 16 bietet sie eine zuverlässige Lösung für die Absperrung in Rohrleitungssystemen. Die Kombination aus korrosionsbeständigen Edelstahlkomponenten und einem langlebigen Sphärogussgehäuse macht sie zu einer effizienten Wahl für professionelle Installationen, bei denen eine sichere Trennung von Medienströmen innerhalb des Temperaturbereichs von -20 °C bis +120 °C erforderlich ist.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1046455
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Hebel
• Länge Bedienungselement: 274
• Druckstufe Artikel: PN 16
• Baulänge: 56
• Rohraußendurchmesser alle Anschlüsse: 212
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Ventilwinkel: 90
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 0
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Nenndurchmesser: DN 150
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
