Allgemeine Beschreibung

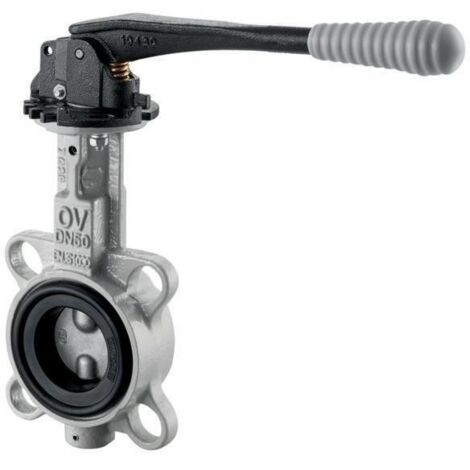

Die Oventrop Zwischenbau Absperrklappe mit Hebel ist eine hochwertige Lösung für den Einbau zwischen zwei Flanschen gemäß DIN EN 1092-2. Sie ist für einen maximalen Betriebsdruck von 16 bar (PN 16) ausgelegt und eignet sich für Temperaturen von -20 °C bis +120 °C. Die Klappe ist aus robustem Gusseisen (GGG 40) gefertigt und verfügt über eine EPDM-Dichtung, die eine zuverlässige Abdichtung gewährleistet.Technische daten
- Max. Betriebsdruck: 16 bar (PN 16)
- Betriebstemperatur: -20 °C bis +120 °C
- Baulänge: 52 mm
- Nenndurchmesser: DN 100
- Rohraußendurchmesser aller Anschlüsse: 150 mm
- Ventilwinkel: 90°
- Winkel der Spindel: 90°
- Länge Bedienungselement: 275 mm
Kompatibilität und Zubehör
Die Absperrklappe ist für den Einbau zwischen Flanschen der Druckstufen PN 6, PN 10 und PN 16 geeignet.Installation
Die Installation erfolgt zwischen zwei Flanschen, wobei die Klappe in die Rohrleitung integriert wird. Achten Sie darauf, die Dichtungen korrekt zu positionieren, um eine optimale Abdichtung zu gewährleisten.Anwendung
Die Oventrop Zwischenbau Absperrklappe wird in hydraulischen Systemen eingesetzt, um den Durchfluss von Flüssigkeiten zu steuern und zu regulieren. Sie eignet sich besonders für Anwendungen in der Heizungs-, Lüftungs- und Klimatechnik.Weitere Informationen
- Material Gehäuse: Gusseisen GGG 40 (EN-GJS-400-15)
- Material Spindel: rostfreier Stahl (AISI 420)
- Material Klappenblatt: rostfreier Stahl (AISI 316)
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Oberflächenschutz: beschichtet
- Klappenentwurf: zentrisch
- Feuersicher: nein
- FM-Prüfung: nein
- UL-Prüfung: nein
- ULC-Qualitätskennzeichen: nein
- LPCB-Prüfung: nein
