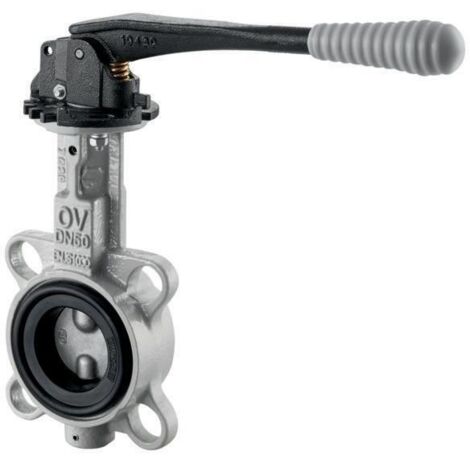

Oventrop Zwischenbau Absperrklappe mit Hebel PN 16 EPDM Dichtung, DN 50

Oventrop Zwischenbau Absperrklappe mit Hebel PN 16 EPDM Dichtung, DN 50

Die Oventrop Zwischenbau-Absperrklappe mit Hebel in der Nennweite DN 50 ist eine robuste Armatur für den Einsatz in Rohrleitungssystemen. Sie ist für den Einbau zwischen Flanschen nach DIN EN 1092-2 ausgelegt und eignet sich für Druckstufen bis PN 16. Dank der hochwertigen Materialkombination aus Sphäroguss und Edelstahl sowie der EPDM-Dichtung bietet die Klappe eine zuverlässige Absperrfunktion in einem Temperaturbereich von -20 °C bis +120 °C.

Wie ist die Absperrklappe konstruiert?

Die Absperrklappe zeichnet sich durch eine zentrische Bauweise aus. Das Gehäuse besteht aus widerstandsfähigem Sphäroguss (EN-GJS-400-15), während die Spindel aus Edelstahl (AISI 420) und die Scheibe aus Edelstahl (AISI 316) gefertigt sind. Diese Materialwahl sorgt für eine hohe Langlebigkeit und Beständigkeit im Betrieb. Ein besonderes Merkmal ist der verlängerte Ansatz, der eine einfache Isolierung der Armatur ermöglicht. Die Bedienung erfolgt komfortabel über einen Hebel, der eine präzise Steuerung des Durchflusses erlaubt.

Wo lässt sich die Armatur einsetzen?

Die Zwischenbauausführung ist für den Einbau zwischen zwei Flanschen konzipiert, die den Normen PN 6, PN 10 oder PN 16 entsprechen. Mit einem maximalen Betriebsdruck von 16 bar deckt die Absperrklappe ein breites Spektrum an hydraulischen Anwendungen ab. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge erforderlich sind. Die EPDM-Dichtung ermöglicht dabei eine sichere Abdichtung innerhalb der spezifizierten Betriebsparameter.

Technische Daten

• Nenndurchmesser: DN 50
• Druckstufe: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Scheibenmaterial: Edelstahl (AISI 316)
• Spindelmaterial: Edelstahl (AISI 420)
• Dichtungsmaterial: EPDM
• Baulänge: 43 mm
• Bedienung: Hebel
• Klappenentwurf: zentrisch

Diese Oventrop Absperrklappe überzeugt durch ihre solide Verarbeitung und einfache Handhabung. Mit einer Nennweite von DN 50 und einer Druckfestigkeit von PN 16 ist sie für anspruchsvolle hydraulische Systeme geeignet. Die Kombination aus langlebigen Materialien wie Sphäroguss und Edelstahl sowie die EPDM-Dichtung ermöglichen einen sicheren Betrieb in einem Temperaturbereich von -20 °C bis +120 °C. Der verlängerte Ansatz zur Isolierung und die unkomplizierte Montage machen diese Armatur zu einer effizienten Lösung für den professionellen Einsatz.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Ventile/Schmutzfänger/Sch
• Hersteller-Artikelnummer: 1046450
• Oberflächenschutz: beschichtet
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Hebel
• Länge Bedienungselement: 200
• Druckstufe Artikel: PN 16
• Baulänge: 43
• Rohraußendurchmesser alle Anschlüsse: 96
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Ventilwinkel: 90
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 0
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Nenndurchmesser: DN 50
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
