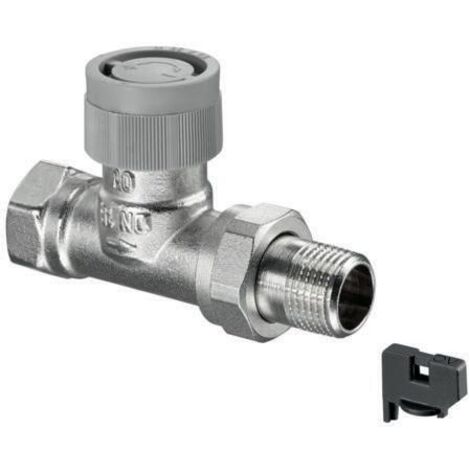

Oventrop AQ Thermostatventil DN 15 Durchgangsausführung, mit Q-Tec

Oventrop AQ Thermostatventil DN 15 Durchgangsausführung, mit Q-Tec

Das Oventrop AQ Thermostatventil in der DN 15 Durchgangsausführung ermöglicht einen automatischen hydraulischen Abgleich in Zweirohr-Zentralheizungs- und Kühlanlagen mit Zwangsumwälzung. Durch die integrierte Q-Tech Technologie wird der Volumenstrom direkt eingestellt und auch bei schwankenden Differenzdrücken konstant gehalten. Das druckunabhängige Ventil zeichnet sich durch eine stufenlose Voreinstellung aus, deren Sollwert direkt am Handrad ablesbar ist. Es ist für den Einsatz in Standard-Ventilgehäusen ab dem Baujahr 1999 konzipiert.

Wie erfolgt die Einstellung des Volumenstroms?

Das Thermostatventil AQ nutzt die Q-Tech Technologie, um den Volumenstrom präzise zu regulieren. Die Einstellung erfolgt stufenlos mittels eines Voreinstellschlüssels direkt am Handrad. Da der eingestellte Wert auch bei variierenden Differenzdrücken im System stabil bleibt, entfällt eine aufwendige manuelle Einregulierung. Der Einstellbereich ist von außen jederzeit gut ablesbar, was die Inbetriebnahme und Wartung der Heizungs- oder Kühlanlage effizient gestaltet.

Welche Vorteile bietet die Konstruktion?

Das Ventilgehäuse ist vernickelt und für eine lange Lebensdauer ausgelegt. Ein wesentlicher Vorteil ist die Wartungsfreundlichkeit: Der Ventileinsatz lässt sich bei Bedarf unter Anlagendruck austauschen, ohne dass das System entleert werden muss. Das Ventil ist mit einem Standard-Thermostat-Gewindeanschluss M30 x 1,5 ausgestattet und somit mit einer Vielzahl gängiger Thermostatköpfe kompatibel. Die graue Bauschutzkappe schützt das Ventil während der Bauphase vor Verschmutzungen.

Technische Daten

• Nennweite: DN 15
• Anschlussgröße: 1/2 Zoll
• Thermostat-Gewindeanschluss: M30 x 1,5
• Ausführung: Durchgang
• Oberflächenschutz: Vernickelt
• Einstellbereich: Stufenlos voreinstellbar
• Systemeignung: Zweirohr-Zentralheizungs- und Kühlanlagen
• Baulänge: 95 mm

Das Oventrop AQ Thermostatventil mit Q-Tech bietet eine zuverlässige Lösung für den automatischen hydraulischen Abgleich. Durch die Kombination aus druckunabhängiger Volumenstromregelung und der einfachen, stufenlosen Voreinstellung steigert es die Effizienz von Zweirohr-Zentralheizungs- und Kühlanlagen. Mit seiner robusten, vernickelten Ausführung in DN 15 und der Kompatibilität zu Standard-Ventilgehäusen ab 1999 ist es eine ideale Komponente für moderne Heizungssysteme, die eine präzise und stabile Durchflussregelung erfordern.

Produktspezifikation

• Hersteller-Warengruppe: Raumklima
• Hersteller-Produktgruppe: Thermostatventil-Unterteil
• Hersteller-Artikelnummer: 1183164
• Ausführung: Schlussstück/Innengewinde
• Bauhöhe: 31
• Form: gerade
• Oberflächenschutz: vernickelt
• Farbe des Knopfes: grau
• Bedienung: thermostatisch mit Knopf
• Durchsatzkapazität (min. 10 kPa): 10 - 130
• Durchsatzkapazität (min. 15 kPa): 10 - 170
• Automatische Durchflussregelung: ja
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 95
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
