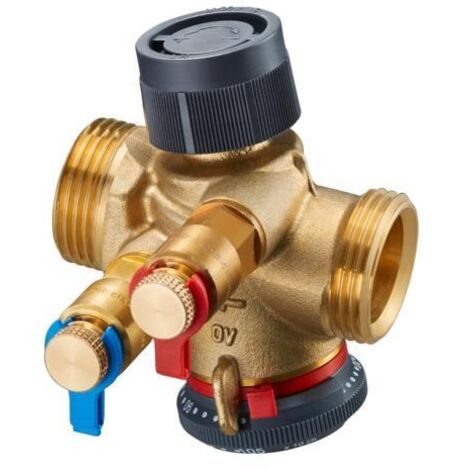

Oventrop Regulierventil Cocon QT mit Messventilen, DN 10 G 1/2" Außengewinde, 30-210l/h

Oventrop Regulierventil Cocon QT mit Messventilen, DN 10 G 1/2" Außengewinde, 30-210l/h

Das Oventrop Regulierventil Cocon QTZ ist ein kombiniertes Regel- und Regulierventil, das für den präzisen hydraulischen Abgleich in geschlossenen Heiz- und Kühlsystemen konzipiert ist. Die Ventilkombination vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Mit einem Einstellbereich von 30 bis 210 l/h eignet sich das Ventil ideal für Anwendungen in Zentralheizungsanlagen, Fußbodenheizungen sowie bei Fan-Coil-Anlagen und Kühldecken.

Wie unterstützt das Cocon QTZ den hydraulischen Abgleich?

Das Ventil ermöglicht eine automatische Durchflussregelung, wodurch der hydraulische Abgleich im System effizient sichergestellt wird. Durch die Kombination aus Durchflussregler und Regelventil kann der Volumenstrom präzise auf den Bedarf der jeweiligen Anlage angepasst werden. Dies trägt zu einem stabilen Betrieb bei und optimiert die Energieeffizienz in Heiz- und Kühlkreisläufen. Die robuste Ausführung aus entzinkungsbeständigem Messing sorgt dabei für eine hohe Langlebigkeit und Zuverlässigkeit im Dauerbetrieb.

Welche Möglichkeiten bietet die Regelung?

Das integrierte Regelventil ist flexibel erweiterbar. Über den standardisierten Gewindeanschluss M 30 x 1,5 lässt sich das Ventil mit einem Stellantrieb, einem Temperaturregler oder einem Handregulierkopf ausstatten. Dadurch kann neben der automatischen Durchflussbegrenzung auch eine bedarfsgerechte Regelung der Raumtemperatur durch die Veränderung des Durchflusses realisiert werden. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist.

Technische Daten

• Nenndurchmesser: DN 10
• Anschluss: G 1/2 Außengewinde
• Volumenstrom: 30-210 l/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400 kPa
• Mediumtemperatur: -10 °C bis 120 °C
• Gehäusewerkstoff: Entzinkungsbeständiges Messing
• Anschlussgewinde für Regler: M 30 x 1,5

Das Oventrop Cocon QTZ überzeugt durch seine Kombination aus automatischer Durchflussregelung und flexibler Temperatursteuerung. Mit einem Einstellbereich von 30 bis 210 l/h und einer Druckfestigkeit bis PN 16 bietet es eine zuverlässige Lösung für den hydraulischen Abgleich in anspruchsvollen Heiz- und Kühlsystemen. Die hochwertige Verarbeitung aus entzinkungsbeständigem Messing sowie die einfache Montage mit gängigen Stellantrieben machen es zu einer effizienten Komponente für moderne Gebäudetechnik.

Lieferumfang

• 1x Oventrop Regulierventil Cocon QTZ
• 2x Classic Messventile

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
• Hersteller-Artikelnummer: 1146063
• Bauhöhe: 100
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Länge: 60
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 0,03 - 0,21
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Nenndurchmesser: DN 10
• Bauhöhe: 100
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Länge: 60
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 0,03 - 0,21
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 120
• Min. Mediumtemperatur (Dauerbetrieb): -10
• Werkstoff des Gehäuses: Messing
• Nenndurchmesser: DN 10
• Bauhöhe: 100
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Länge: 60
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 0,03 - 0,21
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Nenndurchmesser: DN 10
