Allgemeine Beschreibung

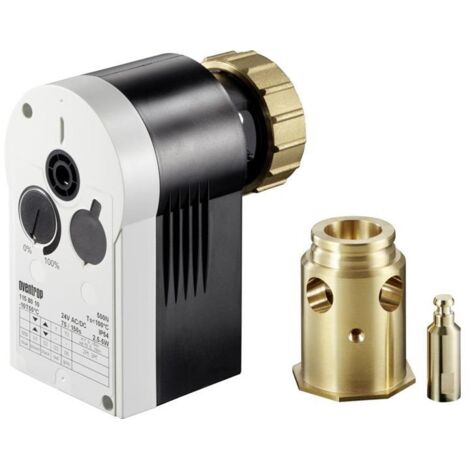

Der elektromotorische Stellantrieb Aktor M von Oventrop ist eine präzise Lösung für die Steuerung von 2-Wege-Ventilen in den Nennweiten DN 15 bis DN 50. Dieser Aktor bietet vielseitige Ansteuerungsmöglichkeiten und eignet sich ideal für anspruchsvolle Anwendungen in der Gebäudeautomation. Mit einer robusten Schutzart von IP54 und einer Verstellkraft von 500 N gewährleistet das Gerät eine zuverlässige Performance in einem Umgebungstemperaturbereich von -10 °C bis 55 °C.Technische daten
- Netzspannung: 24 V AC/DC
- Steuersignal: 0 - 10 V
- Verstellkraft: 500 N
- Hublänge: 10 mm
- Laufzeit: 150 s
- Schutzart: IP54
- Umgebungstemperatur: -10 bis 55 °C
- Anschlusskabel: 1,2 m
- Gehäusematerial: Kunststoff
- Baulänge: 107 mm
- Bauhöhe: 107 mm
- Bautiefe: 70 mm
- Zulässige relative Feuchtigkeit: 5 - 95 %
Kompatibilität und Zubehör
- Geeignet für 2-Wege-Ventile in den Nennweiten DN 15 bis DN 50
- Anschluss an Ventil: markengebunden
Installation
Der Aktor ist mit einer automatischen Huberkennung ausgestattet, die die Inbetriebnahme erleichtert. Die Integration erfolgt über ein 1,2 m langes Anschlusskabel.
Anwendung
Der Stellantrieb ermöglicht eine flexible Ansteuerung, die sowohl stetig über ein 0 (2) bis 10 V Signal als auch schaltend über eine 2-Punkt- oder 3-Punkt-Regelung erfolgen kann. Anwender profitieren von der einstellbaren Kennlinienart, die wahlweise linear oder gleichprozentig gewählt werden kann, um den Durchfluss optimal an die jeweiligen Anforderungen anzupassen. Eine integrierte Stellungsrückmeldung von 0 bis 10 V sorgt zudem für eine kontinuierliche Überwachung der aktuellen Ventilposition.
Weitere Informationen
- Automatische Huberkennung: ja
- Spannungsfrei wenn geschlossen: ja
- Geeignet für Handbedienung: nein
- Explosionsgeschützt: nein
- Hilfskontakte: nein
- Mit mechanischem Standanzeiger: nein
- Endkontakte: ohne
- Mit Nullspannungsrücklauf: nein
- Einstellbare Zustandsmeldung: nein
- Hilfskontakte optional: nein
