Oventrop Tüllenanschluss-Set 7, 2x Tüllen mit 3/8" Außengewinde, DN 10

Oventrop Tüllenanschluss-Set 7, 2x Tüllen mit 3/8" Außengewinde, DN 10

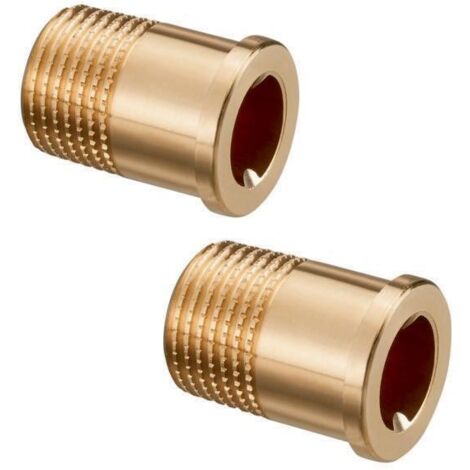

Das Oventrop Tüllenanschluss-Set 7 ermöglicht eine zuverlässige Verbindung für Armaturen im Bereich des hydraulischen Abgleichs. Das Set besteht aus zwei Tüllen mit einem Außengewinde von 3/8 Zoll und ist speziell für Ventile der Nennweite DN 10 konzipiert. Es eignet sich für den Einsatz mit den Oventrop Serien Hycocon, Hydrocontrol und Hydromat.

Wofür wird das Tüllenanschluss-Set 7 verwendet?

Dieses Set dient als passgenaue Verbindungslösung für Armaturen, die mit Überwurfmuttern ausgestattet sind. Durch die flachdichtende Ausführung wird eine Montage an entsprechenden Ventilen ermöglicht. Die gerade Form der Tüllen unterstützt eine unkomplizierte Installation in bestehenden Hydrauliksystemen, wobei keine speziellen Werkzeuge oder aufwendige Verarbeitungstechniken erforderlich sind.

Welche Materialien und Spezifikationen zeichnen das Set aus?

Die Tüllen sind aus Messing gefertigt, was eine Beständigkeit im Betrieb sicherstellt. Die Anschlüsse sind unbehandelt und für einen maximalen Arbeitsdruck von 16 bar bei einer Temperatur von 20 °C ausgelegt. Das Anschluss-Set ist als reduzierendes Bauteil ausgeführt und entspricht mit dem konischen Außengewinde nach ISO 7-1 beziehungsweise EN 10226-1 gängigen technischen Standards für die Installationstechnik.

Technische Daten

• Material: Messing
• Nenndurchmesser Anschluss 1: 3/8 Zoll (DN 10)
• Nenndurchmesser Anschluss 2: DN 10
• Max. Arbeitsdruck bei 20 °C: 16 bar
• Anschlussart 1: Außengewinde konisch (BSPT-R)
• Anschlussart 2: Überwurfmutter
• Bauform: Gerade

Das Oventrop Tüllenanschluss-Set 7 bietet eine präzise Lösung für die fachgerechte Anbindung von Armaturen in hydraulischen Systemen. Mit der Messingkonstruktion und der Auslegung für einen Arbeitsdruck von bis zu 16 bar unterstützt es die Funktionalität der Oventrop Serien Hycocon, Hydrocontrol und Hydromat. Die einfache Handhabung ohne Spezialwerkzeug macht es zu einer praktischen Komponente für die Installation von Ventilen der Nennweite DN 10.

Produktspezifikation

• Hersteller-Warengruppe: Hydraulik
• Hersteller-Produktgruppe: Armaturen für den Hydraulischen Abgleich
• Hersteller-Artikelnummer: 1061491
• Form: gerade
• Anschluss 1: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Anschluss 2: Überwurfmutter
• Länge: 0,025
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Verschlossen: nein
• Radius des Bogens: 0
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 10
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 16,65
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 16
• Nenndurchmesser Anschluss 1: 3/8 Zoll (10)
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
