Allgemeine Beschreibung

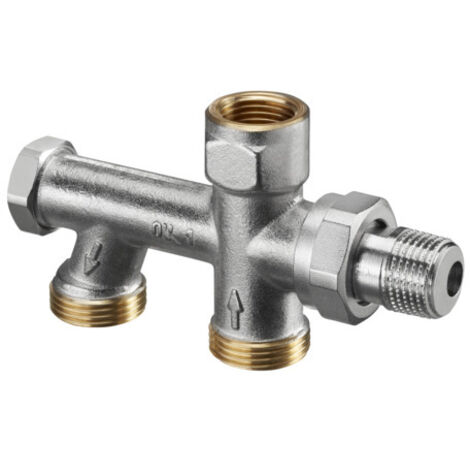

Das Oventrop Uno Einrohr-Anschlussstück ist eine hochwertige Armatur, die für den Einsatz in Einrohr-Zentralheizungs- und Kühlanlagen mit Zwangsumwälzung konzipiert wurde. Mit einem Mittenabstand von 50 mm und einer Ausführung aus vernickeltem Messing eignet sich das Bauteil für Ringleitungen mit einer maximalen Leistung von bis zu 8000 Watt. Die Armatur ermöglicht eine präzise Steuerung des Durchflusses und ist für Vorlauftemperaturen bis 120 °C ausgelegt.Technische daten
- Nenndruck: PN 10
- Max. Vorlauftemperatur: 120 °C
- Mittenabstand: 50 mm
- Heizkörperanschluss: 1/2 Zoll
- Anschlussgewinde: G 3/4 Zoll Außengewinde
- Werkstoff: Messing, vernickelt
- Heizkörperanteil: 20 %, 35 % (Werkseinstellung), 50 %
- Max. Anlagenleistung: 8000 Watt
- Max. Betriebsdruck: 10 bar
- Max. Differenzdruck: 1 bar
Kompatibilität und Zubehör
Die Armatur ist für den Anschluss von Gewinde- und Klemmringverbindungen konzipiert. Dank der Heizkörper-Isolierverschraubung ist eine Anbindung an den Heizkörper sichergestellt.
Installation
Die Installation des Oventrop Uno Einrohr-Anschlussstücks erfordert keine Spezialwerkzeuge und erfolgt zur Wand.
Anwendung
Das Anschlussstück ermöglicht eine flexible Anpassung des Heizkörperanteils an die Anforderungen der Anlage. Der Durchfluss kann über einen stufenlos einstellbaren Bypass sowie eine integrierte Absperrung reguliert werden. Die Werkseinstellung liegt bei 35 Prozent, kann jedoch auf 20 Prozent oder 50 Prozent angepasst werden, um die Wärmeverteilung innerhalb des Einrohrsystems zu steuern.
