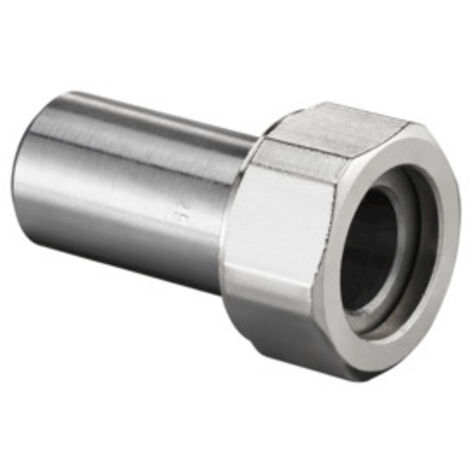

Oventrop Verschraubung, flachdichtend zur Rohrleitung. DN 20 3/4" Schweißtülle und Überwurfmutter 1" Innengewinde

Oventrop Verschraubung, flachdichtend zur Rohrleitung. DN 20 3/4" Schweißtülle und Überwurfmutter 1" Innengewinde

Die Oventrop Verschraubung ist eine flachdichtende, zweiteilige Verbindungslösung für Rohrleitungssysteme. Sie ist in gerader Form ausgeführt und ermöglicht eine zuverlässige Verbindung zwischen einer Schweißtülle aus Stahl und einer Überwurfmutter aus Messing. Die Armatur ist für den Einsatz in der Nennweite DN 20 konzipiert und zeichnet sich durch eine einfache Montage aus, da keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich ist.

Wie ist die Verschraubung konstruiert?

Die Verschraubung ist als reduzierendes Bauteil ausgelegt. Anschluss 1 ist als Schweißanschluss mit einem Rohraußendurchmesser von 26 mm ausgeführt, während Anschluss 2 über eine Überwurfmutter mit einem 1 Zoll Innengewinde verfügt. Die Kombination aus Stahl (St 37.2) für die Schweißtülle und Messing (CuZn39Pb3) für die Überwurfmutter sorgt für eine stabile und langlebige Verbindung. Die Oberfläche der Überwurfmutter ist vernickelt, während der Schweißanschluss unbehandelt bleibt.

Welche Vorteile bietet die Dichtungstechnik?

Die flachdichtende Ausführung zur Rohrleitung ermöglicht eine sichere Abdichtung. Im Lieferumfang ist ein Dichtungsmaterial aus Polytetrafluorethylen (PTFE) enthalten, das für seine Beständigkeit bekannt ist und eine dauerhafte Dichtigkeit der Verbindung unterstützt.

Technische Daten

• Nennweite: DN 20
• Anschluss 1: Schweißanschluss
• Anschluss 2: Überwurfmutter 1 Zoll Innengewinde
• Rohraußendurchmesser Anschluss 1: 26 mm
• Werkstoff Anschluss 1: Stahl (St 37.2)
• Werkstoff Anschluss 2: Messing (CuZn39Pb3)
• Dichtungsmaterial: Polytetrafluorethylen (PTFE)
• Ausführung: 2-teilig
• Form: gerade

Diese Oventrop Verschraubung stellt eine robuste und effiziente Lösung für professionelle Rohrleitungsinstallationen dar. Durch die Kombination aus hochwertigen Werkstoffen wie Stahl und vernickeltem Messing sowie der flachdichtenden Konstruktion mit PTFE-Dichtung ermöglicht sie eine sichere und langlebige Verbindung in der Nennweite DN 20. Die einfache Handhabung ohne Spezialwerkzeug macht sie zu einer idealen Komponente für anspruchsvolle Anwendungen im Bereich der Haustechnik.

Produktspezifikation

• Hersteller-Warengruppe: Raumklima
• Hersteller-Produktgruppe: "Bypass-Combi"/Umrüstventil
• Hersteller-Artikelnummer: 1019376
• Ausführung: 2-teilig
• Form: gerade
• Anschluss 1: Schweißanschluss
• Anschluss 2: Überwurfmutter
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: vernickelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Verschlossen: nein
• Radius des Bogens: 0
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 1 Zoll (25)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 26
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Material Dichtung: Polytetrafluorethylen (PTFE)
• Reduzierend: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: St 37.2 (1.0037)
• Werkstoffgüte Anschluss 2: CuZn39Pb3 (CW614N)
