Oventrop Übergangsstück von Verteiler DN 40/50 auf Regumat DN 32

Oventrop Übergangsstück von Verteiler DN 40/50 auf Regumat DN 32

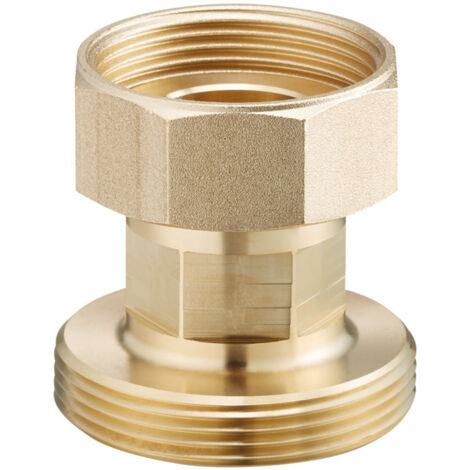

Das Oventrop Übergangsstück ermöglicht die passgenaue Verbindung von Verteilerbalken der Dimension DN 40/50 auf Regumat Stationen der Dimension DN 32. Das Set besteht aus zwei exzentrischen Übergangsstücken, die eine Anpassung der Achsmaße von 180 mm auf 125 mm erlauben. Diese Komponente ist für den Einsatz in Heizungsanlagen konzipiert und besteht aus robustem Messing.

Wie erfolgt die Montage des Übergangsstücks?

Die Installation des Oventrop Übergangsstücks gestaltet sich effizient, da keine spezielle Verarbeitungstechnik oder besonderes Spezialwerkzeug erforderlich ist. Die exzentrische Form des Bauteils unterstützt den Ausgleich von Achsmaßdifferenzen zwischen dem Verteilerbalken und der Regumat-Station. Durch die Kombination aus einem zylindrischen Außengewinde nach ISO 228-1 und einer Überwurfmutter ist eine sichere mechanische Verbindung gegeben. Die beiliegenden Dichtungen aus EPDM sorgen für eine zuverlässige Abdichtung der Übergangspunkte im System.

Technische Daten

• Material: Messing
• Dichtungsmaterial: EPDM
• Anschluss 1: 2 Zoll Außengewinde (BSPP)
• Anschluss 2: 2 Zoll Überwurfmutter
• Achsmaß: 180 mm auf 125 mm
• Ausführung: Exzentrisch, 2-fach
• Form: Versprung

Das Oventrop Übergangsstück stellt eine zuverlässige Lösung für die hydraulische Anbindung von Regumat-Stationen an Verteilerbalken dar. Durch die hochwertige Verarbeitung aus Messing und die exzentrische Bauweise wird eine präzise Anpassung der Achsmaße von 180 mm auf 125 mm sichergestellt. Die einfache Montage ohne Spezialwerkzeug sowie die Verwendung langlebiger EPDM-Dichtungen machen dieses Set zu einer effizienten Komponente für die professionelle Installation in Heizungssystemen.

Produktspezifikation

• Hersteller-Warengruppe: Stationen, Speicher
• Hersteller-Produktgruppe: Kesselanb.-System"Regumat
• Hersteller-Artikelnummer: 1351658
• Form: Versprung
• Schlüsselweite: 50
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss 2: Überwurfmutter
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: gestrahlt
• Verschlossen: nein
• Radius des Bogens: 0
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 2 Zoll (50)
• Exzentrisch: ja
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: ja
• Nenndurchmesser Anschluss 1: 2 Zoll (50)
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
