Allgemeine Beschreibung

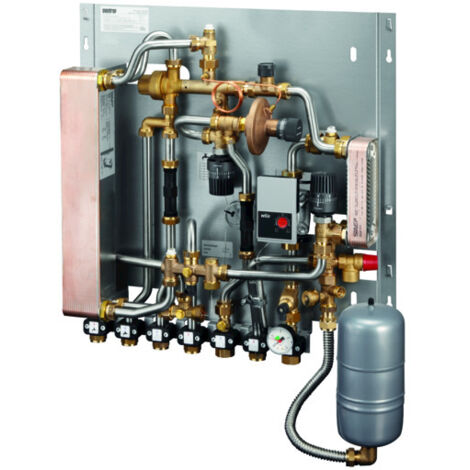

Die Oventrop Regudis W-HTU Duo Wohnungsstation mit Heizkreistrennsystem ermöglicht die effiziente Versorgung einer Wohneinheit mit Heizwärme und warmem Trinkwasser. Als anschlussfertige, auf einem Halterungsblech montierte Einheit überzeugt sie durch ihre kompakte Bauweise und hohe Betriebssicherheit. Das System ist speziell für den Einsatz in Wohngebäuden konzipiert, bei denen eine hydraulische Trennung zwischen dem primären Heizungskreis und dem wohnungsinternen Heizkreis erforderlich ist.Technische daten
- Zapfleistung: 17 l/min
- Max. Arbeitsdruck: 10 bar
- Min. Kaltwasserdruck: 2,5 bar
- Min. Differenzdruck Versorgung: 300 mbar
- Zapftemperatur: 45 - 60 °C
- Bauhöhe: 645 mm
- Baulänge: 630 mm
- Bautiefe: 150 mm
- Anschlussgröße: G 3/4
Kompatibilität und Zubehör
- Mit Passstück für Wärmezähler: ja
- Mit Wärmezähler: nein
- Passstück für Wärmezähler ist mit einem Reduzierstück für einen Fühleranschluss G 1/2 ausgestattet.
Installation
Die Station ist für eine einfache Montage ausgelegt und verfügt über sieben flachdichtende Überwurfmuttern in G 3/4 für den Anschluss an die Versorgungsleitungen sowie an den Heiz- und Trinkwasserkreis der Wohnung.
Anwendung
Das System integriert ein Differenzdruckregelventil im Heizungsrücklauf, das den Differenzdruck bei schnellen Laständerungen während der Warmwasserzapfung stabil hält. Zur individuellen Volumenstromeinstellung der Wohnungsheizung ist ein Zonenventil verbaut, das optional mit einem Stellantrieb nachgerüstet werden kann. Schmutzfänger im Heizungsvorlauf und im Heizkreisrücklauf schützen die Komponenten vor Ablagerungen. Zudem sind Entlüftungs- und Entleerungsmöglichkeiten für den Heizkreis direkt in die Station integriert.
Weitere Informationen
- Hersteller-Warengruppe: Stationen, Speicher
- Hersteller-Produktgruppe: "Regudis" Wohnungsstation
- Hersteller-Artikelnummer: 1341332
- Nenndurchmesser Warmwasseranschluss: 3/4 Zoll (20)
- Nenndurchmesser Kaltwasseranschluss: 3/4 Zoll (20)
- Nenndurchmesser Heizung: 3/4 Zoll (20)
- Nenndurchmesser Zufuhr: 3/4 Zoll (20)
- Nenndurchmesser Rücklauf: 3/4 Zoll (20)
- Max. Arbeitsdruck: 1000
