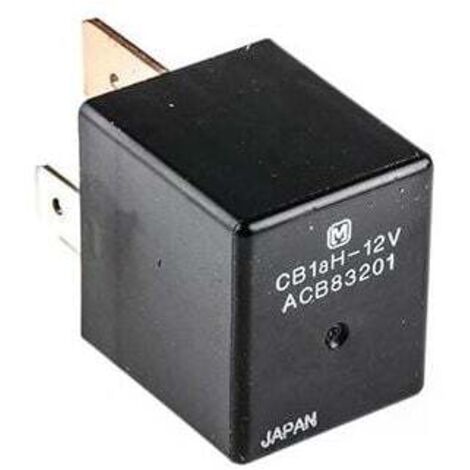

Panasonic 12V 70A Kfz-Relais

Die Hochleistungs-Kfz-Relais der CB-Serie von Panasonic bieten eine hohe Schaltleistung und einen ISO-Anschlussblock in einem kompakten (22 x 26 mm) und platzsparenden Gehäuse. Sie werden typischerweise in Automobilen, Baumaschinen und Landmaschinen eingesetzt.

- Kompakter Mini-ISO-Anschlussblock.
- Hohe Schaltleistung von 40 A.
- Hohe Wärmebeständigkeit.
- Geringe Erwärmung.
- Version mit integriertem Widerstand erhältlich.

Das Panasonic Hochleistungs-SPST-Antistatik-Kfz-Relais ist ein Steckrelais. Es wird mit einer 12-V-DC-Spule betrieben und unterstützt einen Schaltstrom von bis zu 70 A. Dieses Relais verfügt über Kontakte aus Silberlegierung. Die Kontaktkonfiguration ist Typ 1 Form A mit hermetischer Schutzstruktur.

Merkmale und Vorteile
- Hohe thermische Beständigkeit bis 125 °C.
- Betriebstemperaturbereich: -40 °C bis 85 °C
- Hohe Kontaktkapazität.
- Eingebauter Widerstand.
- Kompakter Mini-ISO-Anschluss.
- Überstromabsorption durch eingebaute Diode, aktiv bei stromloser Relaisspule.

Anwendungen
- Automobilmotoren.
- Landmaschinen.
- Baumaschinen.

Technische Daten
Eigenschaften: Wert
Spulenspannung: 12 V DC
Spulenleistung: 1,8 W
Spulenwiderstand: 103 Ω
Isolationsspannung Spule-Kontakt: 500 V_eff
Schaltstrom: 70 A
Anschlussart: Steckbar
Maximale Gleichschaltspannung: 14 V
Tiefe: 22 mm Höhe: 25,5 mm
Länge: 26,5 mm
