PCA9306 Bidirektionales Spannungswandlungsmodul für I2C
'/%3E%3C/svg%3E)
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!

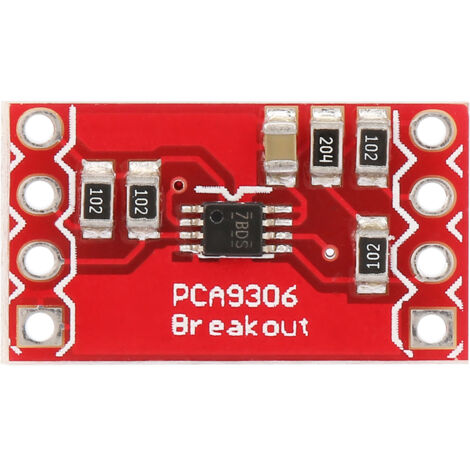

Entdecken Sie unser Breakout-Board für den bidirektionalen Pegelwandler PCA9306. Dieses unverzichtbare Werkzeug ermöglicht die nahtlose Kommunikation zwischen elektronischen Bauteilen mit unterschiedlichen Signalspannungen, insbesondere an I²C- und SMBus-Bussen.
Dieses Board integriert den PCA9306 IC, einen bidirektionalen Pegelwandler, der speziell für SDA- und SCL-Leitungen in gemischten I²C-Bus-Anwendungen entwickelt wurde. Es ist vollständig kompatibel mit I²C-Bussen in den Modi Standard, Fast und Fast-Mode Plus sowie mit SMBus.
Ein Hauptmerkmal ist die sehr geringe maximale Laufzeitverzögerung von unter 1,5 ns.
Dadurch eignet er sich ideal für die Verwendung mit schnellen I2C-Geräten und unterstützt Multi-Master-Konfigurationen ohne Signalverlust.Der PCA9306 zeichnet sich durch seine bidirektionale Spannungswandlung aus, ohne dass ein dedizierter Richtungspin erforderlich ist.
Die Bedienung ist einfach: Legen Sie Ihre Referenzspannungen an die Low-Side (VREF1) und die High-Side (VREF2) an, verbinden Sie Ihre Ein-/Ausgänge und aktivieren Sie den Enable-Pin, um den Übersetzungskanal zu öffnen. Er unterstützt eine Vielzahl von Spannungswandlungskombinationen: zwischen 1,0 V (Vref1-Seite) und 1,8 V, 2,5 V, 3,3 V oder 5 V (Vbias-Seite); zwischen 1,2 V (Vref1-Seite) und 1,8 V, 2,5 V, 3,3 V oder 5 V (Vbias-Seite); zwischen 1,8 V (Vref1-Seite) und 3,3 V oder 5 V (Vbias-Seite); zwischen 2,5 V (Vref1-Seite) und 5 V (Vbias-Seite). und zwischen 3,3 V (Vref1-Seite) und 5 V (Vbias-Seite).Im Betrieb arbeitet es im niedrigen Spannungsbereich von 1,0 V bis 3,6 V und im hohen Spannungsbereich von 1,8 V bis 5,5 V. Ein sehr niedriger Durchlasswiderstand von nur 3,5 Ω zwischen den Eingangs- und Ausgangsanschlüssen minimiert Signalverzerrungen und sorgt so für optimale Kommunikationsintegrität.
Produktspezifikationen: Modell: PCA9306 Entwicklungsboard. Typ: Pegelwandler-Breakout-Board. Farbe: Rot.
Ihre Bestellung umfasst: 1 x PCA9306 Entwicklungsboard.
Eigenschaften
- MarkeMIXHOME
- Breite60 mm
- Höhe10 mm
- ManoMano Art.-NrME210910915
- MMID822479606457
