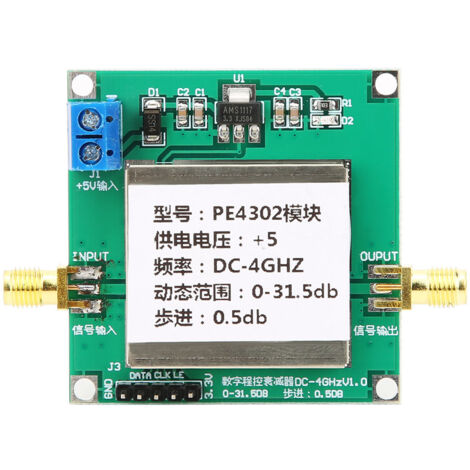

PE4302 Hochlinearer digitaler HF-Dämpfungsregler, 0,5 dB Rastermaß, für Kommunikationssysteme

Willkommen in unserem Shop! Wir präsentieren Ihnen das digitale HF-Dämpfungsmodul PE4302 – ein brandneues und hochwertiges Produkt. Dieses 6-Bit-Digital-Stepper-HF-Dämpfungsmodul zeichnet sich durch außergewöhnliche Linearität aus. Sein digitaler Dämpfungsbereich (DSA) reicht von 0,5 dB bis 31,5 dB in 0,5-dB-Schritten. Es arbeitet in einem breiten Frequenzband von DC bis 4000 MHz. Das Modul ist für eine Impedanz von 50 Ohm ausgelegt und verfügt über parallele und serielle CMOS-Steuerschnittstellen, die beide mit einer einfachen 3-Volt-Spannungsversorgung betrieben werden. Es gewährleistet eine hohe Dämpfungsgenauigkeit, die über den gesamten Frequenz- und Temperaturbereich stabil ist. Eine besondere Funktion ermöglicht es dem Benutzer, den anfänglichen Dämpfungszustand beim Start über die dedizierte Steuerschnittstelle auszuwählen. Für optimale Zuverlässigkeit und Langlebigkeit ist das Modul mit einem abgeschirmten Metallgehäuse ausgestattet, das hervorragenden Schutz vor Störungen bietet, sowie mit einer Verpolungsschutzdiode. Technische Hauptdaten: Versorgungsspannung: 5 V DC (typischer Strom 5 mA) Programmierbarer Dämpfungsbereich: 0 bis 31,5 dB in 0,5-dB-Schritten Eingangs- und Ausgangsimpedanz: 50 Ohm Bandbreite: 1 MHz bis 4 GHz (Dämpfungswert frequenzabhängig; siehe Kurven S21 für Details) Unterstützte Steuerschnittstellen: Parallel- und Serienbetrieb mit Statuswahlfunktion Start.

Geschirmtes Metallgehäuse.

Konfiguration der verschiedenen Steuermodi:

Serieller Modus: J5 und J7 trennen, J6 und J4 kurzschließen.

Verwenden Sie die Pins: GND, DATA, CLK, LE, 3,3 V.

Parallelmodus (C0,5–C16): J4 und J7 trennen, J5 und J6 kurzschließen.

Parallelmodus (PUP): J4 und J5 trennen, J7 und J6 kurzschließen.

Sie erhalten ein digitales HF-Dämpfungsmodul PE4302. Dieses Produkt eignet sich ideal für Ihre Test- und Messanwendungen, Kommunikationsanwendungen oder jedes HF-Projekt, das eine präzise Signaldämpfungssteuerung erfordert.
