900 Loader Pellet Saugturbine mit Bypass Kühlung Edelstahl IP20

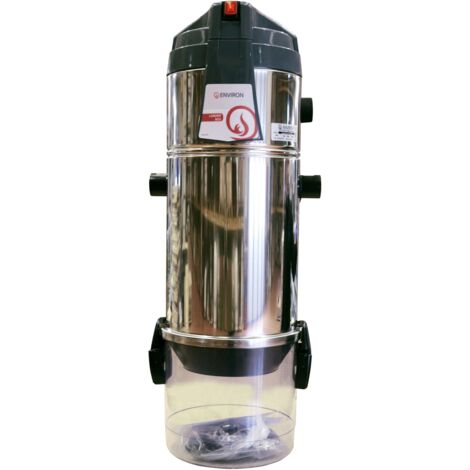

environ LOADER 900 Pellet-Saugturbine, 1,35 kW, 216 m3/h, tangentiale Bypass-Kühlung, IP20

Zentrale Saugeinheit für pneumatische Pelletförderung. Diese Ausführung der Baureihe LOADER hat 1,35 kW Motorleistung, tangentiale Bypass-Kühlung und eine im Korpus integrierte Steuerplatine.

Elektrischer Anschluss

• Versorgung 230 V AC bei 50/60 Hz, Stromaufnahme 6 A, Zuleitung entsprechend absichern
• Steuerplatine ist im Korpus integriert, das Aktivierungssignal kommt über die Mikroleitungen von der Steuerung
• Betrieb zusammen mit der Steuerung CONTROL PANEL DRIVE (EN4200.00.01) und der Dosiereinheit DISPENSER
• Schutzart IP20 beachten, trockener und staubarmer Aufstellort erforderlich
• Anschluss und Erstinbetriebnahme durch eine Elektrofachkraft ausführen

Saugtechnische Einbindung

• Staubeintritt Ø 50 mm links oder rechts wählen, Luftauslass Ø 50 mm als freier Auslass ausführen
• Maximale Förderstrecke 30 m und maximaler Höhenunterschied 6 m einhalten
• Mindestabstand zur Decke 100 mm für den Filterzugang freihalten
• Saugleitung geerdet und mit großen Bogenradien verlegen, das mindert Pelletbruch

Technische Daten

• Bauform: Premium-Pellet-Saugturbine
• Artikelnummer: EN1000.50.00
• Motorleistung: 1,35 kW
• Motortyp: Einphasen-Elektromotor mit tangentialen Bypass-Bürsten
• Motorkühlung: tangentiale Bypass-Kühlung über einen separaten Luftstrom
• Stromaufnahme: 6 A
• Stromversorgung: 230 V AC, 50/60 Hz
• Maximaler Luftdurchfluss: 216 m3/h
• Staubeintritt: Ø 50 mm, links oder rechts wählbar
• Luftauslass: Ø 50 mm
• Filterfläche: 6.700 cm2, Filtrationsklasse E11 aus waschbarem Polyester
• Behälterkapazität: 18 Liter aus hochfestem transparentem Kunststoff
• Steuerplatine: im Korpus integriert
• Schutzart: IP20
• Lautstärke: unter 70 dB(A)
• Maße in Breite, Tiefe und Höhe: 305 x 363 x 906 mm
• Gewicht: 10,5 kg
• Mindestabstand zur Decke: 100 mm
• Maximale Förderstrecke: 30 m, maximaler Höhenunterschied: 6 m

Montagehinweise für die Fachkraft

• Vor Wartungsarbeiten allpolig spannungsfrei schalten, gegen Wiedereinschalten sichern und abkühlen lassen
• E11-Filter mit Wasser auswaschen und vollständig trocknen lassen, erst dann wieder einsetzen
• Staubbehälter mit 18 Liter regelmäßig entleeren, Behälterdichtung auf Sitz prüfen
• Turbine standsicher und schwingungsarm befestigen, Gewicht 10,5 kg bei 305 x 363 x 906 mm
• Für ein vollständiges Saugsystem zusätzlich Entnahmeeinheit, Dosiereinheit und Steuerung vorsehen

Lieferumfang

• 1 x LOADER 900 Saugturbine mit Filtersystem und Staubbehälter (EN1000.50.00)
• 1 x E11-Polyesterfilter, waschbar und vormontiert
• 1 x transparenter Staubbehälter 18 Liter, vormontiert
• 1 x Stromversorgungskabel und Mikroleitungen für das Aktivierungssignal
• Bedienungs- und Montageanleitung
