Phasenausfallschutzrelais für Elektromotoren

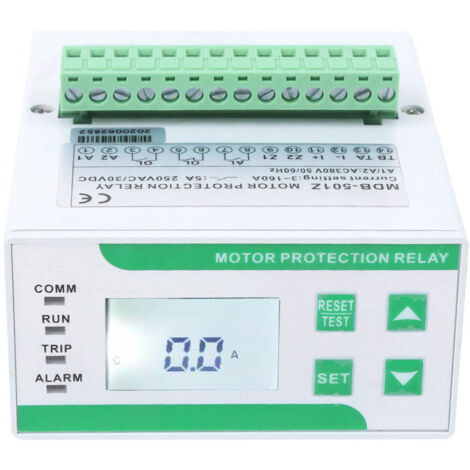

Willkommen in unserem Shop! Entdecken Sie unseren Elektromotorschutzschalter mit integrierter Bauweise für die einfache Montage auf Führungsschienen. Dank seiner kompakten Größe ist er besonders benutzerfreundlich. Das hintergrundbeleuchtete LCD-Display bietet optimale Lesbarkeit der Informationen: Stromstärke, Ableitstrom, Betriebsspannung und Fehlerursache. Mit einer Messgenauigkeit von 1 % ist dieser Schutzschalter zudem mit einer RS485-Schnittstelle und einem 4-20-mA-Ausgang ausgestattet. Er bietet die Möglichkeit, die Schutzfunktion zu deaktivieren und den Ausgangskontakt auszuwählen. Die Rücksetzmethode kann manuell oder automatisch erfolgen und umfasst einen unabhängigen Summer sowie Alarmkontakte.

Dieser Schutz ist aus hochwertigem Kunststoff gefertigt, robust, verschleißfest und hat eine lange Lebensdauer.

**Produktdetails:**

- Zustand: 100 % Neu

- Artikeltyp: Elektromotorschutz

- Material: Kunststoff

- Farbe: Wie abgebildet

- Modell: MDB-501Z

- Bauart: Integriert

- Betriebsspannung: 380 V AC, 50/60 Hz

- Strombereich: 3–160 A

- Fehlergenauigkeit: 1 %

- Überlastverzögerung: Zeitbegrenzung: 0,5–60 s; Invertierte Zeit: Auslösekurve 1–5 s

- Unterlast-Einstellung: Der Einstellbereich ist derselbe wie für Überlast, der Verzögerungsbereich beträgt 0,5–60 s

- Anlaufzeit: 0–200 s

- Blockierstrom-Einstellung: 1,5–8-facher Überlaststrom, Verzögerungsbereich 0,5–60 s

- Kurzschluss-Einstellung: 3–22-facher Überlaststrom, Ansprechzeit ≤ 50 ms

- Unsymmetriegrad: 10–50 %, Verzögerungsbereich 0,5–60 s

- Phasenausfallverzögerung: 0,5–60 s

- Erdschluss-Einstellung: 30 mA–2,5 A, Verzögerungsbereich 0,5–60 s

- Überspannungs-Einstellung: 65–690 V, Verzögerungsbereich 0,5–60 s

- Unterspannungseinstellung: 65-690 V, Verzögerungsbereich 0,5-60 s

- Thermische Überlasteinstellung: 20-100 %, Verzögerung 1 s

- Automatische Rücksetzzeit: 0,1-30 Minuten

- Anzahl automatischer Rücksetzungen: 1-10 Mal

- Rücksetzmethode: Manuell, Automatisch, Durch Stromausfall

- Kontaktform (Auslösung): 1 Öffner + 1 Schließer; (Alarm): 1 Öffner

- Kontaktbelastbarkeit: 5 A/250 V AC

- Montageart: Schienen- oder Schraubmontage

- Gesamtabmessungen (L x B x H): Ca. 90 x 70 x 106,5 mm / 3,5 x 2,8 x 4,2 Zoll

**Lieferumfang:**

- 1 x Elektromotorschutz

- 1 x Bedienungsanleitung
