Phasenfolge-, Verlust- und Asymmetrierelais 10A 1NO 4sec 45V CKF

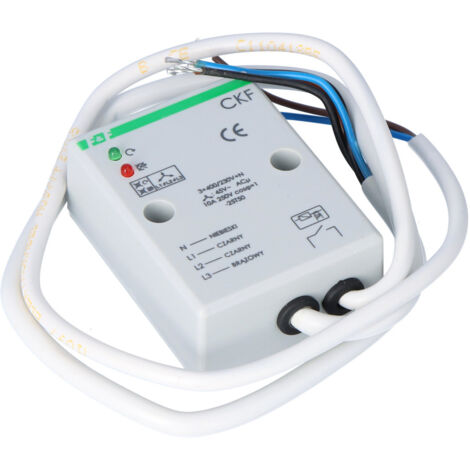

Phasensensor CKF - 3 × 400 V - Schutz für Elektromotoren - Überwachung und Sicherheit

• Schützen Sie Ihre Elektromotoren mit dem F&F Phasensensor CKF, der eine zuverlässige Überwachung und Sicherheit bietet.

Funktionsweise und Anwendungsbereich

• Der F&F Phasensensor CKF ist speziell für die Überwachung von Elektromotoren, die mit einer dreiphasigen Stromversorgung betrieben werden, konzipiert. Er erkennt zuverlässig einen Phasenverlust in einer oder mehreren Phasen sowie Asymmetrien in den Spannungen zwischen den Phasen. Dieses innovative Gerät schützt Ihre Motoren vor Schäden, die durch unzureichende Spannungsversorgung oder falsche Phasenfolge entstehen können.

Technische Spezifikationen

• Der Phasensensor CKF bietet eine Vielzahl an technischen Eigenschaften, die ihn zu einem unverzichtbaren Bestandteil Ihrer elektrischen Anlagen machen:

• Versorgungsspannung: 3 × 400 V

• Maximaler Laststrom: 10 A

• Stiftkonfiguration: 1 × NO

• Spannungssymmetrie-Auslöseschwelle: 45 V

• Hysterese: 5 V

• Abschaltverzögerung: 4 s

• Temperaturbereich: -25 °C bis +40 °C

• Abmessungen: 51 × 67 × 26 mm (± 1 mm)

• Montage: Aufputz

• Schutzart: IP20

• Leistungsaufnahme: 1,6 W

• Verdrahtung: 4 × 1 mm?; 2 × 0,75 mm?, L: 0,5 m

• LED-Anzeige: 2 × zur Spannungsüberwachung

Funktionsweise und Sicherheit

• Der F&F Phasensensor CKF bietet eine intelligente Lösung für die Überwachung der Betriebssicherheit Ihrer Elektromotoren. Bei einem Phasenverlust oder einer Asymmetrie in der Spannung schaltet der Sensor den Motor automatisch ab, um Schäden zu verhindern. Die Abschaltung erfolgt mit einer Verzögerung von 4 Sekunden, um vorübergehende Spannungseinbrüche zu berücksichtigen. Sobald die Spannung um 5 V über dem Auslöseschwellenwert liegt, erfolgt eine automatische Wiederinbetriebnahme des Motors. Dieser Prozess stellt sicher, dass der Motor nur unter sicheren Bedingungen betrieben wird. Bei einer Änderung der Phasenfolge verhindert der Sensor zudem, dass der Motor in die falsche Richtung läuft.

Produktvorteile:

• Schutz vor Phasenverlust: Verhindert Schäden an Elektromotoren durch sofortige Abschaltung bei Phasenverlust.

• Asymmetrieüberwachung: Erkennt Spannungsasymmetrien und sorgt für einen sicheren Betrieb.

• Automatische Wiederinbetriebnahme: Der Motor wird automatisch wieder in Betrieb genommen, sobald die Spannung stabil ist.

• Verzögerte Abschaltung: Schützt vor unerwünschten Abschaltungen durch vorübergehende Spannungsschwankungen.

• Phasenschutz: Verhindert das Anlaufen des Motors bei falscher Phasenfolge, um Schäden zu vermeiden.

Die besten Vorteile der Verwendung des F&F Phasensensors CKF

• Die Verwendung des F&F Phasensensors CKF bietet eine umfassende Sicherheitslösung für Ihre Elektromotoren. Er garantiert nicht nur den Schutz vor möglichen Schäden durch Phasenverlust und Spannungsasymmetrien, sondern sorgt auch für einen stabilen und zuverlässigen Betrieb Ihrer elektrischen Anlagen. Mit seinen intelligenten Funktionen und der robusten Bauweise ist dieser Sensor ein unverzichtbares Werkzeug für jeden, der Wert auf Sicherheit und Effizienz legt.
