Phasenfolgeschutz- und Stromversorgungsüberwachungsrelais – 380 V, dreiphasig

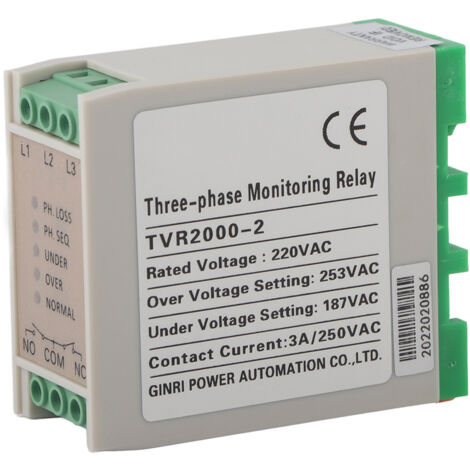

Willkommen in unserem Shop! Schützen Sie Ihre Industrieanlagen mit dem Multifunktions-Phasenfolge- und Spannungsschutzgerät TVR2000-2. Dieses vielseitige Gerät ist unverzichtbar für die Überwachung und den Schutz von Drehstromnetzen und wird häufig zum Schutz von Luftkompressoren, Elektromotoren, Verteilerkästen, Pumpen, Klimaanlagen, Schaltschränken, Schaltanlagen und Kränen eingesetzt. Es bietet umfassenden Relaisschutz gegen Überspannung, Unterspannung, Phasenausfall, Phasenumkehr (falsche Phasenfolge) und dreiphasige Spannungsunsymmetrie der Eingangsspannungsversorgung. Es ist eine unverzichtbare Komponente zur Aufrechterhaltung der korrekten Betriebsspannung. Dank seiner einfachen Installation verfügt es über einen DIN-Schienensockel, der mit HT35-Schienen kompatibel ist, oder kann separat mit seinen zwei M4-Schraublöchern montiert werden. Fünf LED-Anzeigen zeigen den Status deutlich an: Normalbetrieb, Phasenausfall (Unsymmetrie), Phasenumkehr, Überspannung und Unterspannung. Zu seinen Schutzfunktionen gehören: Phasenausfallschutz (2 Sekunden Verzögerung), Phasenumkehrschutz (2 Sekunden Verzögerung) und Schutz vor Spannungsunsymmetrie (Aktivierung bei einer Unsymmetrie >10 %, mit 2 Sekunden Verzögerung). Es verfügt über einen Überspannungsschutz (3–8 Sekunden Verzögerung, Wiederherstellung auf 6–20 V AC unterhalb des Sollwerts) und einen Unterspannungsschutz (3–8 Sekunden Verzögerung, Wiederherstellung auf 3–20 V AC oberhalb des Sollwerts). Die wichtigsten Spezifikationen sind: eine Nennspannung von 220 V AC und kompakte Abmessungen von ca. 68 mm (L) x 30 mm (B) x 76 mm (H). Der Hauptstromkreis ist für Anschlussdrähte mit einem Querschnitt von 1,0 bis 2,5 mm² geeignet. Er beinhaltet einen elektrisch untrennbaren Hilfskontakt mit Öffner- und Schließerzustand, einer Belastbarkeit von 250 V AC 3 A / 30 V DC 1,5 A und einem thermischen Auslösestrom von 5 A. Die Verpackung enthält ein Schutzrelais und eine Bedienungsanleitung. Achtung: Dieser Schutzschalter ist ausschließlich für den Spannungs- und Phasenfolgeschutz ausgelegt. Er muss auf der Versorgungsseite eines Drehstromsystems installiert werden, nicht auf der Ausgangsseite eines Frequenzumrichters.
