Allgemeine Beschreibung

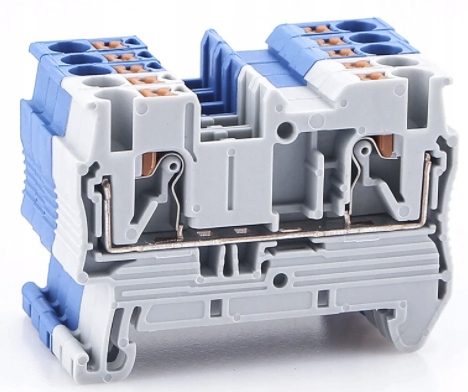

Reihenklemmen, auch Streifenklemmen oder Klemmenklemmen genannt, werden allgemein als ZUG "Zugs" verwendet, um Kabel in Verteilerschränken anzuschließen. Sie werden meist einzeln oder in Reihen auf DIN-/Euro-/TS-35-Schienen montiert. Der Steckverbinder zeichnet sich durch eine sehr starke und stabile Leiterverbindung über eine Federklemme aus. Der Steckverbinder ist sowohl für massive als auch für Litzenleiter geeignet. Für Litzenleiter werden Aderendhülsen empfohlen.Technische daten
- Federkraftklemmen: 2
- Anzahl der Potenziale: 1
- Empfohlene Verschlussplatte (Blinddeckel): Ja
- Zulässiger Anschlussleiterquerschnitt: ab 0,2–2,5 mm², massiv oder flexibel mit Aderendhülse
- Nennstrom: 800 V / 32 A
- Montageart: 35-mm-DIN-Montageschiene
- Anschlussposition: von oben
- Isoliermaterial: Thermoplast
Kompatibilität und Zubehör
Für diesen Steckverbindertyp ist folgendes Zubehör erhältlich:
- Kappe für den Steckverbinder: D-PT 2.5
- Brückensymbol: FBS-5
- Brückentypen für ZUG-Schienenklemmen:
- 1,5-mm-Klemmen - FBS-3.5
- 2,5-mm-Klemmen - FBS-5
- 4-mm-Anschlussklemmen - FBS-6
- 6-mm-Steckverbinder - FBS-8
- 10-mm-Steckverbinder - FBS-10
- 16-mm-Anschlüsse - FBS-12
- 35-mm-Anschlüsse - FBS-16
Weitere Informationen
Die Markierer passen auf Reihenklemmen von WAGO, PHOENIX, ADELID, POKÓJ, SIMET. Die Markierer bestehen aus Kunststoff und das Band ist gerillt, sodass einzelne Markierer entnommen werden können. Kleinere Markierer können auch für größere Klemmenblöcke verwendet werden.
Weitere Produkte und Zubehör in unserem Sortiment
- ZUG Schienenverbinder
- Endkappen/Abdeckungen
- Endklemmen zur Verriegelung von Verbindern
- Schnellverbinder zum Anschluss von Leitungen in Abzweigdosen
- Nummernmarkierungen für Verbinder
- Verteilungsblöcke
- Kabelcrimps
- Kabelbinder
- Beschreibung der Kabelbinder
- Schrumpfschläuche mit Zinn
- Sonstige
