Photovoltaik-Verteiler AC B20 Elektroverteiler 25A 300mA IP65 2x T1+T2 Doktorvolt DV-9498-FOT-265-AC

Photovoltaik-Verteiler AC B20 Elektroverteiler 25A 300mA IP65 2x T1+T2 Doktorvolt DV-9498-FOT-265-AC

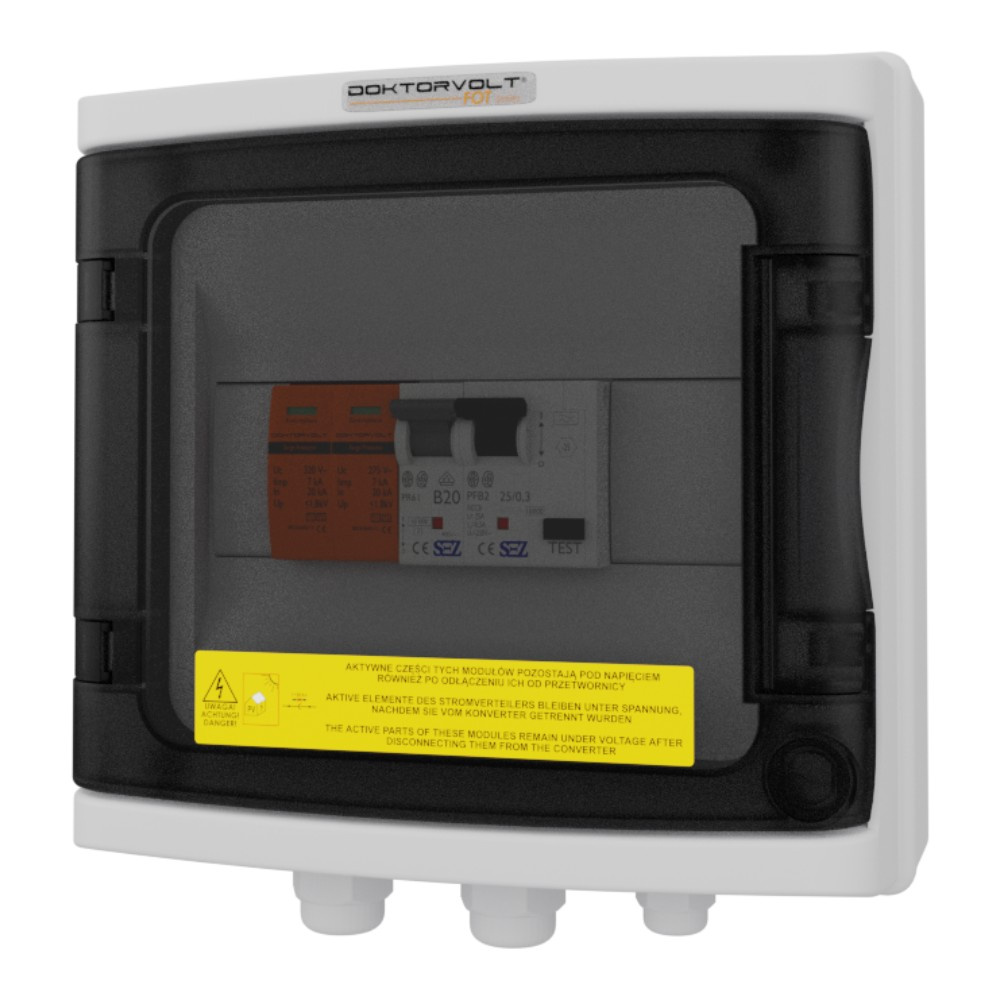

Doktorvolt® Photovoltaik-Verteiler DV-9498-FOT-265-AC zum Schutz der AC-Seite einer PV-Anlage. Ausgestattet mit zwei Überspannungsableitern Typ 1+2, einem Fehlerstrom-Schutzschalter 25 A 300 mA, einem Leitungsschutzschalter B20 A sowie einem IP65-Aufputzgehäuse.

AC-Überspannungsschutz

Der Verteiler ist mit zwei einpoligen AC-Überspannungsableitern der Klasse Typ 1+2 ausgestattet. Die Geräte arbeiten mit einer maximalen Betriebsspannung Uc von 275 V AC, während der maximale Ableitstoßstrom Imax 50 kA beträgt. Der Schutzpegel von unter 1,8 kV unterstützt den Schutz der Photovoltaikanlage vor den Auswirkungen von Überspannungen.

Schutzgeräte

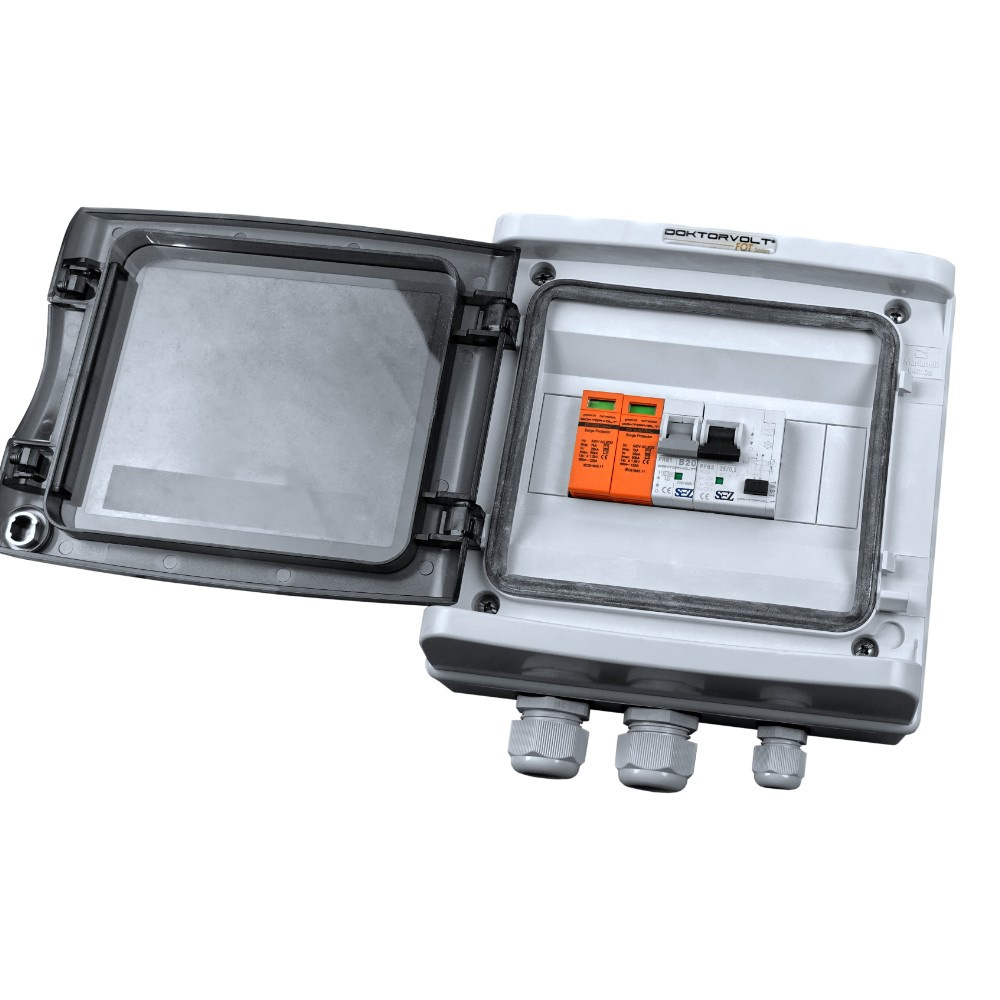

Der Fehlerstrom-Schutzschalter 25 A 300 mA 2P Typ A bietet Schutz bei indirektem Berühren. Der Stromkreis wird zusätzlich durch einen Leitungsschutzschalter B20 A 1P mit einem Schaltvermögen von 10 kA geschützt. Die gesamte Ausstattung ist in einem IP65-Aufputzgehäuse montiert, das die Schutzgeräte vor Staub und Strahlwasser schützt.

Technische Daten

Allgemeine Informationen

Modell: DV-9498-FOT-265-AC

EAN: 5903260279498

Hersteller: Doktorvolt

Produktart: Photovoltaik-Verteiler AC

Geschützte Seite der Anlage: AC

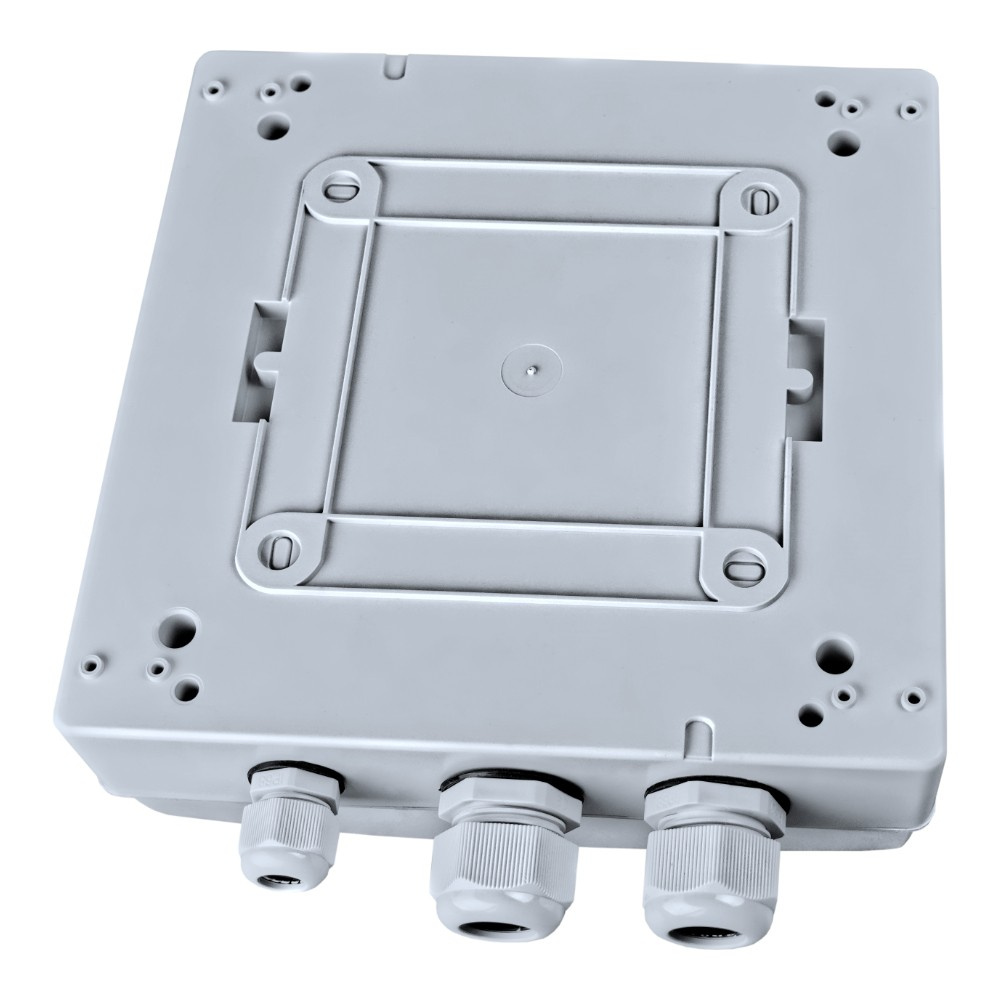

Montageart: Aufputzmontage

Anzahl der Module: 8

Anzahl der Reihen: 1

Schutzgeräte

Fehlerstrom-Schutzschalter: 25 A 300 mA 2P Typ A RCCB

Schutz bei indirektem Berühren: Fehlerstrom-Schutzschalter Typ A

Leitungsschutzschalter: B20 A 1P

Auslösecharakteristik: B

Schaltvermögen: 10 kA

Anzahl der Leitungsschutzschalter: 1

Geschützter Stromkreis: AC-Seite der Photovoltaikanlage

AC-Überspannungsschutz

Überspannungsableiter: 2× AC 1P

Schutzklasse: T1+T2

Maximale Betriebsspannung Uc: 275 V AC

Nennableitstoßstrom In: 20 kA

Maximaler Ableitstoßstrom Imax: 50 kA

Schutzpegel Up: unter 1,8 kV

Anzahl der Überspannungsableiter: 2

Gehäuse und Verdrahtung

Schutzart des Verteilers: IP65

Nennspannung des Gehäuses: 1000 V

Gehäuseabmessungen: 215 × 210 × 100 mm

Abmessungen mit Kabelverschraubungen: 215 × 245 × 100 mm

Gehäusematerial: Technopolymer

Konstruktion: Tür aus Polycarbonat, Schrauben aus Edelstahl, Dichtung aus EPDM-Gummi

Gehäusefarbe: Grau RAL 7035

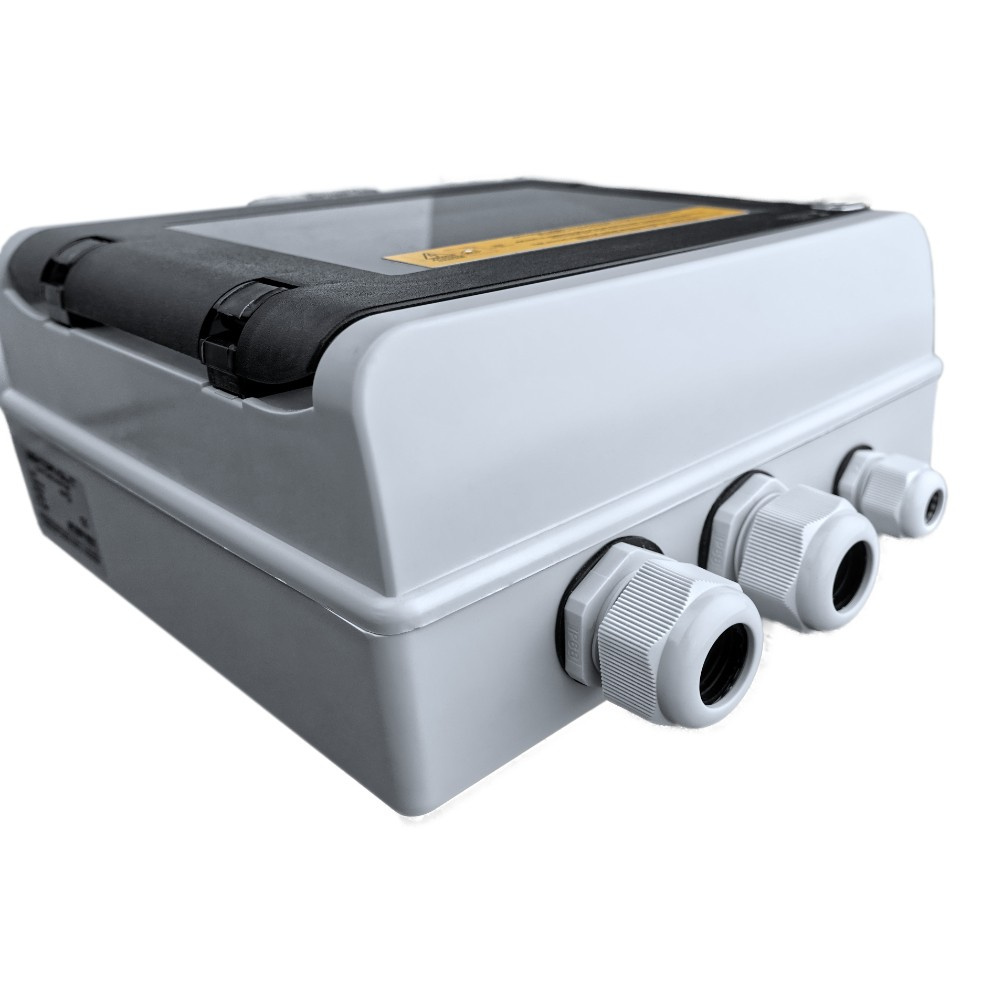

Kabelverschraubungen:
2× PG-21
1× PG-11

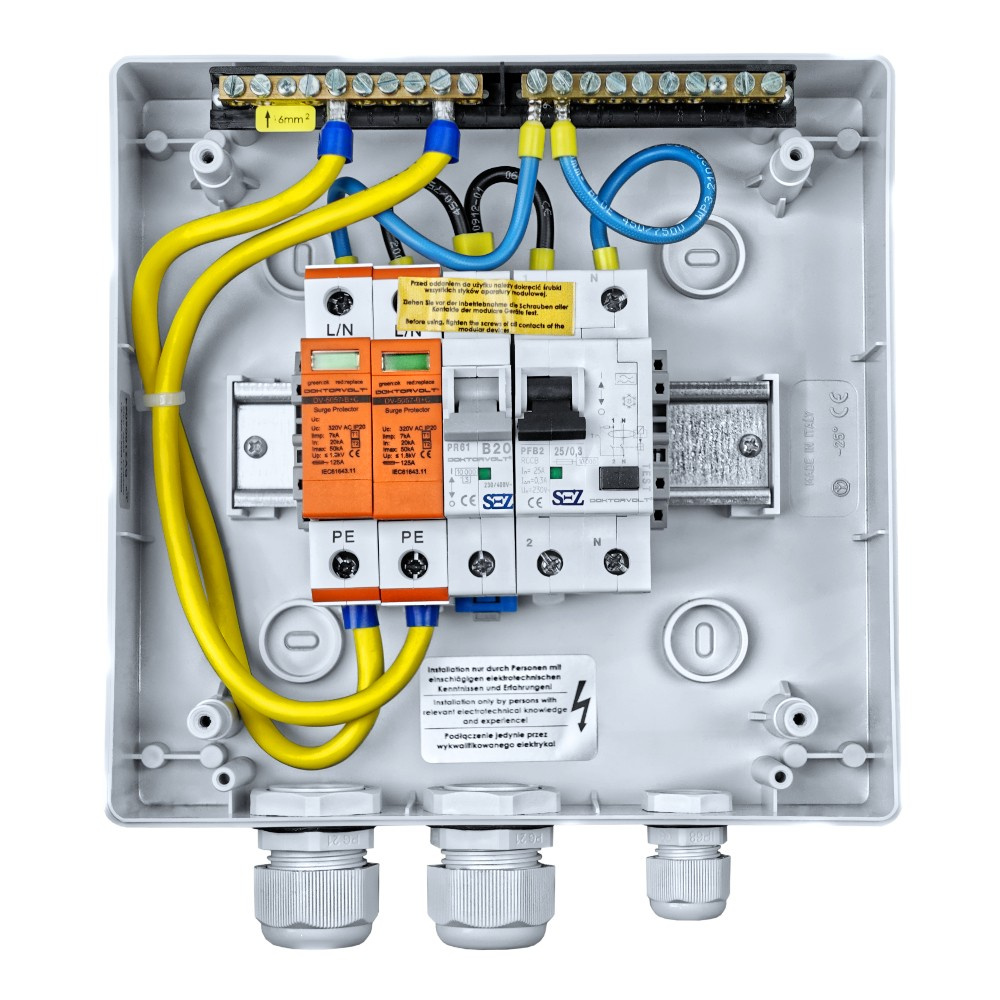

Verdrahtung:
H07V-K 6 mm², schwarz, Bitner
H07V-K 16 mm², gelb-grün, Bitner
H07V-K 6 mm², blau, Lapp Kabel

Zertifikat = Qualitätsgarantie:

Produkte der Marke DOKTORVOLT werden regelmäßig geprüft, um eine gleichbleibend hohe Produktqualität zu gewährleisten. Nach erfolgreicher Prüfung erhält jedes Produkt ein individuelles Zertifikat, das die durchgeführte Qualitätskontrolle bestätigt. Das Unternehmen setzt im Produktionsprozess ein von TÜV SÜD zertifiziertes Managementsystem ein, das für einen hohen Qualitätsstandard steht.

IP-Schutzart = mehr Sicherheit:

Die IP-Schutzart ist ein internationaler Standard, der angibt, in welchem Umfang ein Produkt gegen mögliche Risikofaktoren geschützt ist. Sie besteht aus zwei Ziffern, die Auskunft über den Schutz gegen feste Fremdkörper und Wasser geben. Die Angabe der IP-Schutzart ermöglicht eine bewusste Verwendung des Produkts unter sicheren Bedingungen. Die Schutzart IP44 bedeutet, dass das Gerät:
- gegen das Eindringen von Fremdkörpern mit einer Größe von mehr als 1 mm geschützt ist
- gegen allseitiges Spritzwasser geschützt ist

Vertrauenswürdiger Hersteller:

Das Unternehmen Doktorvolt® wurde 2013 gegründet. Das dynamisch wachsende Unternehmen hat sich auf dem polnischen und internationalen Markt etabliert. Der Firmensitz befindet sich in Malichów in der Woiwodschaft Opole, wo sich eine moderne Produktions- und Lagerhalle befindet. Das Unternehmen ist auf die Herstellung von Baustromverteilern spezialisiert und zeichnet sich durch Qualität und solide Verarbeitung aus. Jeder Verteiler wird aus hochwertigen Komponenten gefertigt. Die Produkte erfüllen die in der Europäischen Union geltenden Sicherheitsnormen und -standards.
