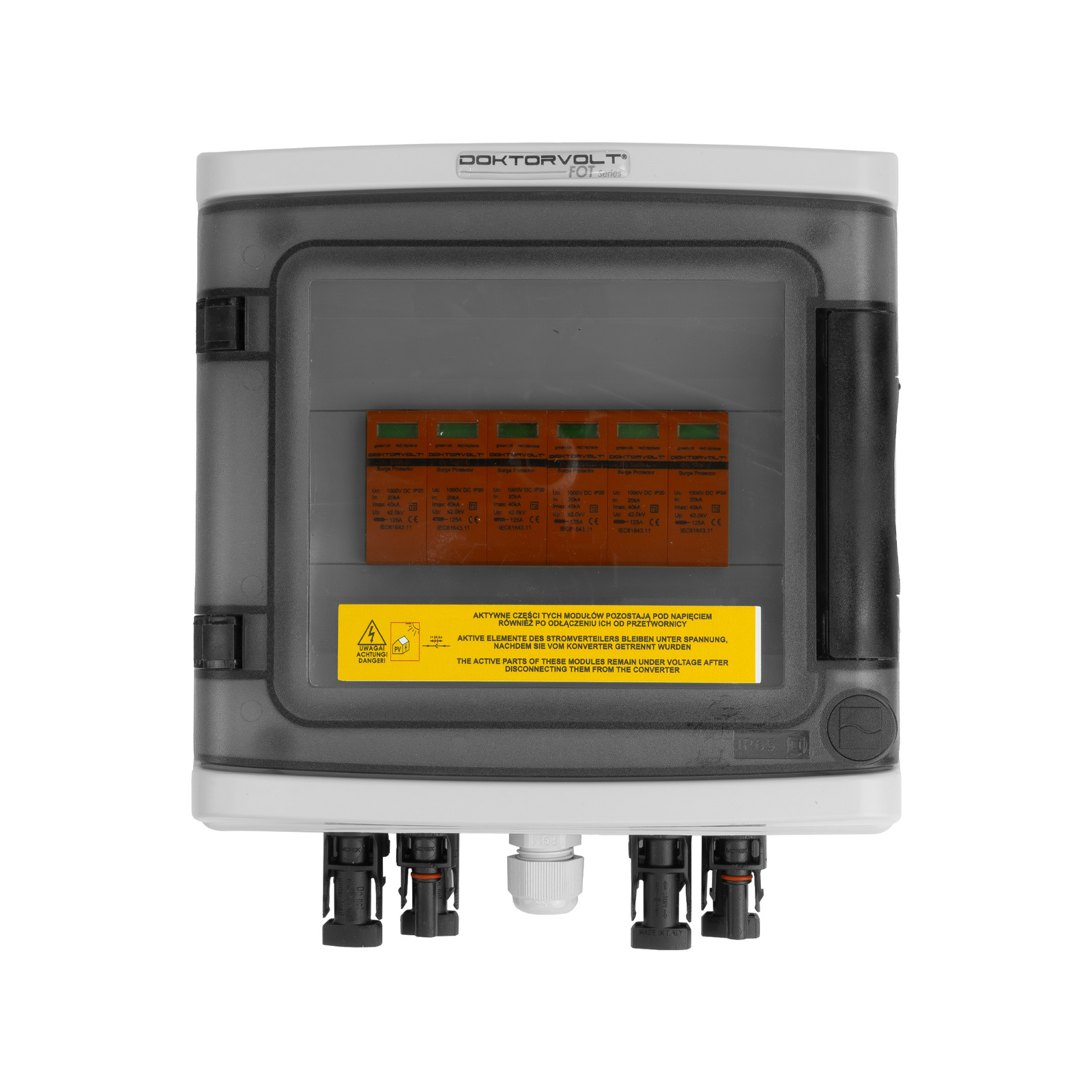

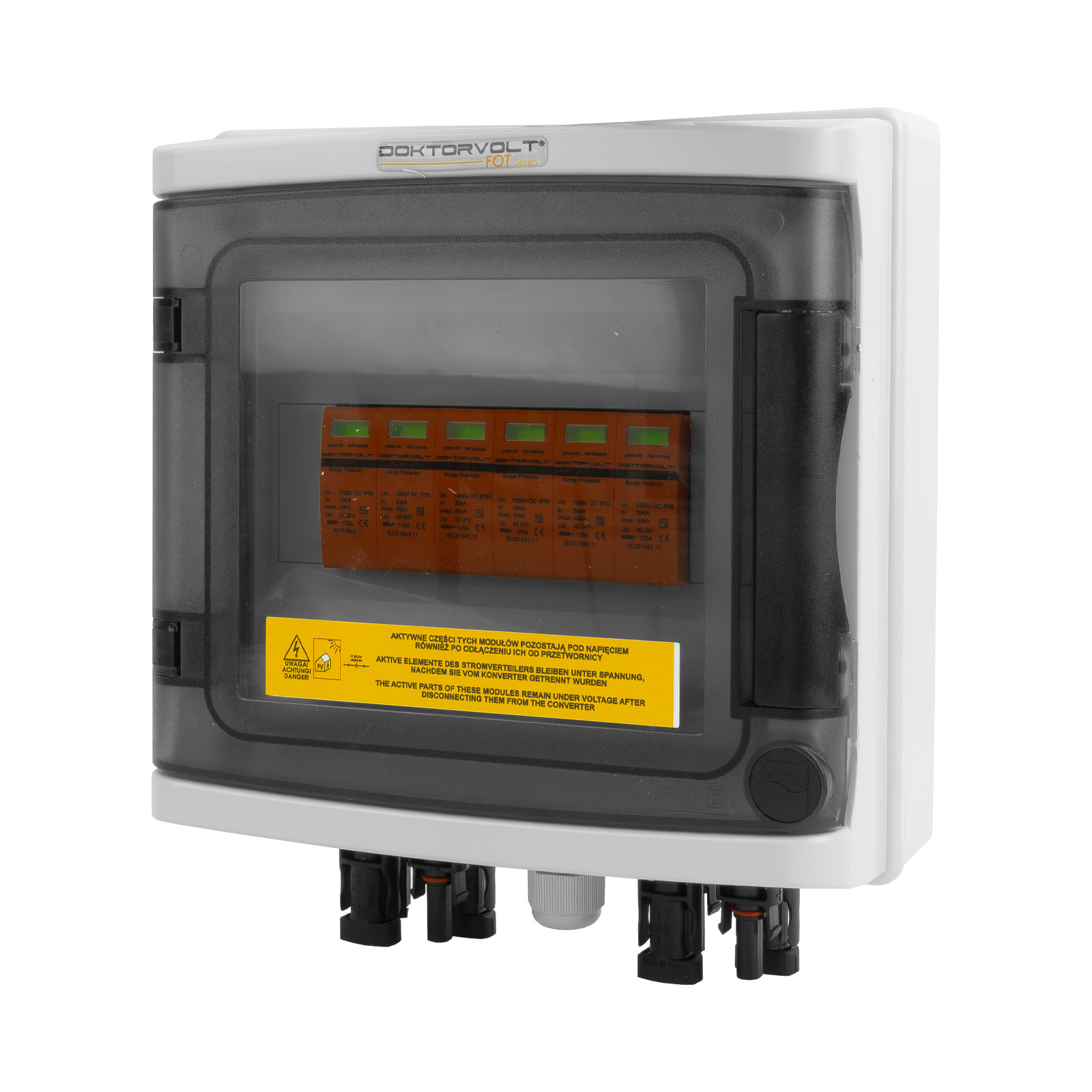

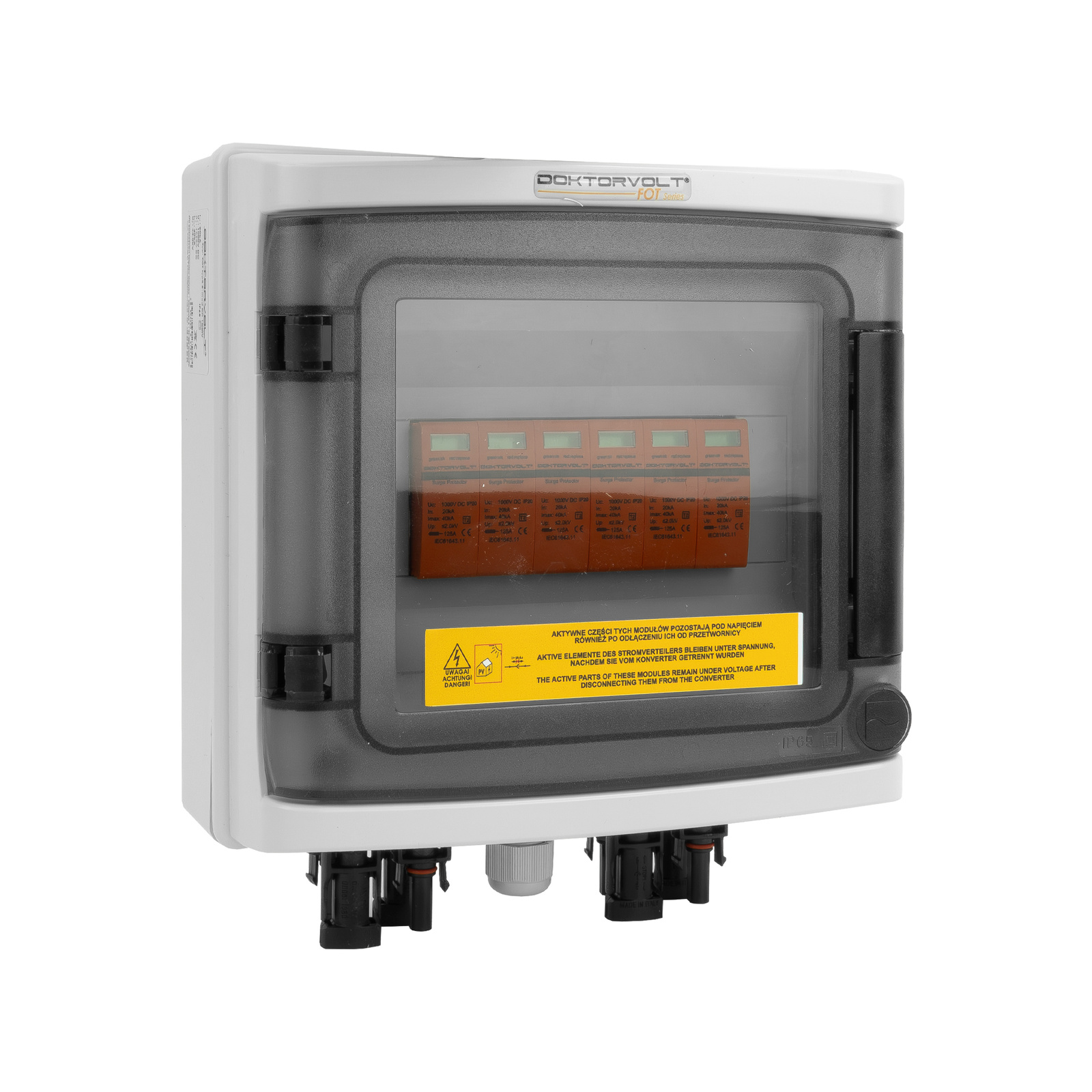

Doktorvolt® Photovoltaik-Verteiler DV-9474-FOT-258-DC zum Schutz von zwei DC-Strings bis 1000 V. Ausgestattet mit zwei Überspannungsableitern Typ 2 mit 20/40 kA, einem Gehäuse mit Schutzart IP65, 6-mm²-Solarleitungen sowie einem zusätzlichen Satz Solarsteckverbinder mit Schutzart IP67.

Schutz von zwei Strings

Der Verteiler ist zum Schutz von zwei unabhängigen photovoltaischen DC-Stromkreisen mit einer Betriebsspannung von bis zu 1000 V vorgesehen. Jeder String wird durch einen separaten Überspannungsableiter Typ 2 mit einem Nennableitstoßstrom von 20 kA und einem maximalen Ableitstoßstrom von 40 kA geschützt. Der Schutzpegel liegt unter 2,0 kV.

Sichere Solarsteckverbinder

Im Gehäuse sind vier weibliche und vier männliche Solarsteckverbinder für zwei Strings installiert. Ein zusätzlicher Satz aus vier weiblichen und vier männlichen Steckverbindern ist im Lieferumfang enthalten und erleichtert die Herstellung von Verbindungen mit zueinander passenden Komponenten. Die Steckverbinder sind für Betriebsspannungen bis 1000 V DC ausgelegt und besitzen die Schutzart IP67.

Technische Daten

Allgemeine Informationen

Modell: DV-9474-FOT-258-DC

EAN: 5903260279474

Hersteller: Doktorvolt

Produktart: Photovoltaik-Verteiler DC

Anzahl der DC-Stromkreise: 2 Strings

Betriebsspannung: bis 1000 V DC

Verwendungszweck: Schutz der DC-Seite einer Photovoltaikanlage

Schutz der DC-Seite

Überspannungsableiter: 2× 1000 V DC Typ 2

Schutzklasse: T2

Maximale Betriebsspannung Uc: 1000 V DC

Nennableitstoßstrom In: 20 kA

Maximaler Ableitstoßstrom Imax: 40 kA

Schutzpegel Up: unter 2,0 kV

Anzahl der geschützten Strings: 2

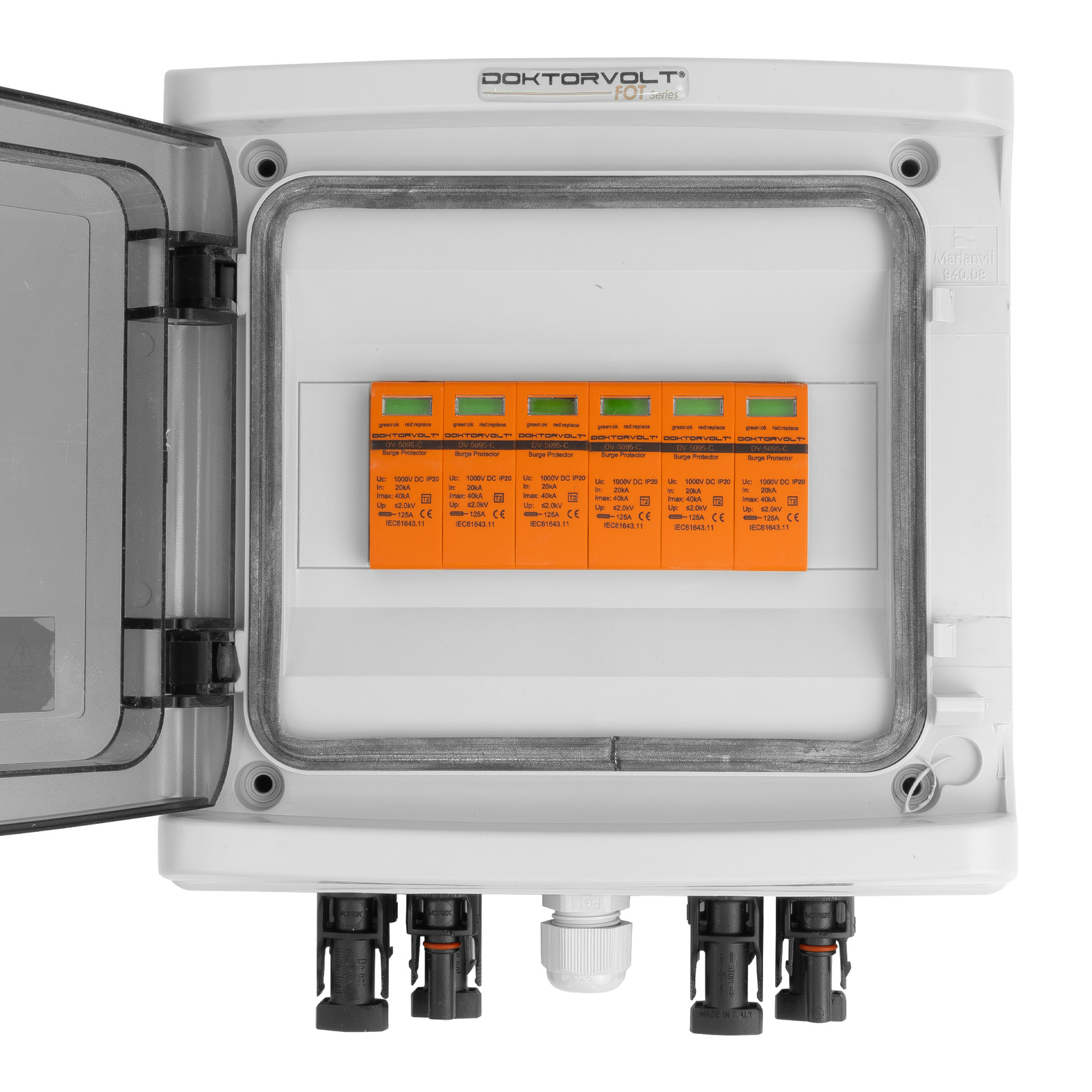

Gehäuse und Montage

Anzahl der Module: 8

Anzahl der Reihen: 1

Montageart: Aufputzmontage

Schutzart des Verteilers: IP65

Nennspannung des Gehäuses: 1000 V

Gehäuseabmessungen: 215 × 210 × 100 mm

Abmessungen mit Kabelverschraubungen und Steckverbindern: 215 × 240 × 100 mm

Gehäusematerial: Technopolymer

Türmaterial: Polycarbonat

Gehäusefarbe: Grau RAL 7035

Schraubenmaterial: Edelstahl

Dichtungsmaterial: EPDM-Gummi

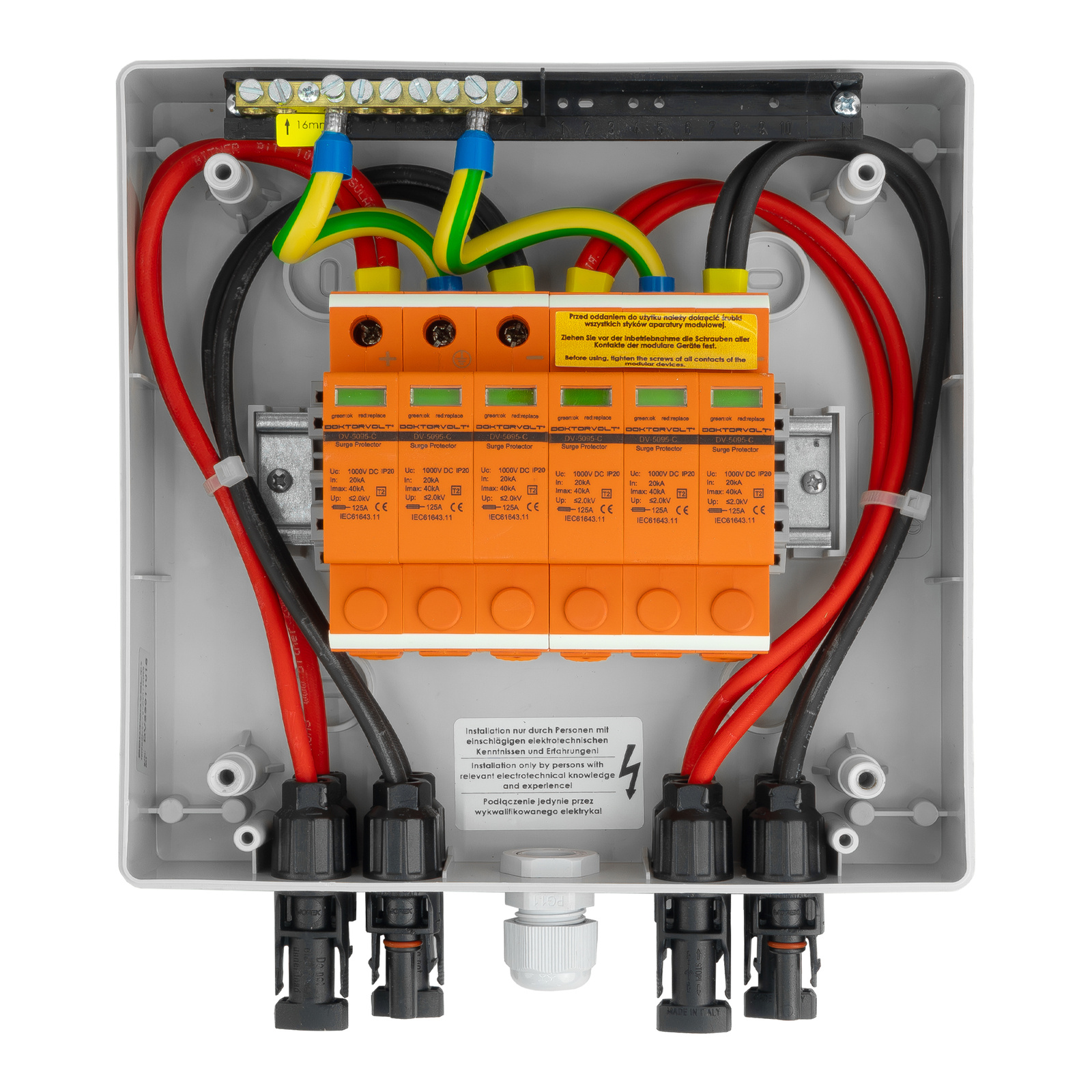

Verdrahtung und Steckverbinder

Kabelverschraubung: 1× PG-11

Im Gehäuse installierte Steckverbinder:
4× weiblich
4× männlich

Zusätzliche Steckverbinder im Lieferumfang:
4× weiblich
4× männlich

Betriebsspannung der Steckverbinder: 1000 V DC

Stoßspannung der Steckverbinder: 8 kV

Schutzart der Steckverbinder: IP67

Plusleitung: Solarleitung BiT 1000, 1×6 mm², 0,6/1 kV, rot

Minusleitung: Solarleitung BiT 1000, 1×6 mm², 0,6/1 kV, schwarz

Schutzleiter: H07V-K 16 mm², gelb-grün

Verdrahtung: ausgeführt

Zertifikat = Qualitätsgarantie:

Produkte der Marke DOKTORVOLT werden regelmäßig geprüft, um eine gleichbleibend hohe Produktqualität zu gewährleisten. Nach erfolgreicher Prüfung erhält jedes Produkt ein individuelles Zertifikat, das die durchgeführte Qualitätskontrolle bestätigt. Das Unternehmen setzt im Produktionsprozess ein von TÜV SÜD zertifiziertes Managementsystem ein, das für einen hohen Qualitätsstandard steht.

IP-Schutzart = mehr Sicherheit:

Die IP-Schutzart ist ein internationaler Standard, der angibt, in welchem Umfang ein Produkt gegen mögliche Risikofaktoren geschützt ist. Sie besteht aus zwei Ziffern, die Auskunft über den Schutz gegen feste Fremdkörper und Wasser geben. Die Angabe der IP-Schutzart ermöglicht eine bewusste Verwendung des Produkts unter sicheren Bedingungen. Die Schutzart IP44 bedeutet, dass das Gerät:
- gegen das Eindringen von Fremdkörpern mit einer Größe von mehr als 1 mm geschützt ist
- gegen allseitiges Spritzwasser geschützt ist
