Photovoltaik-Verteiler DC 1000V T2 IP65 mit Solarsteckverbindern Doktorvolt Elektroverteiler DV-9467-FOT-257-DC

Photovoltaik-Verteiler DC 1000V T2 IP65 mit Solarsteckverbindern Doktorvolt Elektroverteiler DV-9467-FOT-257-DC

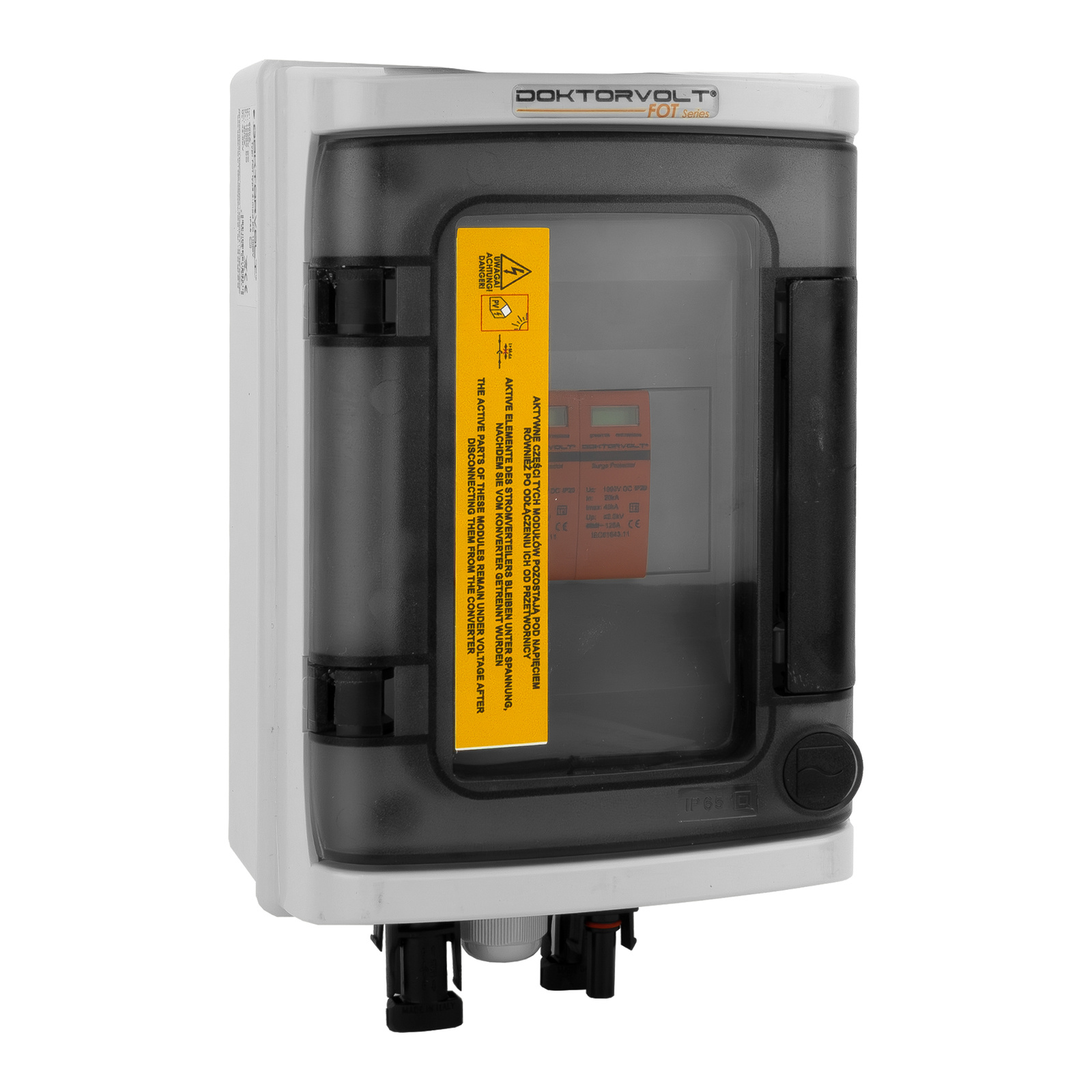

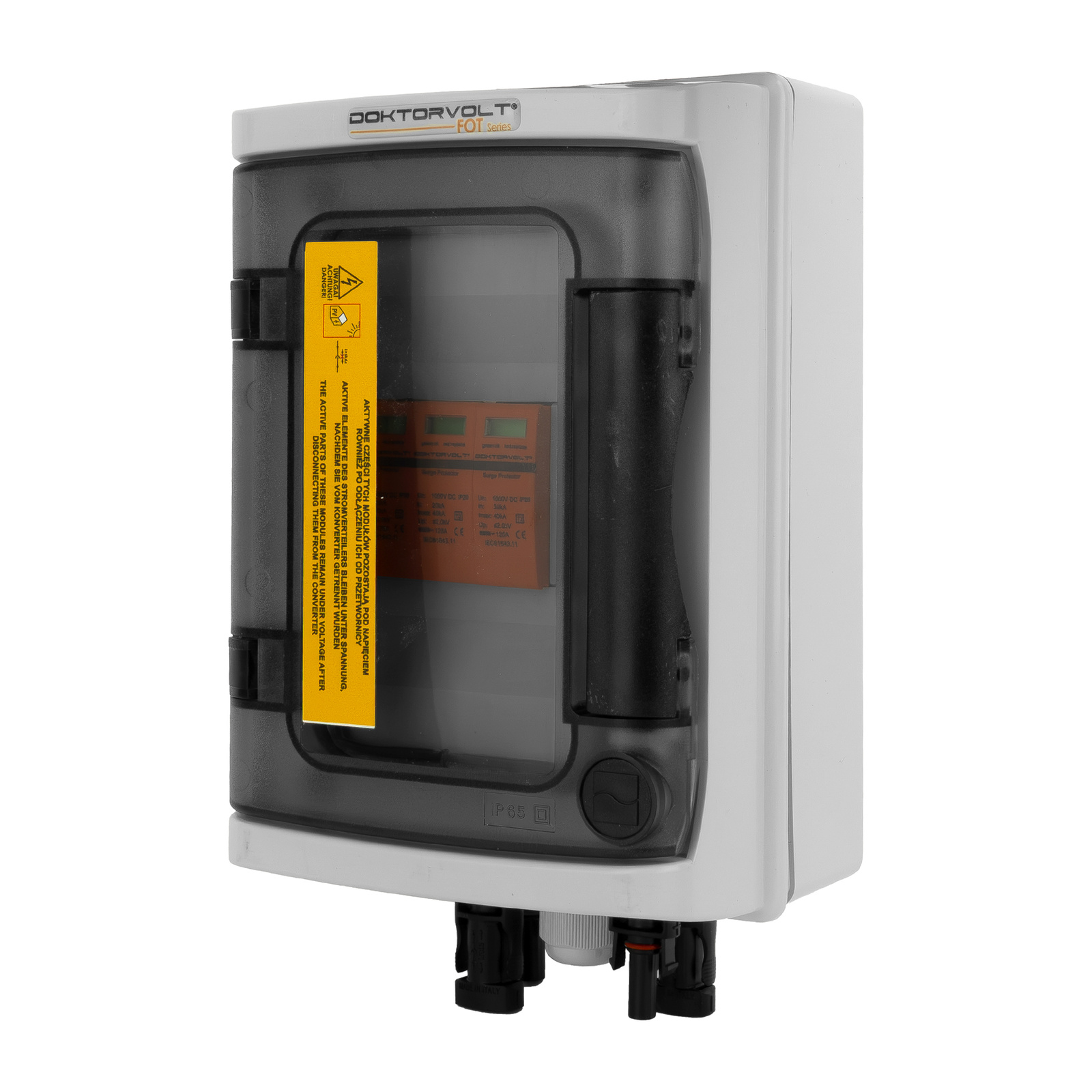

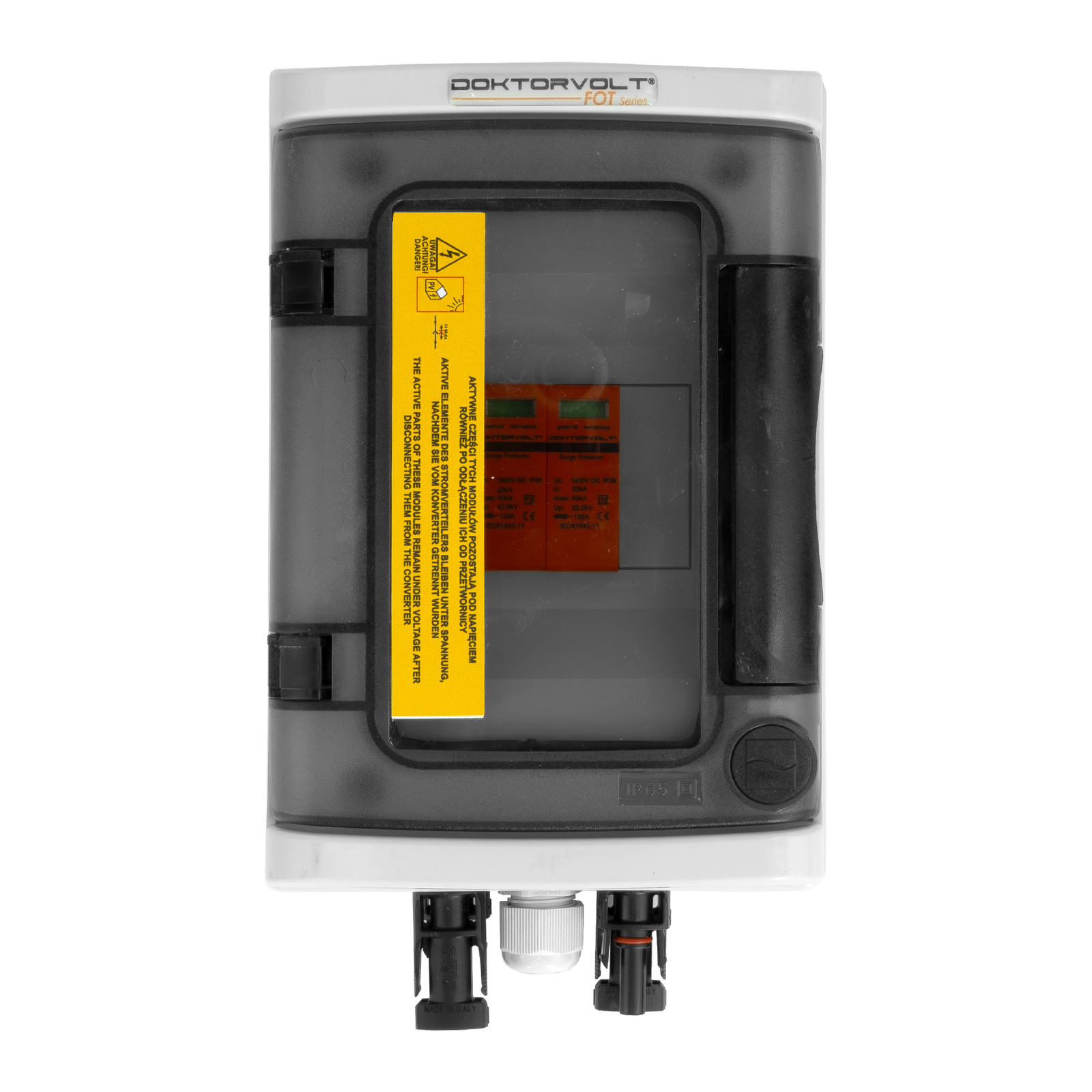

Doktorvolt® Photovoltaik-Verteiler DV-9467-FOT-257-DC zum Schutz eines DC-Strings bis 1000 V. Ausgestattet mit einem Überspannungsableiter Typ 2 mit 20/40 kA, einem Gehäuse mit Schutzart IP65, 6-mm²-Solarleitungen sowie einem kompletten Satz Solarsteckverbinder mit Schutzart IP67.

DC-Überspannungsschutz

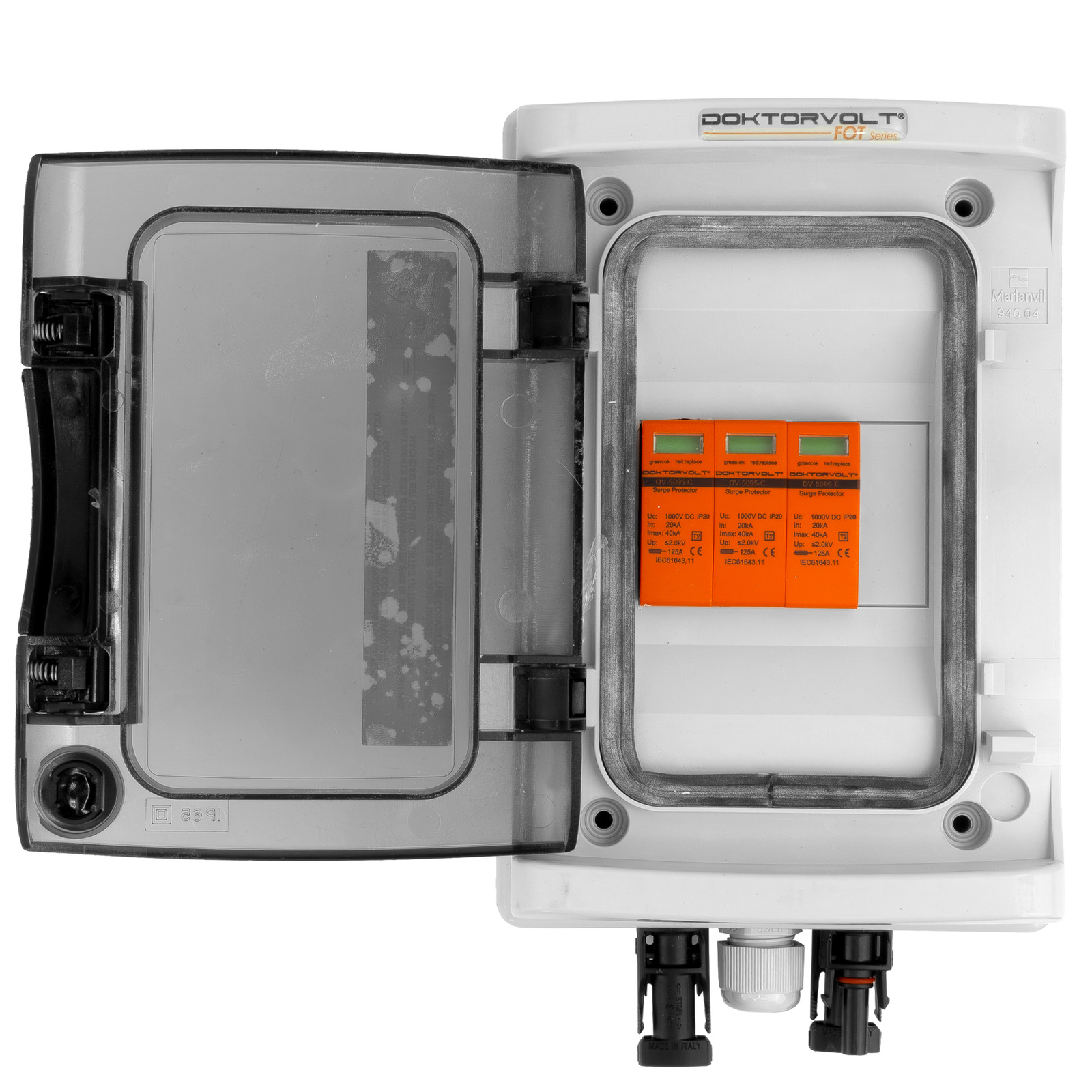

Der Verteiler ist zum Schutz eines photovoltaischen DC-Stromkreises mit einer Betriebsspannung von bis zu 1000 V vorgesehen. Der eingesetzte Überspannungsableiter Typ 2 besitzt einen Nennableitstoßstrom von 20 kA und einen maximalen Ableitstoßstrom von 40 kA. Der Schutzpegel liegt unter 2,0 kV.

Kompletter Satz Solarsteckverbinder

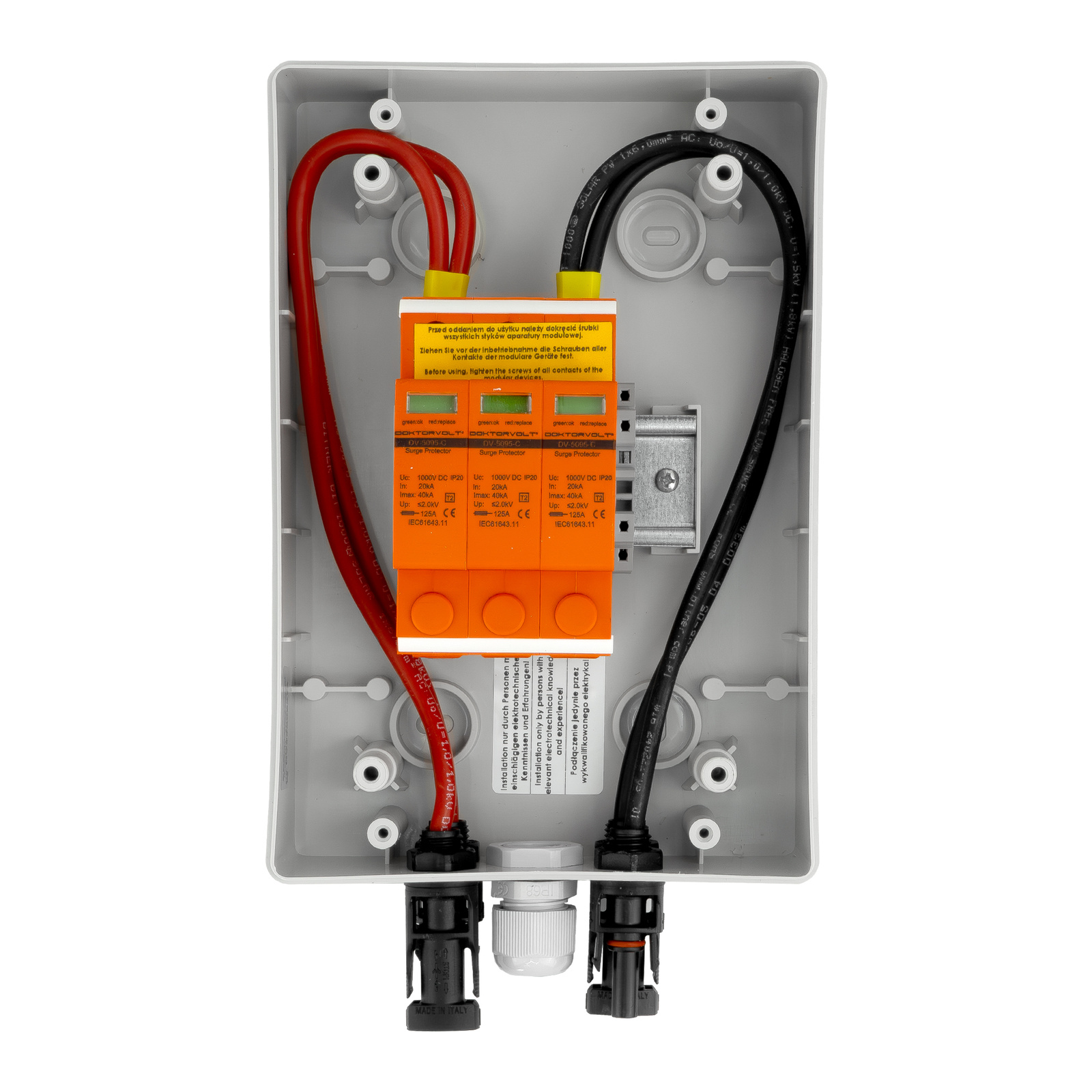

Im Gehäuse sind zwei weibliche und zwei männliche Solarsteckverbinder installiert. Ein zusätzlicher Satz identischer Steckverbinder ist im Lieferumfang enthalten. Dadurch kann die Verbindung mit zueinander passenden Komponenten hergestellt werden. Die Steckverbinder sind für Betriebsspannungen bis 1000 V AC/DC ausgelegt und besitzen die Schutzart IP67.

Technische Daten

Allgemeine Informationen

Modell: DV-9467-FOT-257-DC

EAN: 5903260279467

Hersteller: Doktorvolt

Produktart: Photovoltaik-Verteiler DC

Betriebsspannung: bis 1000 V DC

Anzahl der DC-Stromkreise: 1 String

Verwendungszweck: Schutz der DC-Seite einer Photovoltaikanlage

Schutz der DC-Seite

Überspannungsableiter: SPD 3P C 20–40 kA 1000 V DC

Schutzklasse: T2

Maximale Betriebsspannung Uc: 1000 V DC

Nennableitstoßstrom In: 20 kA

Maximaler Ableitstoßstrom Imax: 40 kA

Schutzpegel Up: unter 2,0 kV

Schutz des Stromkreises: Überspannungsschutz auf der DC-Seite

Gehäuse und Montage

Anzahl der Module: 4

Anzahl der Reihen: 1

Montageart: Aufputzmontage

Schutzart des Verteilers: IP65

Nennspannung des Gehäuses: 1000 V

Gehäuseabmessungen: 142 × 210 × 100 mm

Abmessungen mit Kabelverschraubungen und Steckverbindern: 142 × 240 × 100 mm

Gehäusematerial: Technopolymer

Türmaterial: Polycarbonat

Gehäusefarbe: Grau RAL 7035

Schraubenmaterial: Edelstahl

Dichtungsmaterial: EPDM-Gummi

Verdrahtung und Steckverbinder

Kabelverschraubung: 1× PG-11

Im Gehäuse installierte Steckverbinder:
2× weiblich
2× männlich

Zusätzliche Steckverbinder im Lieferumfang:
2× weiblich
2× männlich

Betriebsspannung der Steckverbinder: 1000 V AC/DC

Stoßspannung der Steckverbinder: 8 kV

Schutzart der Steckverbinder: IP67

Plusleitung: Solarleitung BiT 1000, 1×6 mm², 0,6/1 kV, rot

Minusleitung: Solarleitung BiT 1000, 1×6 mm², 0,6/1 kV, schwarz

Verdrahtung: ausgeführt

Zertifikat = Qualitätsgarantie:

Produkte der Marke DOKTORVOLT werden regelmäßig geprüft, um eine gleichbleibend hohe Produktqualität zu gewährleisten. Nach erfolgreicher Prüfung erhält jedes Produkt ein individuelles Zertifikat, das die durchgeführte Qualitätskontrolle bestätigt. Das Unternehmen setzt im Produktionsprozess ein von TÜV SÜD zertifiziertes Managementsystem ein, das für einen hohen Qualitätsstandard steht.

IP-Schutzart = mehr Sicherheit:

Die IP-Schutzart ist ein internationaler Standard, der angibt, in welchem Umfang ein Produkt gegen mögliche Risikofaktoren geschützt ist. Sie besteht aus zwei Ziffern, die Auskunft über den Schutz gegen feste Fremdkörper und Wasser geben. Die Angabe der IP-Schutzart ermöglicht eine bewusste Verwendung des Produkts unter sicheren Bedingungen. Die Schutzart IP44 bedeutet, dass das Gerät:
- gegen das Eindringen von Fremdkörpern mit einer Größe von mehr als 1 mm geschützt ist
- gegen allseitiges Spritzwasser geschützt ist

Vertrauenswürdiger Hersteller:

Das Unternehmen Doktorvolt® wurde 2013 gegründet. Das dynamisch wachsende Unternehmen hat sich auf dem polnischen und internationalen Markt etabliert. Der Firmensitz befindet sich in Malichów in der Woiwodschaft Opole, wo sich eine moderne Produktions- und Lagerhalle befindet. Das Unternehmen ist auf die Herstellung von Baustromverteilern spezialisiert und zeichnet sich durch Qualität und solide Verarbeitung aus. Jeder Verteiler wird aus hochwertigen Komponenten gefertigt. Die Produkte erfüllen die in der Europäischen Union geltenden Sicherheitsnormen und -standards.
