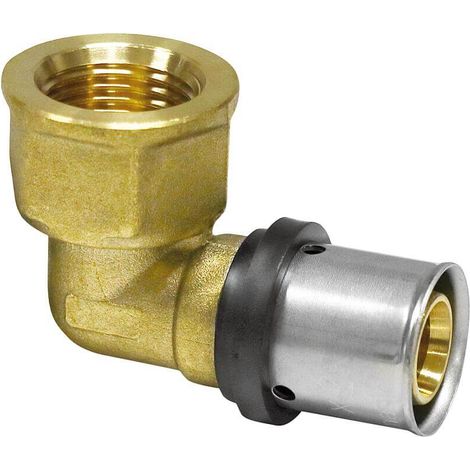

20 x 2 mm Press-Übergangswinkel 1/2 Zoll Innengewinde DVGW

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Das könnte Sie auch interessieren

PVC-Reduzierungstampon, männlich-weiblich, 100x50NICOLL
38 Modelle

PVC-Reduzierungstampon, männlich-weiblich, 100x50

731

Inkl. MwSt., zzgl. Versand

PVC-Fitting Nicoll m2r Durchmesser 80 mm GrauNICOLL
38 Modelle

PVC-Fitting Nicoll m2r Durchmesser 80 mm Grau

731

Inkl. MwSt., zzgl. Versand

Winkelstück pvc 87°30 (90°) MF: 80NICOLL
38 Modelle

Winkelstück pvc 87°30 (90°) MF: 80

731
7,62€

Inkl. MwSt., zzgl. Versand

PVC-Bogen 45° FF: 125NICOLL
38 Modelle

PVC-Bogen 45° FF: 125

731
18,34€

Inkl. MwSt., zzgl. Versand

Exzentrische Verkleinerung: 63/50NICOLL
30 Modelle

Exzentrische Verkleinerung: 63/50

348
3,92€

Inkl. MwSt., zzgl. Versand

Exzentrische Reduzierung 63/40NICOLL
30 Modelle

Exzentrische Reduzierung 63/40

348
3,92€

Inkl. MwSt., zzgl. Versand

Exzentrische Verkleinerung: 50/40NICOLL
30 Modelle

Exzentrische Verkleinerung: 50/40

348
2,65€

Inkl. MwSt., zzgl. Versand

Mit ähnlichen Produkten vergleichen

Produktinformationen

Beschreibung

Pipetec Press-Übergangswinkel mit Innengewinde 20 x 2 mm auf 1/2 Zoll Innengewinde, TH und U Kontur

Der Übergangswinkel lenkt die Leitung 20 x 2 mm um 90 Grad um und endet in einem 1/2 Zoll Innengewinde. Damit kommt der Gewindeanschluss rechtwinklig aus der Leitung, ein zusätzlicher Bogen entfällt.

Hydraulische Einbindung

  • Ein Pressanschluss 20 x 2 mm, ein 1/2 Zoll Innengewinde, Umlenkung 90 Grad
  • Anschluss von Heizkörperventilen, Eckventilen und Armaturen mit 1/2 Zoll Außengewinde, wenn der Abgang rechtwinklig aus der Leitung 20 x 2 mm kommen soll
  • Freier Durchgang mit gutem Zeta-Wert, dadurch geringer Druckverlust und kaum Strömungsgeräusche
  • Dauerbelastbar 10 bar bei 70 °C über 50 Jahre, maximale Betriebstemperatur 95 °C
  • Ölfreie Druckluft bis 10 bar zulässig, Gewinde nach EN 10226-1

Technische Daten

  • Presskontur TH bis 63 mm und U bis 32 mm, vollständige Kompatibilität bis 32 x 3,0 mm
  • Zulassungen DVGW DW-8501BS5049 und KIWA K98456/01
  • Weitere Nachweise IMA, ÜA, EN ISO 21003, GOST, Hygiene Certificate
  • Zwei O-Ringe je Verbindung, stabiler Kunststoffführungsring, drei Kontrollfenster in der Edelstahlhülse
  • Unverpresst undicht in den Dimensionen 16 bis 32 mm, Werkstoffe nach UBA-Positivliste

Montagehinweise für die Fachkraft

Rohr rechtwinklig ablängen, innen und außen entgraten und mit dem Kalibrierdorn runden. Bei diesem Fitting wird eine Kalibriergröße, nämlich 20 x 2 mm gebraucht. Jedes Rohrende bis zum Anschlag einschieben und die Einstecktiefe an allen drei Kontrollfenstern der jeweiligen Hülse prüfen, bevor die Backe angesetzt wird. Die Pressbacke mittig auf der Hülse ansetzen und rechtwinklig zur Rohrachse in einem Zug verpressen. Wegen der Zwangsundichtigkeit im Bereich 16 bis 32 mm zeigen sich nicht verpresste Verbindungen bereits bei der Druckprobe, diese ist daher vor dem Schließen von Vorwand oder Estrich durchzuführen. Die Lage des Gewindeabgangs vor dem Pressen ausrichten. Beim Eindrehen des Gewindebauteils in das 1/2 Zoll Innengewinde am Winkel gegenhalten.

Lieferumfang

1 x Pipetec Press-Übergangswinkel 20 x 2 mm auf 1/2 Zoll Innengewinde für Mehrschichtverbundrohr.

Eigenschaften

  • Marke
    PIPETEC
  • Material
    Edelstahl
  • Menge pro Pack
    1
  • Für Trinkwasser geeignet
    Ja
  • Verbindungskonfiguration
    Außengewinde
  • Farbe
    Kupfer
  • Form
    Zylindrisch
  • Form des Fittings/ des Anschlusses
    Winkelstück 90u00b0
  • Haupttyp
    Außengewinde
  • Dichtung enthalten
    Ja
  • Anschlussmaterial
    Mehrschichtig
  • Gewicht
    100 g
  • Art der Verbindung
    Verbindung
  • Anschlusstyp b (Ausgang)
    Ausgang
  • Verwendungszweck der Verbindung
    Für Heizkörper
  • ManoMano Art.-Nr
    ME95525987
  • MMID
    920345346104
  • Herstellerreferenz
    0746052522489
  • EAN
    0746052522489
