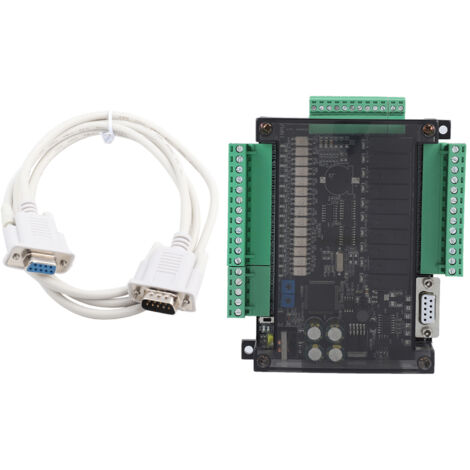

PLC 24MR-Karte, industrielle speicherprogrammierbare Steuerung mit Relaisausgängen

Willkommen in unserem Shop! Diese speicherprogrammierbare Steuerung (SPS) verwendet einen industrietauglichen 32-Bit-Mikrocontroller (MCU) mit hoher Störfestigkeit und erhöhter Geschwindigkeit. Sie wird in Kontaktplanlogik programmiert und unterstützt die Software GX-Developer und GX-Work2 sowie die Anbindung an Mensch-Maschine-Schnittstellen (HMIs). Programmierung, Upload und Überwachung erfolgen in Kontaktplanlogik. Der Programmieranschluss dient zum Hoch- und Herunterladen von Programmen und zur Kommunikation mit der HMI. Es wird außerdem mit einem Kabel für den bequemen Anschluss geliefert.

Technische Daten:

- Modell: FX3U-24MR

- Versorgungsspannung: 24 V DC

- Programmschritte: 8000 Schritte mit 2 Kommunikationsschnittstellen (eine RS232 und eine RS485)

- X-Eingänge: X0 bis X15, 24 V DC-Eingang, aktiver Low-Pegel.

X0 bis X5 sind Hochgeschwindigkeits-Zähleingänge (12 kHz Standard).

- Y-Ausgänge: Y0 bis Y11 sind Relaisausgänge. Relaisstrom: 5 A. Y0 bis Y2 sind für Hochgeschwindigkeitsausgabe (max. 26 kHz).

- Analogeingänge: 6 Kanäle, 12-Bit-Präzision, Eingangsspannung: 0–10 V; 0–20 mA; Ausgelesen über RD3A-Steuerung.

- Analogausgänge: 2 Kanäle, 12-Bit-Präzision, Ausgangsspannung: 0-10V; Steuerung über WR3A.

- Zwischenrelais M: M0 bis M3071, konfigurierbarer Ausfallsicherheitsbereich.

- Schrittmotor-Punkte S: S0 bis S1023, konfigurierbarer Ausfallsicherheitsbereich.

- 100-ms-Timer: T0 bis T199, kumulatives Backup T184 bis T199.

- 10-ms-Timer: T20 bis T249, kumulatives Backup T246 bis T249.

- 1-ms-Timer: T250 bis T383, T250 bis T255 (kumulativ).

- 16-Bit-Zähler: C0 bis C199, Backup C100 bis C199.

- 32-Bit-Zähler: C200 bis C219, Backup C220 bis C234.

- Hochgeschwindigkeits-32-Bit-Zähler: C235 bis C255; C235 bis C240 einphasiger Zähler ohne Multiplikation; C241 bis C240 einphasiger Zähler mit Multiplikation durch 2; C247 bis C249 zweiphasiger Zähler ohne Multiplikation; C250 bis C252 zweiphasiger Zähler mit Multiplikation durch 2; Zweiphasenzähler C253 bis C255 mit Multiplikation durch 4.

- Register D: D0 bis D7999, konfigurierbarer Failover-Bereich.

- Indirekte Adressierungszeiger: V0 bis V7, Z0 bis Z7.

- Unterprogramm-Sprünge P: P0 bis P63.

- Interrupts I: Externe Interrupts X0 bis X5, zeitgesteuerte Interrupts (Einheit 1 ms), Zähler-Interrupts.

- Spezielle Komponenten M: M8000 normalerweise geschlossen im Betrieb, M8002 Impuls beim Einschalten, M8011 10-ms-Impuls, M8012 100-ms-Impuls, M8013 1-s-Impuls, M8014 Impuls pro Minute.

- Abmessungen: ca. 12,5 x 12,5 x 4,3 cm / 4,9 x 4,9 x 1,7 Zoll Gewicht: ca. 358 g / 12,6 oz. Lieferumfang: 1 x SPS-Steuerung, 1 x Kabel
