PN532 NFC-Modul mit PL2303HX-Schnittstelle zum Lesen/Replizieren von RFID- und NFC-Karten.

Das Modul PN532 mit PL2303HX-Schnittstelle ist ein vielseitiger NFC-Leser/Schreiber, ideal für DIY-Projekte, Entwickler und Smart-Home-Begeisterte. Es ermöglicht das Lesen, Schreiben und Kopieren von RFID- und NFC-Karten und bietet somit eine praktische Lösung für die sichere Zutrittskontrolle.

Allgemeine Beschreibung

Dieses NFC-Kit (Near Field Communication) kombiniert das leistungsstarke PN532-Modul mit dem USB-zu-TTL-Konvertermodul PL2303HX. Dank seiner kompakten Bauweise und der vielfältigen Schnittstellen (I2C, SPI, UART) lässt es sich problemlos in Ihre Projekte integrieren. Es unterstützt eine breite Palette an Karten und Tags (MIFARE 1K/4K, Desfire, FeliCa usw.) und ermöglicht zudem die P2P-Kommunikation mit NFC-fähigen Geräten wie Android-Smartphones.

Technische Spezifikationen

• PN532 Modul:
• Schnittstellen: I2C, SPI, HSU (High Speed UART).
• Typischer Leseabstand: 5 cm bis 7 cm.
• Integrierte Leiterplattenantenne.
• Integrierter Pegelwandler für TTL 5V (I2C/UART) und 3,3V (SPI).
• Funktionen: RFID-Lesegerät, virtuelle Karte 14443-A, Kommunikation mit NFC-Geräten.
• PL2303HX-Modul:
• Integrierter Schaltkreis: PL2303HX.
• Anschluss: USB Typ A Stecker und 4-poliger TTL-Stecker.
• Kompatibilität: Windows, Linux, WinCE.

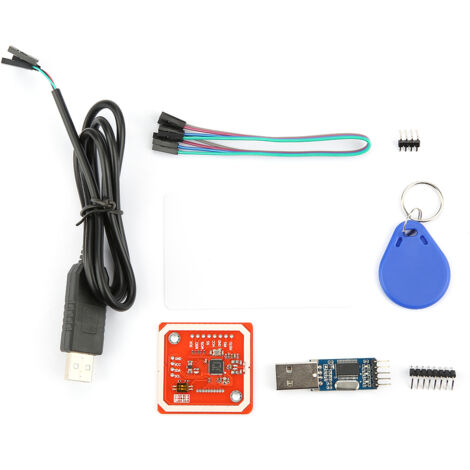

• Packungsinhalt:
• 1 Modul PN532.
• 1 leere ID-Karte.
• 1 induktiver Schlüsselanhänger mit ID.
• 1 x 4-poliger Stecker 2,54.
• 4 Verbindungsdrähte.
• 1 PL2303HX Servicekabel.
• 1 USB-zu-TTL-Modul PL2303HX.
• 1 x 8-poliger Stecker 2,54.
• Gesamtgewicht: ca. 55 g.

Installation

Die Installation ist schnell und einfach. Verbinden Sie das PL2303HX-Modul per USB mit Ihrem Computer. Verbinden Sie die Pins des PL2303HX (GND, VCC, RXD, TXD) mithilfe der mitgelieferten Kabel mit den entsprechenden Pins des PN532-Moduls, je nach Bedarf (I2C-, SPI- oder UART-Modus). Die 2,54-poligen Steckverbinder erleichtern den Anschluss.

Verwendung

Nach dem Anschluss und der Treiberinstallation können Sie mit kompatibler Software RFID/NFC-Karten lesen, beschreiben, emulieren oder klonen. Dieses Kit eignet sich ideal für die Entwicklung von Prototypen für Zutrittskontrollsysteme, die Interaktion mit Smartphones für Hausautomatisierungsanwendungen oder einfach zum Erkunden von NFC- und RFID-Technologien in Ihren eigenen Projekten.

Weitere Informationen

Das Set enthält keine Batterie. Bitte beachten Sie, dass die Kabelfarben des langen Kabels PL2303HX ihre Funktion angeben: Schwarz (GND), Rot (VCC), Weiß (SDA/RXD), Grün (SCL/TXD). Die tatsächliche Kommunikationsreichweite kann je nach Umgebung und verwendeter Karte variieren.
