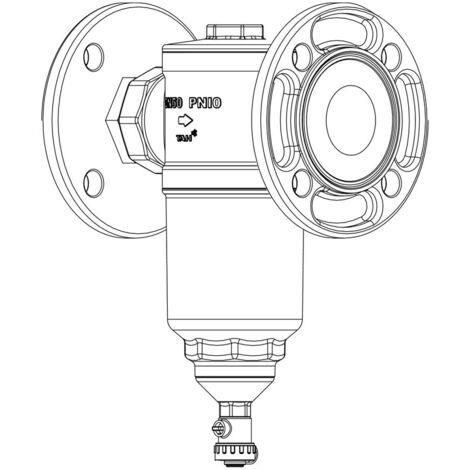

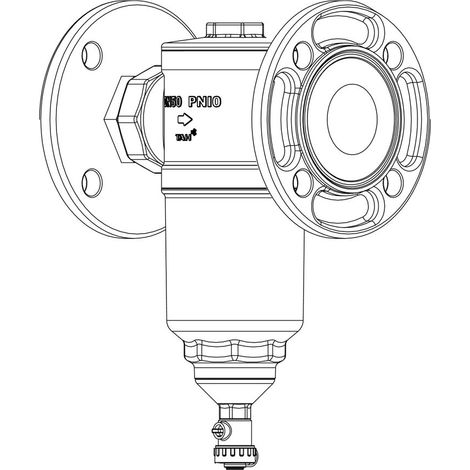

IMI Pneumatex Abscheider Zeparo Cyclone ZCDF 50, Dirt mit DN 50 Flansch

IMI Pneumatex Abscheider Zeparo Cyclone ZCDF 50, Dirt mit DN 50 Flansch

Der IMI Heimeier Pneumatex Abscheider Zeparo Cyclone Dirt ZCDF 50 ist ein automatischer Schmutz- und Magnetitabscheider, der für den horizontalen und vertikalen Einbau konzipiert wurde. Dieses Produkt ist eine Lösung zur Abscheidung von Schlamm und Magnetit in Heiz-, Solar- und Kühlwassersystemen und eignet sich auch für Anwendungen mit einem Frostschutzmittelzusatz von bis zu 50%. Die integrierte Cyclone-Technologie ermöglicht eine hohe Abscheideleistung und trägt zur Effizienz des Systems bei.

Welche Vorteile bietet die Cyclone-Technologie?

Die Cyclone-Technologie des IMI Pneumatex Abscheiders Zeparo Cyclone Dirt ZCDF 50 bietet eine bis zu neunmal bessere Abscheideleistung im Vergleich zu herkömmlichen Systemen. Partikel ab einer Größe von 5 Micrometer werden zuverlässig abgeschieden. Der Wirkungsgrad dieser Technologie steigt mit zunehmender Fließgeschwindigkeit, wodurch ein Verstopfen, wie es bei Filtern auftreten kann, vermieden wird. Der abgeschiedene Schmutz sammelt sich in einer separaten Abscheidekammer, die durch eine Platte getrennt ist.

Wie wird der abgeschiedene Schmutz entfernt?

Für die einfache Schmutzentfernung ist ein zentrisch angeordneter Entschlammungshahn mit Kappe vorgesehen, der den Anschluss eines Schlauches ermöglicht. Dies erleichtert die Wartung und sorgt für eine kontinuierliche Funktion des Systems. Bei Bedarf kann der Abscheider mit einem Magnetring nachgerüstet werden, um die Abscheidung von Magnetit weiter zu optimieren.

Welche Einbaumöglichkeiten und Systemanforderungen gibt es?

Der Zeparo Cyclone ZCDF 50 ist flexibel für den waagerechten oder senkrechten Einbau geeignet. Die Flansche entsprechen der Norm EN 1092-1 mit einer Nennweite von DN 50. Das Gehäuse des Abscheiders besteht aus robustem Messing, was eine lange Lebensdauer und Beständigkeit ermöglicht. Er ist für Heiz-, Solar- und Kühlwassersysteme ausgelegt und verträgt einen Frostschutzmittelzusatz von bis zu 50%.

Technische Daten

• Bauart: Cyclone
• Ausführung: Dirt
• Anwendung: Heiz-, Solar- und Kühlwassersysteme
• Frostschutzmittelzusatz: bis 50%
• Abscheidung von Partikeln: ab 5 Micrometer
• Anschluss: DN 50 Flansche nach EN 1092-1
• Gehäuse: Messing
• Max. zul. Druck: 10 bar
• Max. zul. Temperatur: 110 °C
• Min. zul. Temperatur: -10 °C

Der IMI Pneumatex Abscheider Zeparo Cyclone Dirt ZCDF 50 schützt Heiz-, Solar- und Kühlwassersysteme effektiv vor Schmutz und Magnetit. Die fortschrittliche Cyclone-Technologie ermöglicht eine Abscheidung von Partikeln ab 5 Micrometer und bietet eine bis zu neunmal bessere Leistung als herkömmliche Systeme. Mit einem maximal zulässigen Druck von 10 bar und einem Temperaturbereich von -10 °C bis 110 °C ist dieser Abscheider eine robuste und flexible Lösung für diverse Anwendungen, die durch den waagerechten oder senkrechten Einbau sowie den praktischen Entschlammungshahn überzeugt.

Produktspezifikation

• Hersteller-Warengruppe: Zeparo Cyclone
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 30304080902
