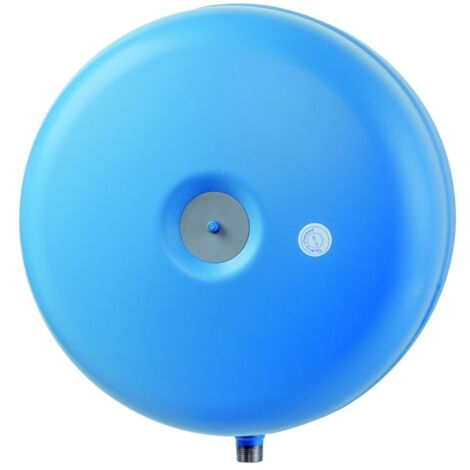

IMI Heimeier Pneumatex Druckausdehnungsgefäß Statico SD 35.10, mit fester Gasfüllung

IMI Pneumatex Druckausdehnungsgefäß Statico SD 35.10, feste Gasfüllung, Nenninhalt 35L max. 10 bar R 3/4", Beryllium

Das IMI Pneumatex Druckausdehnungsgefäß Statico SD 35.10 ist ein robustes Druckausdehnungsgefäß mit fester Gasfüllung. Es ist speziell für den Einsatz in Heiz-, Solar- und Kühlwassersystemen konzipiert und bietet eine zuverlässige Druckhaltung ohne externe Hilfsenergie. Mit einem Nenninhalt von 35 Litern und einem maximalen Betriebsdruck von 10 bar ist es eine bewährte Lösung für den unteren Leistungsbereich. Der einfache Aufbau und die robuste Bauweise machen es zu einer häufig eingesetzten Druckhaltung.

Wie ist das Statico SD35.10 konstruiert?

Das Druckausdehnungsgefäß Statico SD35.10 besteht aus geschweißtem Stahl in einer Diskusform. Für eine einfache Montage ist es mit einer Aufhängelasche und einer festen Wandstütze ausgestattet. Der Anschluss kann flexibel unten, oben oder seitlich erfolgen. Im Inneren befindet sich eine airproof-Butylblase, die nach EN 13831 und Pneumatex-Werksnorm gefertigt ist und einen dauerhaft stabilen Vordruck sicherstellt. Das System ist für den Zusatz von Frostschutzmitteln bis zu 50% geeignet.

Welche technischen Spezifikationen bietet das Statico SD35.10?

Das Statico SD35.10 verfügt über ein Nennvolumen von 35 Litern. Der maximal zulässige Druck beträgt 10 bar, der minimal zulässige Druck liegt bei 0 bar. Der werkseitige Vordruck ist auf 4 bar eingestellt. Die maximal zulässige Temperatur des Mediums beträgt 120 °C, die minimal zulässige Temperatur -10 °C. Für die Blase gelten eine maximal zulässige Temperatur von 70 °C und eine minimal zulässige Temperatur von 5 °C. Der Anschluss erfolgt über ein R 3/4 Außengewinde, konisch BSPT-R (ISO 7-1 / EN 10226-1), mit einem Nenndurchmesser von 3/4 Zoll (20). Das Gefäß hat einen Durchmesser von 485 mm und eine Höhe von 280 mm. Das Leergewicht beträgt 9.7 kg. Eine vertikale Platzierung ist möglich, eine horizontale Platzierung ist nicht vorgesehen. Das Gefäß ist nicht für Leitungswasser geeignet und besitzt keine austauschbare Membran oder Füße. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nennvolumen: 35 Liter
• Max. zul. Druck: 10 bar
• Vordruck: 4 bar
• Max. zul. Temperatur: 120 °C
• Min. zul. Temperatur: -10 °C
• Anschluss: R 3/4 Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Durchmesser: 485 mm
• Höhe: 280 mm
• Gewicht leer: 9.7 kg

Das IMI Pneumatex Druckausdehnungsgefäß Statico SD35.10 ist eine zuverlässige und wartungsarme Lösung für die Druckhaltung in Heiz-, Solar- und Kühlwassersystemen. Mit einem Nennvolumen von 35 Litern, einem maximalen Betriebsdruck von 10 bar und einem Vordruck von 4 bar bietet es stabile Leistung in einem Temperaturbereich von -10 °C bis 120 °C. Die robuste Stahlkonstruktion und die langlebige Butylblase tragen zur Langlebigkeit und Effizienz des Systems bei.

Produktspezifikation

• Hersteller-Warengruppe: Statico
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 7103004
• Farbe: blau
• Bauhöhe: 280
• Anschluss: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Durchmesser: 485
• Inhalt: 35
• Platzierung horizontal: nein
• Vordruck: 4
• Geeignet für Leitungswasser: nein
• Platzierung vertikal: ja
• Mit Füßen: nein
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Mit austauschbarer Membran: nein
• Mit fester Wandstütze: ja
