IMI Pneumatex Druckausdehnungsgefäß Statico SH 300.25, feste Gasfüllung, Inhalt 300L max. 25 bar, R 1 1/4"

IMI Pneumatex Druckausdehnungsgefäß Statico SH 300.25, feste Gasfüllung, Inhalt 300L max. 25 bar, R 1 1/4"

Das IMI Pneumatex Druckausdehnungsgefäß Statico SH 300.25 ist eine robuste und energieeffiziente Lösung mit fester Gasfüllung für Heiz-, Solar- und Kühlwassersysteme. Es bietet eine zuverlässige Druckhaltung im unteren Leistungsbereich durch seinen einfachen Aufbau und die Funktion ohne Hilfsenergie. Mit einem Nennvolumen von 300 Litern und einer zylindrischen Form mit Füßen ist es für die stehende Montage konzipiert.

Welche Funktion erfüllt das Statico SH 300.25?

Das Druckausdehnungsgefäß Statico von IMI Pneumatex dient der effizienten Druckhaltung in Heiz-, Solar- und Kühlwassersystemen. Sein genial einfacher und robuster Aufbau ermöglicht den Betrieb ohne zusätzliche Hilfsenergie, was es zu einer häufig eingesetzten Lösung im unteren Leistungsbereich macht. Die integrierte Airproof-Butylblase, gefertigt nach EN 13831 und Pneumatex-Werksnorm, ermöglicht einen dauerhaft stabilen Vordruck.

Wodurch zeichnet sich die Konstruktion aus?

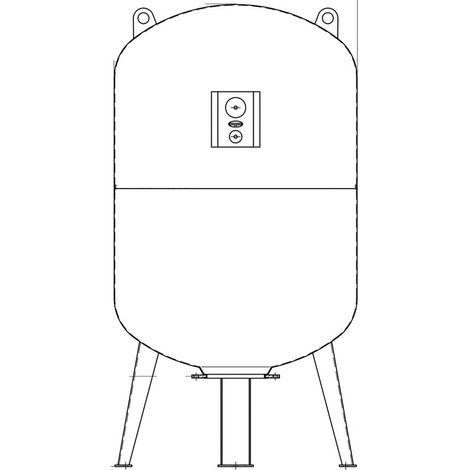

Das Statico SH 300.25 ist aus geschweißtem Stahl gefertigt und in der Farbe Beryllium gehalten. Seine Zylinderform und die integrierten Füße sind für eine stabile stehende Montage ausgelegt. Das Gefäß ist mit einer festen Gasfüllung ausgestattet und nicht für eine austauschbare Membran vorgesehen. Ein Frostschutzmittelzusatz von bis zu 50% ist zulässig.

Welche technischen Parameter sind relevant?

Das Druckausdehnungsgefäß verfügt über ein Nennvolumen von 300 Liter und ist für einen maximal zulässigen Druck von 25 bar sowie einen minimal zulässigen Druck von 0 bar ausgelegt. Der Vordruck beträgt 4 bar. Die maximale zulässige Temperatur liegt bei 120 Grd C, die minimale bei -10 Grd C. Für die Blase gelten maximale 70 Grd C und minimale 5 Grd C. Der Anschluss erfolgt über R 1 1/4 als Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1). Die Platzierung ist vertikal vorgesehen, eine horizontale Platzierung ist nicht möglich. Das Gefäß ist nicht für Leitungswasser geeignet.

Technische Daten

• Nennvolumen: 300 Liter
• Max. zul. Druck: 25 bar
• Vordruck: 4 bar
• Max. zul. Temperatur: 120 Grd C
• Min. zul. Temperatur: -10 Grd C
• Max. zul. Blasentemperatur: 70 Grd C
• Anschluss: R 1 1/4 (Außengewinde konisch BSPT-R, ISO 7-1 / EN 10226-1)
• Abmessungen (Ø x H): 640 mm x 1323 mm
• Gewicht leer: 126 kg
• Druckstufe Flansch: PN 10

Das IMI Pneumatex Druckausdehnungsgefäß Statico SH 300.25 bietet eine zuverlässige und wartungsarme Lösung für die Druckhaltung in Heiz-, Solar- und Kühlwassersystemen. Mit einem Nennvolumen von 300 Litern, einem maximalen Betriebsdruck von 25 bar und einem Vordruck von 4 bar ist es eine robuste Komponente für eine effiziente Anlagenfunktion, die ohne Hilfsenergie auskommt.

Produktspezifikation

• Hersteller-Warengruppe: Statico
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 30101201600
• Bauhöhe: 1323
• Anschluss: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Durchmesser: 640
• Inhalt: 300
• Platzierung horizontal: nein
• Vordruck: 4
• Druckstufe Flansch: PN 10
• Geeignet für Leitungswasser: nein
• Platzierung vertikal: ja
• Mit Füßen: ja
• Mit austauschbarer Membran: nein
• Mit fester Wandstütze: nein
