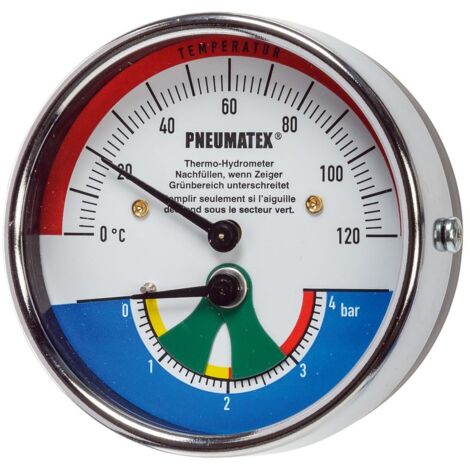

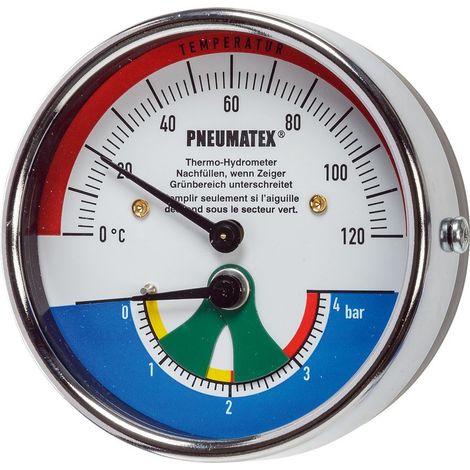

IMI Heimeier Pneumatex Thermohydrometer TH 4, 0-4 bar, 0-120 Grad C

IMI Pneumatex Thermohydrometer TH 4, 0-4 bar, 0-120 Grad C, R 1/2", D 80mm, Kunststoff

Das IMI Pneumatex Thermohydrometer TH 4 ist ein präzises Instrument zur Kontrolle des Fülldrucks und der Temperatur in Heiz-, Solar- und Kühlwassersystemen. Es bietet einen Druck-Anzeigebereich von 0-4 bar und einen Temperatur-Anzeigebereich von 0-120 °C. Mit drei verstellbaren Kunststoffsegmenten lässt sich der grüne Sollbereich markieren, was die Überwachung erleichtert. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche Funktion erfüllt das Thermohydrometer TH 4?

Das IMI Pneumatex Thermohydrometer TH 4 ist speziell für die Überwachung des Fülldrucks an Ausdehnungsgefäßen entwickelt worden. Es ermöglicht eine zuverlässige Kontrolle der Systemparameter in verschiedenen Anwendungen wie Heiz-, Solar- und Kühlwassersystemen. Die Konformität mit den Normen EN 12828 und SWKI 93-1 stellt die Eignung für entsprechende Anlagen sicher.

Welche Anzeigebereiche und Merkmale bietet das Gerät?

Das Thermohydrometer verfügt über einen klar ablesbaren Druck-Anzeigebereich von 0-4 bar und einen Temperatur-Anzeigebereich von 0-120 °C. Eine Besonderheit sind die drei verstellbaren Kunststoffsegmente, die eine individuelle Markierung des optimalen grünen Sollbereichs ermöglichen. Dies unterstützt eine schnelle visuelle Einschätzung der Betriebszustände.

Welche technischen Spezifikationen sind für die Installation relevant?

Das Thermohydrometer TH 4 ist für einen maximal zulässigen Druck von 4 bar und einen minimal zulässigen Druck von 0 bar ausgelegt. Die maximal zulässige Temperatur beträgt 120 °C, während die minimal zulässige Temperatur bei -10 °C liegt. Der Anschluss erfolgt rückseitig oder unten über ein R 1/2 Gewinde. Das Gerät hat einen Durchmesser von 80 mm und ein Leergewicht von 0.3 kg. Das Gehäuse besteht aus robustem Kunststoff.

Technische Daten

• Druck-Anzeigebereich: 0-4 bar
• Temperatur-Anzeigebereich: 0-120 °C
• Max. zul. Druck: 4 bar
• Min. zul. Druck: 0 bar
• Max. zul. Temperatur: 120 °C
• Min. zul. Temperatur: -10 °C
• Anschluss: R 1/2
• Durchmesser: 80 mm
• Gewicht leer: 0.3 kg
• Werkstoff Gehäuse: Kunststoff

Das IMI Pneumatex Thermohydrometer TH 4 bietet eine zuverlässige Lösung zur Überwachung von Druck und Temperatur in Heiz-, Solar- und Kühlsystemen. Mit seinem Anzeigebereich von 0-4 bar für den Druck und 0-120 °C für die Temperatur sowie der Möglichkeit zur Markierung des Sollbereichs ist es ein praktisches Instrument für die Anlagenkontrolle. Die robuste Bauweise mit Kunststoffgehäuse und der R 1/2 Anschluss runden das Profil ab.

Produktspezifikation

• Hersteller-Warengruppe: Zubehör
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 5011038
• Werkstoff des Gehäuses: Kunststoff
• Anschlussstelle: unten
• Abmessungen Prozessanschluss: 1/2 Zoll
• Werkstoff des Gehäuses: Kunststoff
• Anschlussstelle: unten
• Abmessungen Prozessanschluss: 1/2 Zoll
