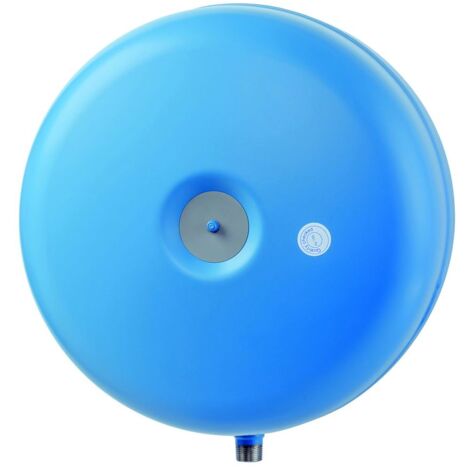

IMI Heimeier Pneumatex Zwischengefäß Dampfdusche 12.10

IMI Pneumatex Zwischengefäß DD 12.10, Nennvolumen 12L, max. 10 bar und 110 Grad C, 2x R 1/2", Stahl, Beryllium

Das IMI Heimeier Pneumatex Zwischengefäß Dampfdusche 12.10 ist eine spezialisierte Komponente für den Einsatz in Heiz-, Solar- und Kühlwassersystemen. Es dient dem Schutz der Butylblase eines nachgeschalteten Ausdehnungsgefäßes vor zu hohen oder zu niedrigen Temperaturen und trägt so zur Langlebigkeit des Systems bei. Mit einem Nennvolumen von 12 Litern und einer robusten Stahlkonstruktion ist es für eine zuverlässige Temperaturstabilisierung ausgelegt.

Welche Aufgabe erfüllt das Zwischengefäß im System?

Das Zwischengefäß von IMI Pneumatex schützt die Butylblase eines nachgeschalteten Ausdehnungsgefäßes vor unzulässigen Temperaturen. Es agiert als temperaturbezogene Sicherung und verhindert, dass die Butylblase extremen Hitze- oder Kältebelastungen ausgesetzt wird, die zu Materialermüdung oder Beschädigung führen könnten. Dies erhöht die Betriebssicherheit in Heiz-, Solar- und Kühlkreisläufen.

Welche technischen Merkmale zeichnen das Zwischengefäß aus?

Das Zwischengefäß ist aus geschweißtem Stahl gefertigt und in der Farbe Beryllium gehalten. Es ist für einen maximalen zulässigen Druck von 10 bar und einen minimalen Druck von 0 bar ausgelegt. Die maximale zulässige Temperatur beträgt 110 °C, während die minimale zulässige Temperatur bei -10 °C liegt. Die Anschlüsse erfolgen über 2x R 1/2. Das Gerät ist nach PED2014/68/EU gebaut und wiegt leer 5,1 kg.

Wie erfolgt die Montage des Zwischengefäßes?

Für eine einfache Installation ist das Zwischengefäß mit einer Aufhängelasche ausgestattet. Es ist für die vertikale Platzierung konzipiert. Die Montage erfordert kein Spezialwerkzeug, was die Einrichtung vereinfacht.

Technische Daten

• Nennvolumen: 12 Liter
• Max. zul. Druck: 10 bar
• Min. zul. Druck: 0 bar
• Max. zul. Temperatur: 110 °C
• Min. zul. Temperatur: -10 °C
• Anschluss: 2x R 1/2
• Durchmesser: 386 mm
• Höhe: 201 mm
• Gewicht leer: 5,1 kg
• Material: Stahl

Das IMI Pneumatex Zwischengefäß DD 12.10 bietet eine zuverlässige Lösung zum Schutz von Ausdehnungsgefäßen in thermischen Systemen. Mit seinem Nennvolumen von 12 Litern, einer Druckbeständigkeit bis 10 bar und einer Temperaturbeständigkeit bis 110 °C trägt es maßgeblich zur Langlebigkeit und Effizienz von Heiz-, Solar- und Kühlwassersystemen bei.

Produktspezifikation

• Hersteller-Warengruppe: Zubehör
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 7142021
• Bauhöhe: 201
• Anschluss: Außengewinde konisch (NPT)
• Durchmesser: 386
• Inhalt: 12
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 110
• Max. Arbeitsdruck: 10
• Platzierung vertikal: ja
• Mit Füßen: nein
• Nenndurchmesser Ausdehnungsanschluss: 1/2 Zoll (15)
• Mit austauschbarer Membran: nein
• Bauhöhe: 201
• Anschluss: Außengewinde konisch (NPT)
• Durchmesser: 386
• Inhalt: 12
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 110
• Max. Arbeitsdruck: 10
• Platzierung vertikal: ja
• Mit Füßen: nein
• Nenndurchmesser Ausdehnungsanschluss: 1/2 Zoll (15)
• Mit austauschbarer Membran: nein
