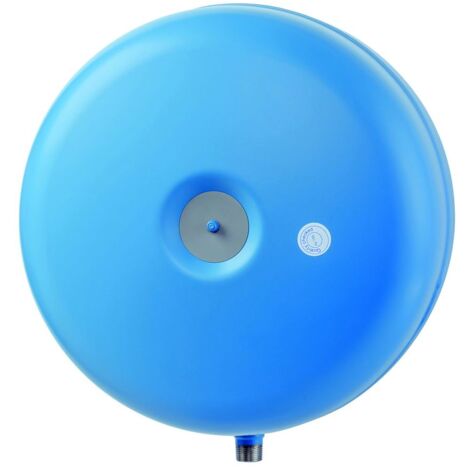

IMI Heimeier Pneumatex Zwischengefäß Dampfdusche 18.10

IMI Pneumatex Zwischengefäß DD 18.10, Nennvolumen 18L, max. 10 bar und 110 Grad C, 2x R 3/4", Stahl, Beryllium

Das IMI Pneumatex Zwischengefäß DD 18.10 ist eine spezialisierte Komponente für Heiz-, Solar- und Kühlwassersysteme. Es schützt die Butylblase eines nachgeschalteten Ausdehnungsgefäßes zuverlässig vor unzulässigen Temperaturen. Mit einem Nennvolumen von 18 Litern, einem maximal zulässigen Druck von 10 bar und einer maximalen Betriebstemperatur von 110 °C ist dieses Zwischengefäß aus geschweißtem Stahl in Beryllium-Farbe gefertigt und verfügt über eine Aufhängelasche für eine einfache vertikale Montage.

Welche Aufgabe erfüllt das IMI Pneumatex Zwischengefäß DD 18.10?

Das IMI Pneumatex Zwischengefäß DD 18.10 dient dem Schutz der empfindlichen Butylblase in nachgeschalteten Ausdehnungsgefäßen. Es verhindert, dass die Blase durch zu hohe oder zu niedrige Temperaturen beschädigt wird, was die Lebensdauer des gesamten Systems verlängert und die Betriebssicherheit erhöht. Diese Schutzfunktion ist besonders in Systemen mit variierenden Temperaturbedingungen von Bedeutung.

Für welche Systeme ist das Zwischengefäß geeignet und wie ist es konstruiert?

Das Zwischengefäß DD 18.10 ist für Heiz-, Solar- und Kühlwassersysteme vorgesehen. Es ist aus robustem, geschweißtem Stahl gefertigt und in der Farbe Beryllium gehalten. Die Konstruktion entspricht der PED2014/68/EU. Eine integrierte Aufhängelasche ermöglicht eine einfache vertikale Montage, wobei kein Spezialwerkzeug erforderlich ist.

Welche technischen Spezifikationen bietet das Zwischengefäß?

Das Zwischengefäß DD 18.10 ist für ein Nennvolumen von 18 Litern ausgelegt. Es ist für einen maximalen Betriebsdruck von 10 bar (auch in der Schweiz) und einen minimalen Druck von 0 bar geeignet. Die maximale zulässige Temperatur beträgt 110 °C, während die minimale zulässige Temperatur bei -10 °C liegt. Für den Anschluss stehen zwei R 3/4-Anschlüsse zur Verfügung, die als Außengewinde konisch (NPT) ausgeführt sind. Das Zwischengefäß hat einen Durchmesser von 430 mm und eine Höhe von 224 mm bei einem Leergewicht von 6.3 kg.

Technische Daten

• Nennvolumen: 18 Liter
• Max. zul. Druck: 10 bar
• Min. zul. Druck: 0 bar
• Max. zul. Temperatur: 110 °C
• Min. zul. Temperatur: -10 °C
• Anschluss: 2x R 3/4 (Außengewinde konisch NPT)
• Durchmesser: 430 mm
• Höhe: 224 mm
• Gewicht leer: 6.3 kg
• Material: Stahl

Das IMI Pneumatex Zwischengefäß DD 18.10 bietet eine zuverlässige Lösung zum Schutz von Ausdehnungsgefäßen in Heiz-, Solar- und Kühlwassersystemen. Mit einem Nennvolumen von 18 Litern, einer Druckbeständigkeit bis 10 bar und einer Temperaturbeständigkeit von -10 °C bis 110 °C trägt es maßgeblich zur Langlebigkeit und Effizienz der Anlage bei. Die robuste Stahlkonstruktion und die einfache Montage durch die integrierte Aufhängelasche unterstreichen die praktische Ausrichtung dieses Produkts.

Produktspezifikation

• Hersteller-Warengruppe: Zubehör
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 7142022
• Bauhöhe: 224
• Anschluss: Außengewinde konisch (NPT)
• Durchmesser: 430
• Inhalt: 18
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 110
• Max. Arbeitsdruck: 10
• Platzierung vertikal: ja
• Mit Füßen: nein
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20)
• Mit austauschbarer Membran: nein
