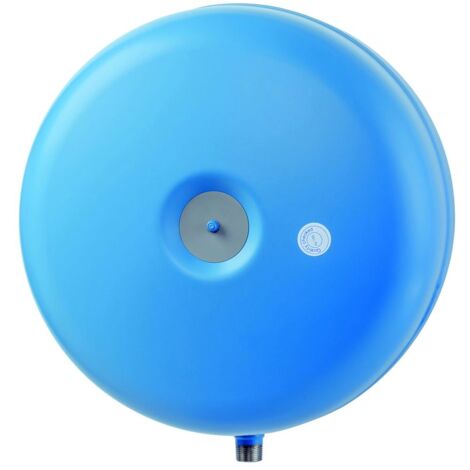

IMI Heimeier Pneumatex Zwischengefäß Dampfdusche 50.10

IMI Pneumatex Zwischengefäß DD 50.10, Nennvolumen 50L, max. 10 bar und 110 Grad C, 2x R 1", Stahl, Beryllium

Das IMI Pneumatex Zwischengefäß DD 50.10 ist eine spezialisierte Komponente für Heiz-, Solar- und Kühlwassersysteme. Es schützt die Butylblase eines nachgeschalteten Ausdehnungsgefäßes zuverlässig vor zu hohen oder zu niedrigen Temperaturen. Mit einem Nennvolumen von 50 Litern, einem maximal zulässigen Druck von 10 bar und einer maximalen Temperatur von 110 °C trägt dieses Zwischengefäß zur Langlebigkeit und Betriebssicherheit der Anlage bei.

Welche Funktion erfüllt das IMI Pneumatex Zwischengefäß DD 50.10?

Das IMI Pneumatex Zwischengefäß DD 50.10 ist darauf ausgelegt, die empfindliche Butylblase eines nachgeschalteten Ausdehnungsgefäßes effektiv vor extremen Temperaturen zu schützen. Dies ist entscheidend, um sowohl zu hohe als auch zu niedrige Temperaturen abzufangen, die die Lebensdauer und Funktion der Blase beeinträchtigen könnten. Es findet seinen Einsatz in vielfältigen Heiz-, Solar- und Kühlwassersystemen, wo es eine konstante und sichere Betriebsweise unterstützt.

Welche Merkmale zeichnen das Zwischengefäß aus?

Das Zwischengefäß DD 50.10 ist aus geschweißtem Stahl gefertigt und in der Farbe Beryllium gehalten. Für eine unkomplizierte Installation ist es mit einer Aufhängelasche ausgestattet, die eine einfache Montage ermöglicht. Die Konstruktion ist nach PED2014/68/EU gebaut und stellt somit die Einhaltung relevanter Sicherheitsstandards sicher. Die vertikale Platzierung ist vorgesehen, während eine horizontale Anbringung nicht möglich ist. Das Gerät ist ohne Füße konzipiert und verfügt über keine austauschbare Membran. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche Anschlüsse und technischen Grenzwerte sind zu beachten?

Das Zwischengefäß verfügt über 2x R 1 als Anschluss, ausgeführt als Außengewinde konisch (NPT). Für den zulässigen Betriebsbereich werden ein maximaler Druck von 10 bar sowie eine maximale Mediumtemperatur von 110 °C genannt. Zusätzlich sind ein minimal zulässiger Druck von 0 bar sowie eine minimal zulässige Temperatur von -10 °C angegeben.

Technische Daten

• Nennvolumen: 50 Liter
• Max. Arbeitsdruck: 10 bar
• Min. zul. Druck: 0 bar
• Max. Mediumtemperatur (Dauerbetrieb): 110 °C
• Min. zul. Temperatur: -10 °C
• Anschluss: 2x R 1
• Anschlussausführung: Außengewinde konisch (NPT)
• Durchmesser: 587
• Bauhöhe: 317
• Gewicht leer: 12.2 kg

Das IMI Pneumatex Zwischengefäß DD 50.10 bietet eine zuverlässige Lösung zum Schutz von Ausdehnungsgefäßen in Heiz-, Solar- und Kühlwassersystemen. Durch seine robuste Bauweise aus Stahl und die Auslegung für ein Nennvolumen von 50 Litern, einen maximalen Druck von 10 bar und eine maximale Temperatur von 110 °C trägt es maßgeblich zur Betriebssicherheit und Langlebigkeit der gesamten Anlage bei. Die einfache Montage ohne Spezialwerkzeug unterstreicht die anwenderfreundliche Konzeption dieses Produkts.

Produktspezifikation

• Hersteller-Warengruppe: Zubehör
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 7142025
• Bauhöhe: 317
• Anschluss: Außengewinde konisch (NPT)
• Durchmesser: 587
• Inhalt: 50
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 110
• Max. Arbeitsdruck: 10
• Platzierung vertikal: ja
• Mit Füßen: nein
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25)
• Mit austauschbarer Membran: nein
• Bauhöhe: 317
• Anschluss: Außengewinde konisch (NPT)
• Durchmesser: 587
• Inhalt: 50
• Platzierung horizontal: nein
• Max. Mediumtemperatur (Dauerbetrieb): 110
• Max. Arbeitsdruck: 10
• Platzierung vertikal: ja
• Mit Füßen: nein
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25)
• Mit austauschbarer Membran: nein
