Allgemeine Beschreibung

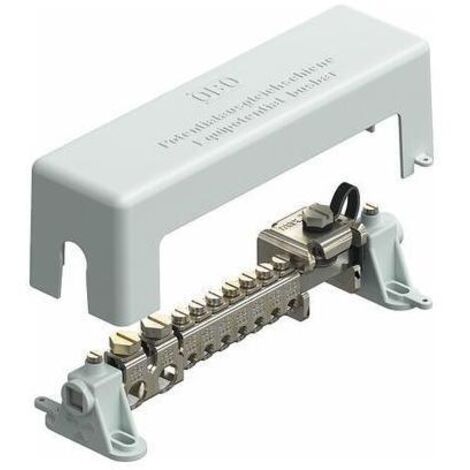

Potentialausgleichsschiene für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie Blitzschutzpotentialausgleich nach DIN VDE 0185-305. Die Schiene ist nach VDE 0618, Teil 1 konzipiert und bietet eine zuverlässige Lösung für Elektroinstallationen. Sie ist bis zu 100 kA (10/350) blitzstromtragfähig und verfügt über einen Zugbügel mit Schraubensicherung gegen Selbstlockern, was insbesondere in Industrieanwendungen gefordert wird.Technische daten
- Bauform: Aufbau modular
- Ausführung: mit Abdeckhaube
- Isolator: Ja
- Höhe: 67,5 mm
- Breite: 63 mm
- Länge: 217 mm
- Anzahl der Anschlüsse Flachleiter bis 30 mm: 1
- Anzahl der Anschlüsse Leitung bis 25 mm² starr: 7
- Anzahl der Anschlüsse Leitung bis 95 mm² starr: 2
- Werkstoff der Kontaktschiene: Messing
- Oberfläche der Kontaktschiene: vernickelt
- Werkstoff der Klemme: Stahl
- Oberfläche der Klemme: galvanisch/elektrolytisch verzinkt
- Gewicht: 0,56 kg
Kompatibilität und Zubehör
- Anschlussmöglichkeiten: 7 ein- oder mehrdrähtige Leitungen 2,5-25 mm² oder feindrähtige Leitungen bis 16 mm² (max. Ø 7 mm)
- 2 ein- oder mehrdrähtige Leitungen 25-95 mm² oder feindrähtige Leitungen bis 70 mm² (max. Ø 13,5 mm)
- 1 Flachleiter 30 x 3,5 mm
Installation
Die Installation erfolgt durch die Montage der Schiene an der vorgesehenen Stelle, wobei die Anschlussmöglichkeiten entsprechend den Anforderungen der Elektroinstallation genutzt werden können.Anwendung
Die Potentialausgleichsschiene ist ideal für professionelle Elektroinstallationen und sorgt für einen sicheren und normgerechten Potentialausgleich in verschiedenen Anwendungen, einschließlich Blitzschutzsystemen.Weitere Informationen
- Modulares und isolierendes Design
- Abdeckhaube plombierbar / beschriftbar
- Robuste Materialien: Messing-Nickelschiene, Stahlanschlüsse
