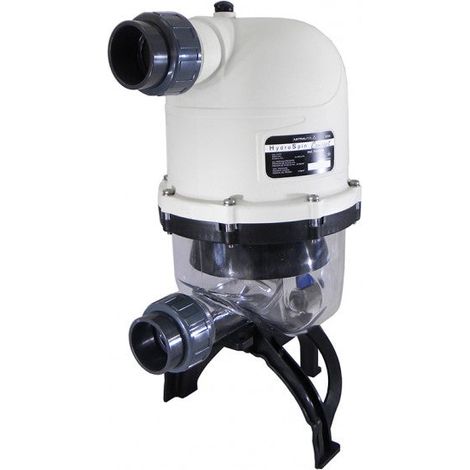

Hydrozyklon-Vorfilter Hydrospin Compact von AstralPool

Der neue Hydrospin Compact-Hydrozyklonvorfilter von AstralPool wurde zur Einsparung von Wasser bei der Filterreinigung entwickelt. Dadurch wird das Wartungsintervall der Filter verlängert (Reinigung des Filtermediums), und bis zu 50 % des für die Filterreinigung benötigten Wassers können eingespart werden. Der Hydrospin Compact-Vorfilter kann dank seiner zahlreichen integrierten Hydrozyklone Feststoffe bis zu 60 Mikrometern abscheiden und senkt dadurch den Wasserverbrauch bei der Reinigung des Filtersystems um die Hälfte. Die an der Unterseite abgeschiedenen Feststoffe werden durch Öffnen des Spülventils ausgestoßen. Öffnen Sie es, bevor die Verschmutzung den angegebenen Grenzwert überschreitet. Zum Reinigen des Filters müssen Sie die Pumpe nicht anhalten. Es gibt keine Probleme, wenn Sie den Vorfilter in einer neuen oder bestehenden Anlage installieren. Wir empfehlen, den Hydrospin Compact-Vorfilter in einem Filtersystem mit 3 bis 16,5 m³/h und einem maximalen Druck von 2,5 bar zu installieren. Der neue Hydrospin Compact-Vorfilter von AstralPool bietet mehrere Vorteile gegenüber anderen Vorfiltern. Vorteile. Wir reduzieren den Wasserverlust in den Abfluss bei der Filterreinigung erheblich. Wir reduzieren die Häufigkeit der Reinigung des Filtersystems. Technische Daten. Betriebsdruck: 2,5 bar. Anschlüsse mit Ø 50 (Gewinde 2 – ¼"). Spülanschluss: ¾". Maximaler Durchfluss (m³/h): 16,5. Mindestdurchfluss (m³/h): 3. Für die Reinigung erforderliche Wassermenge: 5 Liter. Halterung für die Bodeninstallation im Lieferumfang enthalten. Halterung für die Wandinstallation im Lieferumfang enthalten. Installation Bei der Installation des Hydrospin Compact-Vorfilters von AstralPool muss dieser zwischen der Pumpe und dem Filter installiert werden. Sorgen Sie zunächst dafür, dass sich am Aufstellungsort des HydroSpin ein Abfluss befindet, und achten Sie darauf, dass die Fläche, auf der der Vorfilter installiert wird, waagerecht ist. Um den Vorfilter herum muss ausreichend Platz vorhanden sein, damit während seiner gesamten Lebensdauer die erforderlichen Inspektionen und Wartungsarbeiten durchgeführt werden können. Wandinstallation. Zuerst markieren wir die drei Bohrungen an der Wandhalterung. Bohren Sie die 3 Löcher mit Ø 8 mm. Wir schrauben die Halterung an der Wand fest. Wir befestigen den Hydrospin Compact-Vorfilter an der Wandhalterung. Wir kleben die Anschlussstücke bzw. 3-teiligen Verbindungen für Rohrleitungen mit Ø 50 sowohl am Eingang als auch am Ausgang des Hydrospin-Vorfilters ein. Wir empfehlen, sowohl am Eingang als auch am Ausgang des Vorfilters Ventile anzubringen. Schrauben Sie das Spülventil an der Unterseite des Hydrospin-Vorfilters ein. Bringen Sie Teflonband am Gewinde an und überprüfen Sie anschließend, ob es ordnungsgemäß geschlossen ist. Schließen Sie eine Leitung vom Spülanschluss des Hydrospin-Vorfilters bis zum Abfluss an. Wir empfehlen, am Eingang des Hydrospin-Vorfilters ein Manometer anzubringen. Die Pumpe einschalten. Installation auf dem Boden. Wir markieren die drei Bohrungen im Boden der Halterung. Wir bohren die 3 Löcher mit Ø 8 mm. Mit Punkt 3 des vorherigen Geräts fortfahren. Am Spülablauf kann ein Magnetventil angeschlossen werden, um die Filterreinigungen zeitlich zu steuern.
