DN 25 Pumpengruppe ProfiMix EN004 Festwert Wilo Para STG 25/8,75
Kaufen Sie für Ihr Unternehmen?
Verhandelte Preise exkl. MwSt. bis zu -20%
Zu einem Pro-Konto wechselnDas könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung

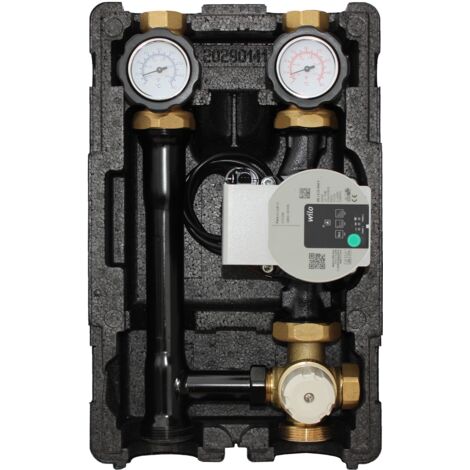

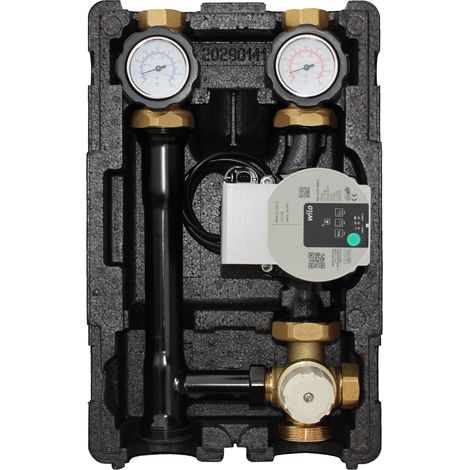

ProfiMix EN004 Heizkreispumpengruppe DN 25 mit Wilo Para STG 25/8,75, Pumpen-Montagelänge 180 mm
Vormontierte gemischte Heizkreisstation ProfiMix EN004 mit Festwertthermostat 25 bis 55 °C und Wilo Para STG 25/8,75. Achsabstand 125 mm, Pumpen-Montagelänge 180 mm, Baumaß 400 x 250 x 240 mm.
Hydraulische Einbindung
- Anlagenseite unten 1 1/2 Zoll Außengewinde für den direkten Aufbau auf einen Verteilerbalken
- Verbraucherseite oben 1 Zoll Innengewinde, flachdichtende Absperrventile mit Thermometern 0 bis 160 °C
- Drei-Wege-Mischer mit Festwertthermostat, Kvs 3,2, Durchfluss bis 1.050 l/h, DN 25
- Schwerkraftbremse und Rückschlagventil im Vorlauf, Öffnungsstellung von Hand wählbar
- Betriebsdruck bis 6 bar, Medientemperatur 10 bis 110 °C, Wasser oder Glykol bis 50 Prozent
- Bei Einzelmontage Wandhalterung an den Absperrventilen verschraubbar, nicht enthalten
Elektrischer Anschluss
- Pumpe 230 V / 50 Hz, der Festwertthermostat arbeitet rein thermisch und ohne Hilfsenergie
- Kapillarfühler spannungsfrei verlegen, Mindestbiegeradius einhalten und nicht knicken
- Adern mit Aderendhülsen auflegen, Zugentlastung am Klemmkasten nutzen
- Eingriff in das 230-V-Netz nur durch eine Elektrofachkraft nach VDE 0100
Technische Daten
- Durchfluss: 1.050 l/h
- Kvs: 3,2
- Nenngröße: DN 25, 1 Zoll
- Einstellbereich Festwertthermostat: 25 bis 55 °C
- Abmessungen: 400 x 250 x 240 mm
- Achsabstand: 125 mm
- Pumpen-Montagelänge: 180 mm
- Anschlüsse Verbraucher oben: 1 Zoll Innengewinde
- Anschlüsse Anlage unten: 1 1/2 Zoll Außengewinde
- Temperatur: 10 bis 110 °C
- Druck: max. 6 bar
- Medien: Wasser und Glykollösungen mit bis zu 50 Prozent Glykol
- Thermometer: 0 bis 160 °C
- Dämmung: EPP 40 g/l mit Dampfsperren-System
- Dichtungsset: EPDM
- Körper der Heizkreisstation: Messing und veredelter Qualitätsstahl
- Stromversorgung: 230 V
- Pumpe: Wilo Para STG 25/8,75, Förderhöhe max. 8,4 m, Fördermenge max. 4 m³/h
- Pumpe Leistungsaufnahme: 3 bis 43 W, Medium -20 bis +110 °C, Betriebsdruck max. 10 bar
- Pumpe Anschluss: 230 V / 50 Hz
Montagehinweise für die Fachkraft
Der Kvs-Wert von 3,2 ist deutlich kleiner als bei den Gruppen mit elektrischem Stellmotor, der Volumenstrom sollte daher 1.050 l/h nicht überschreiten, sonst steigt der Druckverlust über dem Mischer stark an. Die Pumpen-Montagelänge beträgt 180 mm, beim Tausch darf kein 130-mm-Modell eingebaut werden. Der Festwertthermostat regelt rein thermisch und braucht keine Zuleitung. Bei Fußbodenheizkreisen ist zusätzlich ein Sicherheitstemperaturbegrenzer im Vorlauf vorzusehen, da der Thermostat keine sicherheitsgerichtete Funktion übernimmt. Anlage spülen, füllen und entlüften, Dämmschalen erst nach der Dichtheitsprüfung schließen.
Lieferumfang
1 x einbaufertige ProfiMix EN004 Heizkreispumpengruppe mit Drei-Wege-Mischer, Festwertthermostat 25 bis 55 °C und Wilo Para STG 25/8,75 Hocheffizienzpumpe in 180 mm Baulänge
Eigenschaften
- MarkeENVIRON
- Abstand125 mm
- Gewindegröße1"1/2 (40x49)
- MaterialMessing
- Gewicht6.5 kg
- ManoMano Art.-NrME95525967
- MMID207583751877
- Herstellerreferenz04262508538911
- EAN04262508538911
