Produktinformationen
Beschreibung

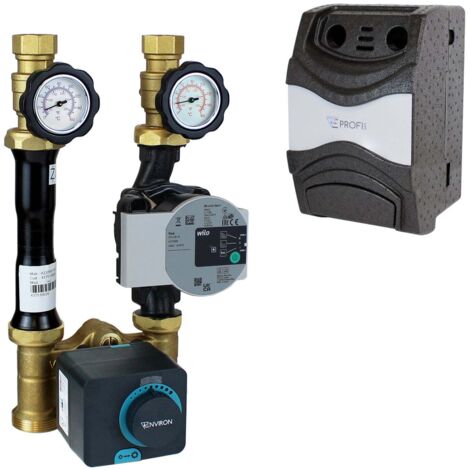

environ ProfiMix EN001 Ausführung H, Wilo Para STG 25/8,75, Stellmotor END05, DN 25
Einbaufertige Heizkreispumpengruppe mit Drei-Wege-Mischer aus Messing, Stellmotor environ END05 und Wilo Para STG 25/8,75 Hocheffizienzpumpe mit 180 mm Baulänge. Bei dieser Ausführung H lassen sich Vorlauf und Rücklauf von rechts nach links umkehren.
Hydraulische Einbindung
- Anschlüsse Verbraucher 1 Zoll Innengewinde flachdichtend, Anschlüsse Anlage 1 1/2 Zoll Außengewinde
- Achsabstand 125 mm, passend für den direkten Einbau auf einen herkömmlichen Verteilerbalken
- Durchfluss 1.600 l/h, Kvs 8,3, Nenngröße DN 25, maximaler Druck 6 bar
- Temperaturbereich 10 bis 110 °C, Medien Wasser und Glykollösungen bis 50 Prozent Glykol
- Schwerkraftbremse im Vorlauf und Rückschlagventil bereits integriert
- Beim Einzeleinbau kann an den Absperrventilen eine Wandhalterung verschraubt werden, sie ist nicht im Lieferumfang
Elektrischer Anschluss
- Stromversorgung 230 V / 50 Hz für Pumpe und Stellmotor
- Stellmotor END05 mit 3-Punkt-Regelung, Ansteuerung über die Klemmen Auf, Zu und Neutralleiter am Heizungsregler
- Vorlauffühler hinter Mischer und Pumpe setzen, bei Fußbodenheizung zusätzlich einen Sicherheitstemperaturbegrenzer vorsehen
- Vor jedem Eingriff allpolig spannungsfrei schalten, gegen Wiedereinschalten sichern und die Anlage abkühlen lassen
Technische Daten
- Durchfluss 1.600 l/h, Kvs 8,3, DN 25 mit 1 Zoll, maximal 6 bar und 110 °C
- Pumpe Wilo Para STG 25/8,75, Montagelänge 180 mm, Stromversorgung 230 V
- Förderhöhe maximal 8,4 m, Fördermenge maximal 4 m3/h
- Leistungsaufnahme 10 bis 75 W, Anschluss 230 V / 50 Hz
- Abmessungen 400 x 250 x 240 mm, Achsabstand 125 mm
- Dämmung EPP 40 g/l mit Dampfsperren-System, Dichtungsset EPDM
- Körpermaterial Messing und veredelter Qualitätsstahl, Thermometer 0 bis 160 °C
Montagehinweise für die Fachkraft
Vor der Montage festlegen, auf welcher Seite Vorlauf und Rücklauf liegen sollen, bei dieser Ausführung H lässt sich die Anordnung spiegeln. Die Gruppe entweder direkt auf den Verteilerbalken setzen oder über eine Wandhalterung an den Absperrventilen befestigen. Nach dem Anschluss die Anlage füllen, spülen und über die Pumpe sorgfältig entlüften; die Dämmschalen erst nach der Dichtheitsprobe schließen. Den Stellmotor END05 auf den Mischer setzen und anschließend Drehrichtung und Endlagen prüfen. Wartung oder Austausch der Wilo Para STG 25/8,75 sind möglich, ohne die Anlage zu entleeren, weil die Absperrventile beidseitig schließen. Für den Kühlbetrieb wird die Gruppe mit einem Handgriff umgestellt.
Lieferumfang
1 x einbaufertige ProfiMix EN001 Ausführung H Pumpengruppe mit Drei-Wege-Mischer, Stellmotor END05 und Wilo Para STG 25/8,75, Absperrventilen mit Thermometern und EPP-Dämmung. Wandhalterung, Verteilerbalken und Regler sind nicht enthalten.
Eigenschaften
- MarkeENVIRON
- Abstand125 mm
- MaterialMessing
- Gewicht6.5 kg
- Leistung25 W
- ManoMano Art.-NrME95525994
- MMID587935713460
- Herstellerreferenz04262493163266
- EAN04262493163266
