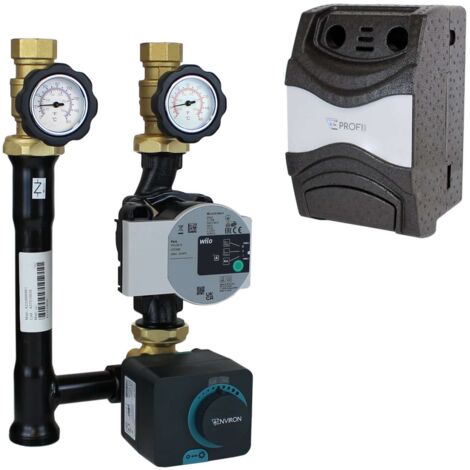

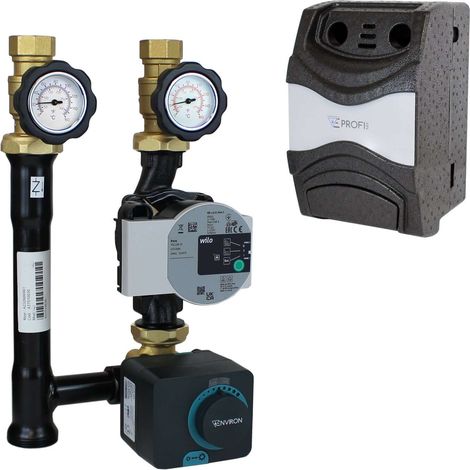

ProfiMix EN001 gemischte Heizkreispumpengruppe DN 25 mit END05 und Wilo Para 25/6
Vormontierte Heizkreisstation mit Messing-Drei-Wege-Mischer, environ END05 Stellmotor und Wilo Para 25/6. Pumpen-Montagelänge 180 mm, Achsabstand 125 mm, Kvs 8,3.
Hydraulische Einbindung
- Anlagenseite 1 1/2 Zoll AG für den direkten Aufbau auf einen herkömmlichen Verteilerbalken
- Verbraucherseite 1 Zoll IG, flachdichtende Absperrventile mit Thermometern 0 bis 160 °C
- Schwerkraftbremse im Vorlauf und eingebautes Rückschlagventil
- Achsabstand 125 mm, Durchfluss 1.600 l/h, Kvs 8,3, Betriebsdruck bis 6 bar
- Medium 10 bis 110 °C, Wasser und Glykollösungen bis 50 Prozent
- Ohne Verteilerbalken lässt sich an den Absperrventilen eine Wandhalterung verschrauben
Elektrischer Anschluss
- Pumpe und Stellmotor am Netz 230 V / 50 Hz, Leistungsaufnahme der Pumpe 3 bis 43 W
- environ END05 Stellmotor auf den Mischer aufgesetzt, Ansteuerung über den Heizkreisregler
- Adern mit Aderendhülsen auflegen, Zugentlastung setzen
- Eingriff in das 230-V-Netz nur durch eine Elektrofachkraft nach VDE 0100
Technische Daten
- Durchfluss: 1.600 l/h
- Kvs: 8,3
- Nenngröße: DN 25 bzw. 1 Zoll
- Achsabstand: 125 mm
- Pumpen-Montagelänge: 180 mm
- Abmessungen: 400 x 250 x 240 mm
- Anschlüsse Verbraucher: 1 Zoll IG
- Anschlüsse Anlage: 1 1/2 Zoll AG
- Temperatur: 10 bis 110 °C
- Druck: max. 6 bar
- Thermometer: 0 bis 160 °C
- Körper: Messing und veredelter Qualitätsstahl
- Dichtungsset: EPDM
- Dämmung: EPP 40 g/l mit Dampfsperren-System
- Pumpe: Wilo Para 25/6, Förderhöhe max. 6 m, Fördermenge max. 3,6 m³/h, 3 bis 43 W
- Pumpe Medium: -20 bis +110 °C, Betriebsdruck max. 10 bar, Baulänge 180 mm
Montagehinweise für die Fachkraft
Den Mischer so einbinden, dass der Regler die Vorlauftemperatur des Flächenheizkreises führen kann; die Stellzeit des END05 auf die Regelparameter abstimmen. Der Kvs-Wert von 8,3 und der Durchfluss von 1.600 l/h begrenzen den sinnvollen Volumenstrom, den Betriebspunkt deshalb aus der Anlagenkennlinie ableiten. Die Schwerkraftbremse zum Befüllen und Entlüften von Hand aufstellen. Anlage spülen, füllen und entlüften, Dichtheit unter Betriebsdruck prüfen, danach die EPP-Schalen schließen. Beim Kühlbetrieb die Dampfsperre der Dämmung vollständig schließen, damit kein Tauwasser anfällt.
Lieferumfang
1 x einbaufertige ProfiMix EN001 Heizkreispumpengruppe mit Drei-Wege-Mischer, environ END05 Stellmotor und Wilo Para 25/6 Hocheffizienzpumpe.
Eigenschaften
- MarkeENVIRON
- Abstand125 mm
- MaterialKunststoff
- Gewicht6.5 kg
- Leistung25 W
- ManoMano Art.-NrME95526000
- MMID967661624527
- Herstellerreferenz04262493163365
- EAN04262493163365
