Produktinformationen

Beschreibung

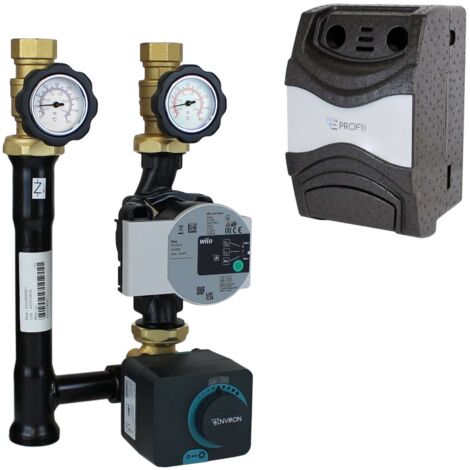

ProfiMix EN001 gemischte Heizkreisgruppe DN 25 mit END05 und Wilo Para STG 25/8,75

Vormontierte Heizkreisstation, Kvs 8,3, Achsabstand 125 mm, Pumpenbaulänge 180 mm. Auslegungsrelevant ist die Pumpenkennlinie der Wilo Para STG 25/8,75 mit 8,4 m Restförderhöhe und 4 m³/h.

Hydraulische Einbindung

  • Anlagenseite 1 1/2 Zoll Außengewinde, passend auf den herkömmlichen Verteilerbalken
  • Verbraucherseite 1 Zoll Innengewinde, flachdichtend, mit Thermometern 0 bis 160 °C im Griff
  • Schwerkraftbremse im Vorlauf und zusätzliches Rückschlagventil bereits eingebaut
  • Ohne Verteilerbalken lässt sich an den Absperrventilen eine Wandhalterung verschrauben, sie gehört nicht zum Lieferumfang
  • Betriebsdruck der Gruppe bis 6 bar, Medium 10 bis 110 °C, Wasser oder Glykol bis 50 Prozent

Elektrischer Anschluss

  • Pumpe und Stellmotor am Netz 230 V / 50 Hz, Leistungsaufnahme der Pumpe 10 bis 75 W
  • environ END05 auf den Mischer aufgesetzt und vom Heizkreisregler angesteuert
  • Die Para STG trägt ihr Stellergehäuse seitlich und nimmt ein PWM-Signal zur Drehzahlvorgabe entgegen
  • Adern mit Aderendhülsen auflegen, Zugentlastung setzen, Eingriff ins 230-V-Netz nur durch eine Elektrofachkraft nach VDE 0100

Technische Daten

  • Durchfluss: 1.600 l/h
  • Kvs: 8,3
  • Nenngröße: DN 25 bzw. 1 Zoll
  • Achsabstand: 125 mm
  • Pumpen-Montagelänge: 180 mm
  • Abmessungen: 400 x 250 x 240 mm
  • Anschlüsse Verbraucher: 1 Zoll Innengewinde, flachdichtend
  • Anschlüsse Anlage: 1 1/2 Zoll Außengewinde
  • Betriebstemperatur: 10 bis 110 °C
  • Betriebsdruck: max. 6 bar
  • Thermometer: 0 bis 160 °C
  • Medien: Wasser und Glykollösungen bis 50 Prozent
  • Körpermaterial: Messing und veredelter Qualitätsstahl
  • Dichtungsset: EPDM
  • Dämmung: EPP 40 g/l mit Dampfsperren-System
  • Stromversorgung: 230 V
  • Rückschlagventil eingebaut, Schwerkraftbremse im Vorlauf
  • Pumpe: Wilo Para STG 25/8,75, Einbaulänge 180 mm, 230 V / 50 Hz
  • Pumpe: Förderhöhe max. 8,4 m, Fördermenge max. 4 m³/h, 10 bis 75 W
  • Pumpe: Medium -20 bis +110 °C, Betriebsdruck max. 10 bar
  • Pumpe: Rohranschluss DN 25 bzw. rund 33 mm, Pumpengewinde 1 1/2 Zoll bzw. rund 48 mm
  • Pumpe: Überwurf G 1 1/2 Zoll, Schlüsselweite rund 53 mm

Montagehinweise für die Fachkraft

Die 8,4 m Förderhöhe sind eine Reserve, kein Sollwert. Den Betriebspunkt aus der Anlagenkennlinie ableiten und die Pumpe danach begrenzen, sonst laufen Flächenheizkreise mit unnötig hoher Spreizung und Strömungsgeräuschen. Der Kvs von 8,3 begrenzt den sinnvollen Volumenstrom über den Mischer. Die Stellzeit des END05 auf die Regelparameter des Heizkreisreglers abstimmen, damit der Mischer nicht pendelt. Zum Befüllen und Entlüften die Schwerkraftbremse von Hand aufstellen, danach wieder in Automatikstellung bringen. Anlage spülen, füllen, entlüften und unter Betriebsdruck auf Dichtheit prüfen, erst dann die EPP-Schalen schließen. Im Kühlbetrieb die Dampfsperre der Dämmung vollständig schließen, sonst fällt Tauwasser an der Armatur an.

Lieferumfang

  • 1 x einbaufertige ProfiMix EN001 Heizkreispumpengruppe mit Drei-Wege-Mischer, environ END05 Stellmotor und Wilo Para STG 25/8,75

Eigenschaften

  • Marke
    ENVIRON
  • Abstand
    125 mm
  • Gewicht
    6.5 kg
  • Leistung
    25 W
  • ManoMano Art.-Nr
    ME95526025
  • MMID
    987441757251
  • Herstellerreferenz
    04262493164614
  • EAN
    04262493164614
