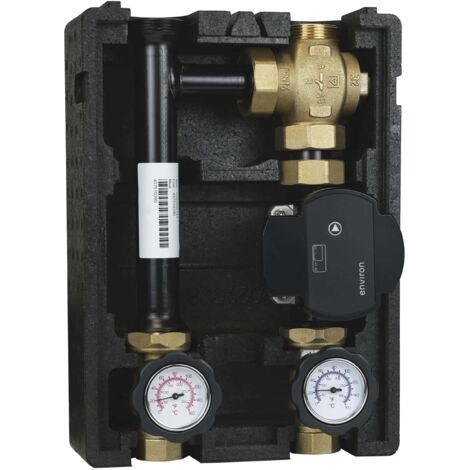

20 bis 50 °C Heizkreisgruppe ProfiMix EN002 Wilo Para 25/6

Allgemeine Beschreibung

Technische daten

• Durchfluss: 1.600 l/h
• Kvs: 8,3
• Nenngröße: DN 25
• Maximaler Druck: 6 bar
• Temperaturbereich: 10 bis 110 °C
• Medien: Wasser und Glykollösungen bis 50 Prozent Glykol
• Pumpe: Wilo Para 25/6
• Montagelänge: 180 mm
• Stromversorgung: 230 V / 50 Hz
• Förderhöhe maximal: 6 m
• Fördermenge maximal: 3,6 m³/h
• Leistungsaufnahme: 3 bis 43 W
• Abmessungen: 400 x 250 x 240 mm
• Achsabstand: 125 mm
• Dämmung: EPP 40 g/l mit Dampfsperren-System
• Körpermaterial: Messing und veredelter Qualitätsstahl
• Thermometer: 0 bis 160 °C

Kompatibilität und Zubehör

• Wandhalterung, Verteilerbalken und Regler sind nicht enthalten.

Installation

Die Gruppe auf den Verteilerbalken setzen und die flachdichtenden Verschraubungen gleichmäßig anziehen. Die Dichtungen aus EPDM nicht mit Hanf ergänzen. Anlage füllen, spülen und über die Pumpe sorgfältig entlüften. Danach den Kapillar-Thermostatkopf auf den gewünschten Wert innerhalb von 20 bis 50 °C stellen und die Vorlauftemperatur am eingebauten Thermometer kontrollieren; wegen der Trägheit des Thermostaten nach jeder Verstellung mindestens 20 Minuten abwarten. Die Dämmschalen erst nach der Dichtheitsprobe schließen. Wartung oder Austausch der Wilo Para 25/6 sind möglich, ohne die Anlage zu entleeren, weil die Absperrventile beidseitig schließen.

Anwendung

Die Heizkreisgruppe eignet sich für die Regelung von Heizsystemen, insbesondere in Kombination mit Fußbodenheizungen.

Weitere Informationen

Der Kapillar-Thermostatkopf arbeitet rein thermostatisch, ein Stellmotor und eine Regleranbindung entfallen. Bei Fußbodenheizung zusätzlich einen Sicherheitstemperaturbegrenzer im Vorlauf vorsehen. Vor jedem Eingriff allpolig spannungsfrei schalten, gegen Wiedereinschalten sichern und die Anlage abkühlen lassen.
