Programmierbare Steuerung für einphasige 220-V-Schrittmotoren mit CNC-Stecker

Willkommen in unserem Shop! Entdecken Sie unseren leistungsstarken programmierbaren Schrittmotorcontroller – das ideale Werkzeug für die präzise und komplexe Steuerung von Schrittmotoren. Dieser Controller bietet maximale Flexibilität und Präzision für vielfältige Automatisierungsanwendungen. **Hauptmerkmale:** **- Beliebige Programmierung:** Ermöglicht die Durchführung einer Vielzahl komplexer Operationen, einschließlich Steuerung mit und ohne Positionierung. **- Maximale Ausgangsfrequenz:** 40 kHz, wodurch er sich besonders für die Ansteuerung von Mikroschrittantrieben (Unterteilung) eignet. **- Hohe Frequenzauflösung:** Einstellgenauigkeit bis zu 1 Hz. **- Mehrere Betriebsmodi:** Automatischer Betrieb, manueller Betrieb, Programmbearbeitung und Parametereinstellung. **- Vollständige 8-stellige Digitalanzeige:** Zeigt Status (manuell/automatisch, Ein/Aus), Werte (Schritt/Zähler/Programm), Parameter, Eingangs-/Ausgangsstatus und CP-Signale (Impulse) an. und CW (Richtung).

**Technische Daten:**

- **Stromversorgung:** AC 220 V (±15 %). Standard-CN-Steckdose.

- **Anzahl der Programme:** 99.

- **Eingänge:** 6 optisch isolierte Kanäle.

- **Ausgänge:** 3 optisch isolierte Kanäle.

- **Kontinuierlicher Bewegungsbereich:** Von -7.999.999 bis +7.999.999 Schritte.

- **Beschleunigungs-/Verzögerungskurve:** 2 optimierte Kurven.

- **Rückkehrfunktion:** Automatische bidirektionale Rückkehr.

- **Programmieranweisungen:** 14 Anweisungen verfügbar (technischer Support erforderlich).

**Bedienungsmerkmale:**

- **Automatische Funktion:** Programme können bearbeitet werden. Start/Stopp kann über das Bedienfeld oder die Klemmen gesteuert werden.

- **Manuelle Funktion:** Positionseinstellung mit einstellbarer Geschwindigkeit und Steigung.

- **Parametereinstellung:** Ermöglicht die Definition von Startfrequenz, Geschwindigkeitskurve, Umkehrspiel, manueller Länge/Geschwindigkeit usw.

- **Programmbearbeitung:** Flexibles Einfügen, Löschen und Ändern von Programmen. Zeilenvorschubfunktionen, Datennullpunktbestimmung und Verwaltung von Lang-/Kurzbefehlen.

- **Externe Bedienung (Interruptfunktion):** Dank der Anschlüsse „A-Betrieb“ und „B-Betrieb“ können komplexe Interruptvorgänge auf Basis externer Signale durchgeführt werden (z. B. Endschalterstopp, Hin- und Herschalten zwischen zwei Sensoren).

**Schnittstellen und Anschlüsse:**

- **Frontplatte:** Enthält die Digitalanzeige, Kontrollleuchten für die 6 Eingänge, 3 Ausgänge, das CP-Signal und die CW-Richtung sowie 10 Multifunktionstasten.

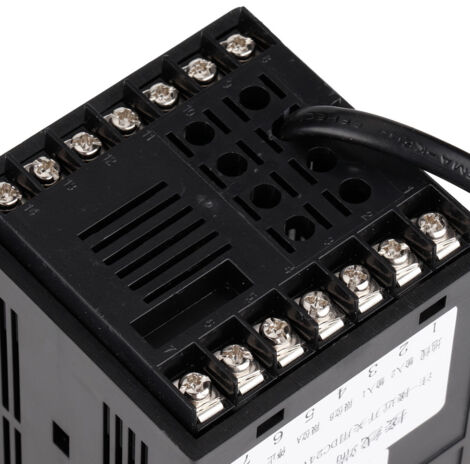

- **Rückseite (Klemmenblock):**

- **CP, CW, OPTO:** Zum Anschluss an den Schrittmotortreiber.

- **Start, Stopp:** Zur externen Steuerung des automatischen Zyklus.

- **A-Betrieb, B-Betrieb:** Für Interruptbefehle.

- **Eingang 1, Eingang 2:** Für externe Schaltsignale.

- **Ausgang 1, 2, 3:** Schaltausgänge.

- **COM+, COM-:** Isolierte 12V/0,3A DC-Stromversorgung für externe Ein-/Ausgänge.

- **~220V:** Hauptstromeingang.

Alle Ein- und Ausgangsschaltungen sind optisch isoliert, um optimalen Schutz und höchste Zuverlässigkeit zu gewährleisten und Störungen zu vermeiden.

**Lieferumfang:**

- 1 x Controller.

**Hinweis:**

Bitte informieren Sie uns, falls Sie einen Steckeradapter benötigen.
