PWM-Signalgenerator 4-20mA 2-10V 1-150kHz, PWM-Frequenzgeneratormodul, Spannung, Frequenz und Tastverhältnis sind einstellbar, Genauigkeit (ohne RS485),
Klimabeitrag: 0,01 € inkl. MwSt.
Produkt nicht auf Lager
Ähnliches Produkt geliefert von
'/%3E%3C/svg%3E)
Klappbarer Großformat-Arbeitstisch - Maximale Tragfähigkeit: 250 kg - Stahlrahmen und Bambusbacken WM825-XJ BLACK+DECKER
109,90 €
229
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Allgemeine Beschreibung

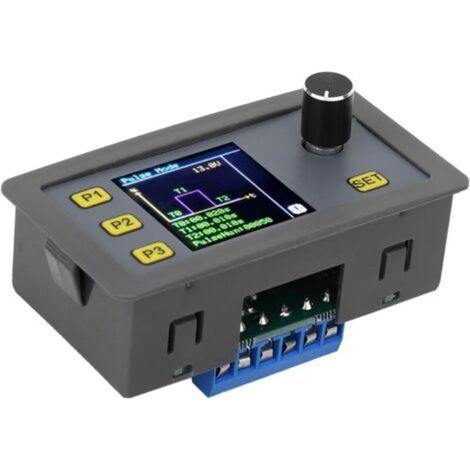

Das Lntyq PWM-Signalgeneratormodul ist ein multifunktionales Gerät, das die Erzeugung von Signalen mit einstellbarer Spannung, Frequenz und Tastverhältnis ermöglicht. Es ist für eine hohe Genauigkeit von bis zu 0,1 % ausgelegt. Dieses Modul unterstützt verschiedene Betriebsmodi, darunter PWM, Puls, Signalquelle und Sinuswelle, und eignet sich daher ideal für diverse Elektronikanwendungen.Technische Daten
- Artikeltyp: Signalgeneratormodul
- Modell: WSFG-06
- Versorgungsspannung: 7–24 V
- Spannungsbereich: 1–24 V
- Frequenzbereich: 1–150 kHz
- Tastverhältnis: 0–100 %
- Signalbelastbarkeit: Ausgangsstrom bis zu 30 mA
- Umgebungstemperatur: -10 bis +70 °C
- Modulgröße: 79 x 43 x 41 mm (3,11 x 1,69 x 1,61 Zoll)
- Öffnungsgröße: 76 x 39 mm (2,99 x 1,54 Zoll) Kompatibilität und Zubehör
- Betriebsarten: PWM, Puls, Signalquelle, Sinuswelle
- Pulsmodus: Anfangsverzögerungszeit T0: 0–60 s, High-Pegel-Zeit T1: 0–60 s, Low-Pegel-Zeit T2: 0–60 s, Pulsanzahl: 1–60000
- Signalquellenmodus: Spannungsquelle 2–10 V, Stromquelle 4–20 mA
- Sinuswellenmodus: 1–1000 Hz
Installation
Gehen Sie zur Installation des Signalgeneratormoduls wie folgt vor:- Schließen Sie das Modul an eine geeignete Stromquelle (7–24 V) an.
- Konfigurieren Sie die gewünschten Parameter (Spannung, Frequenz, Tastverhältnis) über das Bedienfeld.
- Stellen Sie sicher, dass die Verbindungen fest sitzen, bevor Sie das Modul einschalten. AnwendungenDieses Modul dient zur Signalerzeugung in verschiedenen Elektronikprojekten. Es kann verwendet werden, um:
- Motoren oder elektronische Geräte zu steuern.
- Schaltungen durch Bereitstellung von Signalen unterschiedlicher Frequenzen und Spannungen zu testen.
- Sinussignale für spezifische Anwendungen zu erzeugen.
Weitere Informationen
- Übersichtliches LCD-Display für einfache Bedienung.
- Intelligentes Bedienfeld zur schnellen Parametereinstellung.
- Lieferumfang: 1 x Signalgeneratormodul.
