PWM-zu-0-5V-Spannungswandler, Digital-Analog-DAC-Modul für die Automatisierung

Willkommen in unserem Shop!

Dieses Digital-Analog-Wandlermodul ist ein unverzichtbares Werkzeug für Ihre Projekte im Bereich der industriellen Automatisierung und Steuerung. Es wandelt ein digitales PWM-Signal (Pulsweitenmodulation) präzise in ein analoges Spannungssignal um.

Hauptmerkmale:

Dieses Modul wandelt ein digitales PWM-Signal von 0 bis 100 % in ein analoges Signal um. Es akzeptiert ein 3,3-V-PWM-Eingangssignal (0–100 %) und gibt eine proportionale analoge Spannung von 0 bis 5 V aus.

Es eignet sich ideal zur Signalübertragung zwischen Steuerplatinen wie speicherprogrammierbaren Steuerungen (SPS), Mikrocontrollern und anderen Industrieanlagen. Es verfügt außerdem über einen Verpolungsschutz für einen sicheren Betrieb.

Detaillierte technische Daten:

- Modell: 3.3P-5V.

- Funktion: Wandelt ein 3,3-V-PWM-Signal (0–100 %) in eine 0–5-V-Spannung um.

- PWM-Signalempfangsfrequenz: 100 Hz bis 3 kHz (1–3 kHz empfohlen).

- Versorgungsspannung: 15–30 V DC (Stromaufnahme >100 mA). Eine kundenspezifische 12-V-Version ist erhältlich.

- Analogausgangskapazität: Max. Stromstärke ~10 mA.

- Auflösung: ~0,1 V.

- Montage: 4 Löcher für M3-Schrauben.

- Jumper-Pin auf 5 V eingestellt.

Kalibrierungsverfahren (empfohlen für die erste Verwendung):

Für eine optimale Kalibrierung legen Sie ein Eingangssignal mit einem Tastverhältnis von 50 %, einer Amplitude von 3,3 V und einer Frequenz von 1–3 kHz an die DIN+ und DIN- Klemmen an. Stellen Sie mit einem Multimeter, das zwischen den Klemmen AO und GND misst, das Potentiometer auf der Platine so ein, dass ein Messwert von 5,40 V angezeigt wird. Dies stellt die präzise Korrelation zwischen dem PWM-Signal und der Ausgangsspannung her.

Falls das Verhältnis zwischen Tastverhältnis und Ausgangsspannung umgekehrt ist, kann eine Softwareanpassung (z. B. die Option „STEP LOW, ACTIVE“ in MACH3) erforderlich sein.

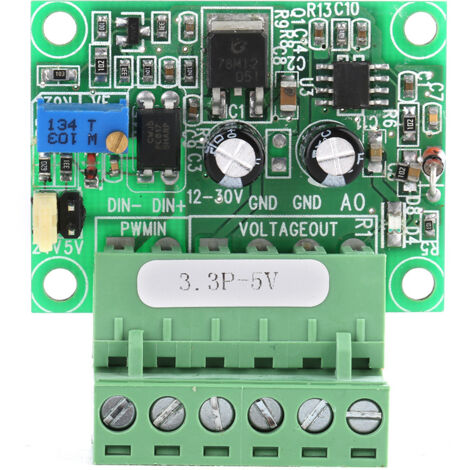

Anschlussbeschreibung (Ports):

1. DIN+: Positiver Eingang des PWM-Signals (bei gemeinsamer Kathode an das PWM-Signal anschließen; bei gemeinsamer Anode an 3,3 V der Signalquelle anschließen).

2. DIN-: Negativer Eingang des PWM-Signals (bei gemeinsamer Kathode an Masse GND anschließen; bei gemeinsamer Anode an das PWM-Signal anschließen).

3. 12–30 V: Positiver Anschluss des Netzteils.

4. GND: Masseanschluss des Netzteils.

5. GND: Zweiter Masseanschluss, verbunden mit der Masse des Netzteils.

6. AO: Analoger Spannungsausgang (0–5 V).

Lieferumfang:

Sie erhalten 1 Digital-Analog-Wandlermodul für SPS, das sofort in Ihr System integriert werden kann.
