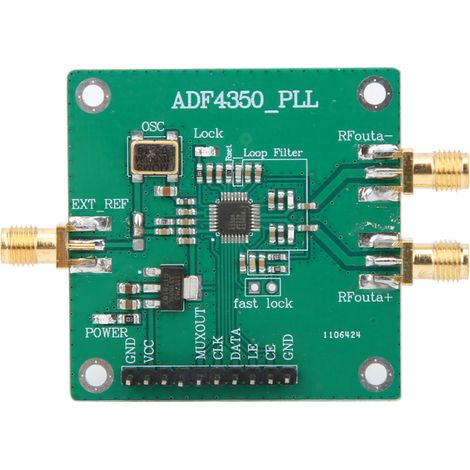

Qcwwy Adf4351 Frequenzsynthesizer-Entwicklungsboard, arretierbare HF-Quelle mit 137 MHz Ausgang bei 4,4 GHz, ideal für Mikrocontroller-Projekte.

Eigenschaften:

1. Dieses ADF4350-Signalquellen-Entwicklungsboard verfügt über ein gut gestaltetes Leiterplattenlayout.
2. Es kann durch die offizielle Software des oberen Computers gesteuert werden.
3. Alle Steuerpins sind für eine komfortable Bedienung herausgeführt.
4. Robuste Konstruktion für langanhaltende Leistung.
5. Ein dreiadriger serieller Peripherieschnittstellenbus führt zu Steuerstift und Zustandsverriegelungsstift, wodurch alle Funktionen einschließlich Punktfrequenz-Sweep und Frequenzsprung ermöglicht werden.

Spezifikation:

Merkmale:
Dieses ADF4350-Signalquellen-Entwicklungsboard verfügt über ein gut gestaltetes Leiterplattenlayout.
Es kann über die offizielle Software des oberen Computers gesteuert werden.
Alle Steuerstifte sind zur bequemen Bedienung nach außen geführt.
Robuste Konstruktion für lang anhaltende Leistung.
Dreiadriger serieller Peripherieschnittstellenbus führt zum Steuerstift und Zustandssperrstift und ermöglicht alle Funktionen, einschließlich Punktfrequenzwobbelung und Frequenzsprung.
Spezifikationen:
Ausgangsfrequenzbereich: 137 M- 4,4 GHz
Versorgungsspannung: 4–9 V (5 VDC)
Ausgangssignal:
2,2 GHz–4,4 GHz Sinuswelle (Grundschwingung)
137 MHz–2,2 GHz Rechteckwelle (Grundschwingung)
Ausgangssignal: Breitbandausgang, Signalstärke: + 5 dBm (programmierbar)
HF-Anschluss: SMA-Buchse
Steuerschnittstelle: Dreiadriger serieller Peripherieschnittstellenbus
Referenztakt: 10.000 MHz (Standard), durch Schnittstelle zu einem externen SMA
Gewicht: 16g
Anschluss:
Das Modul kann den Mikrocontroller LCD1602 / LCD12864-Modulanschluss anstecken (kann direkt nach hinten gesteckt werden), bequemes Software-Debugging, beide Sperranzeige (Lock). Pin entspricht folgendem:
GND ------------------------- GND
VDD (5V) ------- ------------ VCC
VO -------------------------- NC (leer)
RS ------------ NC (leer)
R / W ------------- ------------ MUXOUT
EN -------------------------- CLK
DB0 -- ----------------------- DATEN
DB1 ---------------------- --- LE
DB2 ---------- CE (hat 10K-Pullup)
DB3 ------- ------------------ GND (nicht nehmen)

Referenztakt:
10.000 MHz Standard-Referenztaktsignal ist ein aktiver Takt oder ein externer Referenztakt Signal, Sie müssen die Dreiwegeverbindung mit einem Lötkolben ändern und das externe Referenzsignal EXT_REF anschließen.
RF-Ausgang:
Aus Gründen der Benutzerfreundlichkeit ist der Standardwert Breitbandausgang, der Ausgang von zwei Differenzsignalen, eines Der Weg kann zur Ausgabe verwendet werden, der andere Weg kann zur Überwachung des Ausgangs verwendet werden.
Lieferumfang:
1 x HF-Signalquellen-Frequenzsynthesizer
Hinweis:
Bitte beachten Sie, dass der neue Typ und Der alte Typ dieses Produkts wird nach dem Zufallsprinzip versendet. Stellen Sie vor der Bestellung sicher, dass es Ihnen nichts ausmacht.
