Allgemeine Beschreibung

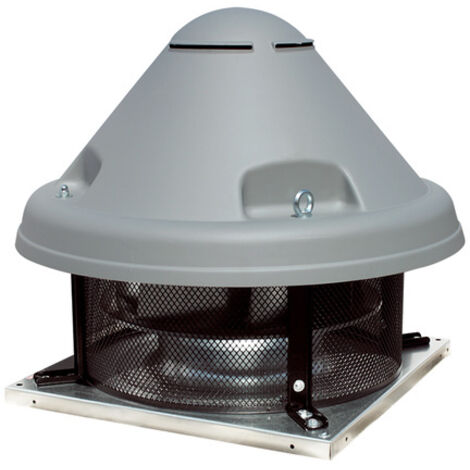

Der Maico Radial-Dachventilator DRD H 40/4 Ex ist speziell für den zuverlässigen Einsatz in explosionsgefährdeten Bereichen entwickelt worden. Dieses Gerät bietet eine effektive Lösung für die Luftförderung und erfüllt strenge Sicherheitsanforderungen gemäß ATEX-Richtlinien. Dank seiner robusten Bauweise und hohen Förderkapazität ist der Ventilator für diverse industrielle Anwendungen geeignet, die hohe Sicherheit und Leistung erfordern.Technische daten
- Fördervolumen: 5418 m³/h (Hohe Luftmenge unbelastet)
- Drehzahl: 1460 1/min (Optimal für Dauerbetrieb S1)
- Nennleistung: 550 W (Energieeffizienter IE3 Motor)
- Bemessungsspannung: 400 V (Drehstrom Standardanschluss für industrielle Anwendungen)
- Netzfrequenz: 50 Hz
- INenn: 15 A
- Schutzart: IP 55 (Hoher Schutz gegen Staub und Strahlwasser)
- Wärmeklasse: F
- Mediumtemperatur: -20 °C bis +40 °C (Breiter Einsatztemperaturbereich)
- Temperaturklasse: T4 (Für explosionsgefährdete Bereiche)
- EX-Bezeichnung nach ATEX: Ex II 2 G (Für Gas-Ex-Schutz Kategorie 2G)
- EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X (Inklusive Wasserstoff-Qualifikation)
- Drehzahlsteuerbar: Ja (20-50 Hz über Frequenzumrichter)
- Laufradtyp: Radial rückwärtsgekrümmt (Für effiziente Luftförderung)
- Motor: IE3 Drehstrom-Asynchronmotor (Energieeffizient und robust)
- Betriebsart: S1 (Dauerbetrieb geeignet für kontinuierliche Nutzung)
- PTC DIN 44082: M 100 (Integrierte Motortemperaturüberwachung)
- Abmessungen: Breite: 910 mm, Höhe: 670 mm, Tiefe: 910 mm, Nenndurchmesser Kanal: 269 mm, Kanalbreite: 910 mm, Kanalhöhe: 670 mm, Baugröße: 400 mm
- Gewicht: 45 kg
Kompatibilität und Zubehör
- Vielseitige Kompatibilität: Qualifiziert für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB einschließlich Wasserstoff.
Installation
- Einbauort: Flachdach
- Einbaulage: Senkrecht
- Material Gehäuse: Stahlblech verzinkt (Korrosionsbeständig)
- Material Laufräder: Stahlblech verzinkt
- Material Wetterschutzhaube: Kunststoff
- Farbe: Grau
- Einfacher Transport und Installation: Stabile Transportösen ermöglichen den sicheren Transport per Kran direkt zum Einbauort.
Anwendung
- Der Ventilator ist für den sicheren und effizienten Einsatz in industriellen Umgebungen entwickelt, in denen explosive Gase oder Dämpfe auftreten können.
- Typische Anwendungsszenarien umfassen die Entlüftung von Produktionshallen, Lagerbereichen oder chemischen Anlagen, die in ATEX-Zonen 1 oder 2 klassifiziert sind.
- Der Ventilator sorgt für eine zuverlässige Luftabsaugung und den Schutz vor explosionsfähigen Atmosphären, wo herkömmliche Ventilatoren nicht eingesetzt werden dürfen.
Weitere Informationen
- Der Ventilator ist vollständig nach den Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU zugelassen.
- Der Motor ist außerhalb des Luftstroms platziert, um eine zuverlässige Funktion auch bei hohen Mediumtemperaturen von bis zu +40 °C zu gewährleisten.
- Die Temperatur des Ventilatormotors wird zusätzlich durch Kaltleiter überwacht, die an ein Auslösesystem angeschlossen werden müssen.
- Als Produkt von Maico, einem erfahrenen Hersteller im Bereich Lüftungstechnik, steht der DRD H 40/4 Ex für hohe Qualität und Zuverlässigkeit.
