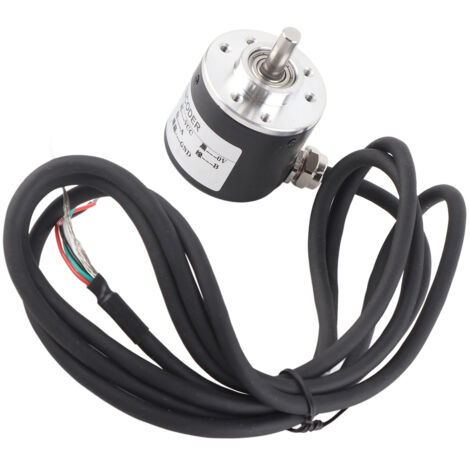

Inkrementeller magnetoelektrischer Drehgeber, 600 Impulse, 5–24 V, 2-phasig AB, 6-mm-Welle

Willkommen in unserem Shop! Entdecken Sie unseren leistungsstarken inkrementellen Drehgeber – eine unverzichtbare Komponente für Ihre Präzisionsmess- und Steuerungsprojekte. Dieser Drehgeber wird einzeln geliefert und ist sofort einsatzbereit für Ihre Systeme. Er generiert 600 Impulse pro Umdrehung (600 P/U). Dank seines AB-Biphasen-Ausgangs ermöglicht er eine Frequenzvervierfachung und erreicht so eine effektive Auflösung von 2400 Impulsen pro Umdrehung für hochpräzise Messungen. Gesteuert mit einer 5-24-V-Gleichstromquelle bietet er unter verschiedensten Bedingungen einen stabilen und zuverlässigen Betrieb. Die Schaltung verfügt über einen orthogonalen Rechteckimpulsausgang vom Typ AB. Der Ausgang ist ein NPN-Open-Collector-Transistor und bietet somit breite Kompatibilität mit zahlreichen Steuerungen. Wichtiger Hinweis: Die Ausgänge Phase A und B dürfen niemals direkt an die Versorgungsspannung VCC angeschlossen werden, da dies den Ausgangstransistor beschädigen kann. Das Gerät hat einen Durchmesser von 38 mm und eine Höhe von 35,5 mm. Er verfügt über einen robusten Schaft mit 6 mm Durchmesser und 13 mm Länge. Seine mechanischen Eigenschaften sind beeindruckend: Er unterstützt eine maximale Drehzahl von 5000 U/min und einen Frequenzgang von 0 bis 20 kHz. Für eine einfache Installation wird er mit einem 1,5 Meter langen Kabel geliefert. Die Anschlüsse sind standardisiert: Grün für Phase A, Weiß für Phase B, Rot für die Versorgungsspannung (+) und Schwarz für Masse (V0). Bitte beachten Sie, dass die Ausstattung mit einer Klemmenleiste je nach Charge variieren kann. Dieser Encoder ist ein vielseitiges Werkzeug, ideal zur präzisen Messung von Drehzahl, Winkel, Beschleunigung und sogar Länge (mittels linearer Umwandlung). Er eignet sich perfekt für intelligente Bewegungssteuerung, automatische Schneidemaschinen (z. B. Lederschneidemaschinen), Schnittlängenkontrolle für Stahl, Wiegesysteme, Personenwaagen sowie für Bildungs- und Robotikprojekte, wie z. B. von Schülern entwickelte Rennroboter.
