Allgemeine Beschreibung

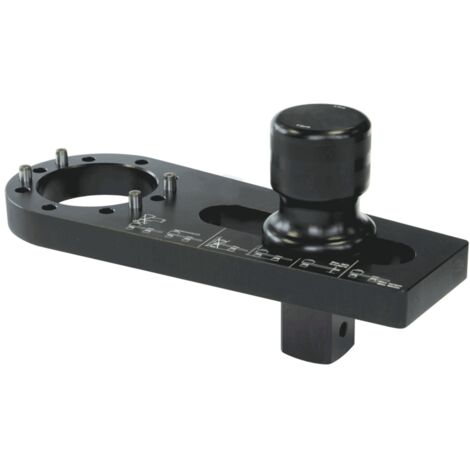

Der Reaktionsarm L-Form gerade für DVI20 ist ein mechanischer, handbetätigter Drehmomentvervielfältiger, der für den kontrollierten Schraubenanzug und das Lösen von Verschraubungen konzipiert wurde. Er eignet sich besonders für den Einsatz in verschiedenen Bereichen wie Industrie, Baustellen, Nfz- und Kfz-Werkstätten, Agritechnik, Baumaschinen, sowie im Brücken-, Schiffs-, Flugzeug- und Eisenbahnbau und in Raffinerien. Der Reaktionsarm ist aus Leichtmetall gefertigt und bietet eine hohe Leistung und Genauigkeit.Technische daten
- Höhe Flanschring: 16 mm
- Netto-Gewicht: 1,2 kg
- Breite Reaktionsarm Außen: 61,5 mm
- Höhe Arretiergriff: 63 mm
- Außendurchmesser: 86 mm
- Radius Flanschring: 43 mm
- Abstand Antriebsvierkant - Ende Reaktionsarm (max): 152 mm
- Abstand Antriebsvierkant - Beginn Reaktionsarm (min): 73 mm
- Höhe Vierkant: 37 mm
- Gesamtlänge: 230 mm
- Übersetzungsverhältnis: 1:4, 1:5,5
- Maximale Belastung: 2000 N·m bis 2800 N·m
- Gehäusematerial: Hochleistungsaluminium
- Genauigkeit: besser als +/- 3 % Toleranz
Kompatibilität und Zubehör
- Modell -Z: mit gekröpftem Reaktionsarm Z-Form aus Chrom-Vanadium-Stahl
- Modell -L: mit geradem Reaktionsarm L-Form, mit verstellbarem Reaktionsvierkant, aus Leichtmetall
- Ausgangsvierkante mit Bohrung für Kraftschraubereinsätze mit Sicherungsstift und -ring
Installation
- Der Reaktionsarm wird geschraubt über den Flansch montiert.
Anwendung
- Geeignet für kontrollierten Schraubenanzug und Lösen von Verschraubungen in verschiedenen industriellen Anwendungen.
- Kann in Verbindung mit einem Drehmomentschlüssel verwendet werden.
Weitere Informationen
- Lieferumfang: Drehmomentvervielfältiger DREMOPLUS ALU mit integriertem Reaktionsarm in L-Form oder Z-Form, stabiler Transportkoffer mit Schaumstoffeinlage, Werksprüfzertifikat und Einstelltabelle.
- Technische Detailinformationen sind auf Anfrage erhältlich.
