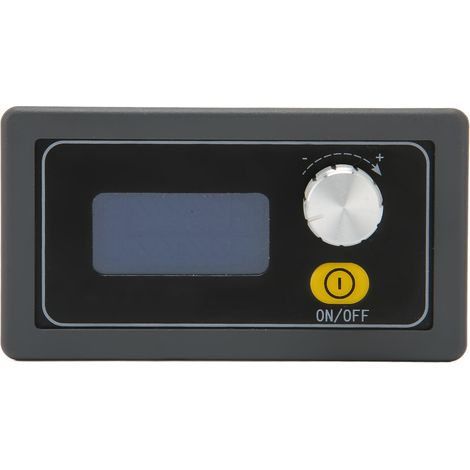

Rechteckwellen-Signalgenerator PWM Pulsfrequenz Tastverhältnis einstellbares Modul XY-PWM + Schalter für MCU-Dimmer, Drehzahlregler.
15 € Rabatt ab 300 €
mit dem Code
mit dem Code
Verkauft von Mairuie
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Gebrauchsanweisung:
1. An die Stromversorgung anschließen.
2. Den Drehschalter 10 Sekunden lang gedrückt halten, um zwischen Normal- und Präzisionsmodus umzuschalten.
3. Den Drehschalter kurz drücken, um Frequenz und Wert einzustellen.
4. Den Drehschalter 2 Sekunden lang gedrückt halten, um das Tastverhältnis einzustellen.
5. 5 Sekunden lang gedrückt halten, um die Einstellungen zu speichern.
6. Testen.
7. Den Ein-/Ausschalter drücken, um den PWM-Ausgang ein- oder auszuschalten.
8. Die Stromversorgung trennen und die Last anschließen, um das Modul zu verwenden.
Technische Daten:
Produkttyp: Rechtecksignalgenerator.
Abmessungen (ca.): 78 x 42 x 37 mm.
Betriebsspannung: 3,3–30 V DC.
Frequenzbereich (Normalmodus): 1 Hz–150 kHz.
Frequenzbereich (Präzisionsmodus): 1 Hz–15 kHz. Frequenzgenauigkeit: 2 %. Tastverhältnisgenauigkeit: 1 % im Normalmodus. Tastverhältnisgenauigkeit: 0,1 % im Präzisionsmodus. Tastverhältnisbereich: 0,00 % bis 100 %. Ausgangsstrom: ca. 5–30 mA. Ausgangsamplitude: entspricht der Eingangsspannung. Betriebstemperatur: -40 °C bis 85 °C. Betriebsfeuchtigkeit: 0 % bis 95 % relative Luftfeuchtigkeit. Lieferumfang: 1 Rechtecksignalgenerator.
1. An die Stromversorgung anschließen.
2. Den Drehschalter 10 Sekunden lang gedrückt halten, um zwischen Normal- und Präzisionsmodus umzuschalten.
3. Den Drehschalter kurz drücken, um Frequenz und Wert einzustellen.
4. Den Drehschalter 2 Sekunden lang gedrückt halten, um das Tastverhältnis einzustellen.
5. 5 Sekunden lang gedrückt halten, um die Einstellungen zu speichern.
6. Testen.
7. Den Ein-/Ausschalter drücken, um den PWM-Ausgang ein- oder auszuschalten.
8. Die Stromversorgung trennen und die Last anschließen, um das Modul zu verwenden.
Technische Daten:
Produkttyp: Rechtecksignalgenerator.
Abmessungen (ca.): 78 x 42 x 37 mm.
Betriebsspannung: 3,3–30 V DC.
Frequenzbereich (Normalmodus): 1 Hz–150 kHz.
Frequenzbereich (Präzisionsmodus): 1 Hz–15 kHz. Frequenzgenauigkeit: 2 %. Tastverhältnisgenauigkeit: 1 % im Normalmodus. Tastverhältnisgenauigkeit: 0,1 % im Präzisionsmodus. Tastverhältnisbereich: 0,00 % bis 100 %. Ausgangsstrom: ca. 5–30 mA. Ausgangsamplitude: entspricht der Eingangsspannung. Betriebstemperatur: -40 °C bis 85 °C. Betriebsfeuchtigkeit: 0 % bis 95 % relative Luftfeuchtigkeit. Lieferumfang: 1 Rechtecksignalgenerator.
Eigenschaften
- MarkeZOTERNEN
- MaterialKunststoff
- Elektrische Spannung30 V
- SteuerungManuelle Kontrolle
- ManoMano Art.-NrME96825329
- MMID526111270101
- HerstellerreferenzMAI=QL=1013220003611
- EAN7024090160973
