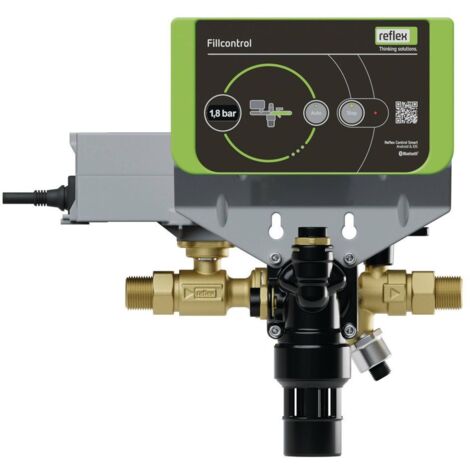

Reflex Fillcontrol Nachspeisestation Smart, automatisch, mit Systemtrenner und Mikroprozessorsteuerung

Reflex Fillcontrol Nachspeisestation Smart, automatisch, mit Systemtrenner und Mikroprozessorsteuerung

Die kompakte Lösung für Kleinanlagen mit Membran-Druckausdehnungsgefäß. Der Systemtrenner nach DIN EN 1717 ist bereits integriert, die Steuerung arbeitet vollständig autark über den integrierte Systemdrucksensor.

Fillcontrol Smart

Automatische Nachspeise- und Füllstation für Heiz- und Kühlsysteme mit Membran- Druckausdehnungsgefäßen (MAG).

Ermöglicht eine kontrollierte und nach DIN EN 1717 bzw. DIN 1988 geforderte sichere Nachspeisung und Systemfüllung aus direkt verbundenen Trinkwasser- netzen und realisiert die nach DIN EN 12828 und VDI 4807 empfohlene Funktionskontrolle des Druckhaltesystems (MAG).

Bestehend aus:

• Absperrarmatur

• DVGW geprüftem Systemtrenner (BA) nach DIN EN 12729

• Schmutzfänger

• Drucksensor

• Motorkugelhahn

• Druckminderer mit Kontrollmanometer und Mikroprozessorsteuerung

Alle Komponenten sind leicht zugänglich integriert.

Die kontrollierte, druckabhängige Nachspeisung erfolgt mit automatischer Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl.

Die Anlagenerst- und Wiederbefüllung wird mittels hierfür einstellbarem Betriebsmodus möglich. Über eine vollautomatische, frei parametrierbare Mikroprozessorsteuerung mit LCD Display für alle relevanten Betriebs- und Störmeldungen und Druckanzeige, sowie potenzialfreiem Ausgang für Sammelstörmeldung und RS485-Schnittstelle zur Anbindung an die GLT erfolgt die Funktionssteuerung und -überwachung der CE gekennzeichneten Station.

Das Gerät ist eine Nachspeisestation, die zum Halten von Wasserdruck und zum Nachspeisen von Frischwasser in einem Anlagensystem dient

Produktspezifikation

• Hersteller-Serie: Fillcontrol, Fillset
• Hersteller-Warengruppe: Nachspeisung
• Hersteller-Produktgruppe: Fillcontrol, Fillset
• Hersteller-Artikelnummer: 6813500
• BIM-LINK: https://bim.reflex-winkelmann.com/Reflex/DE/de_DE/library/product/Fillcontrol-Smart/6813500
• Baulänge: 320,00
• Bauhöhe: 299,00
• Bautiefe: 194,00
• Mit Manometer: nein
• Mit Filter: nein
• Druck: 0,00 - 10,00
• Mit Druckminderer: ja
• Mit Systemtrenner: ja
• Max. Temperatur Eingang: 65,00
• Max. Temperatur Ausgang: 65,00
• Geeignet für Enthärtung: ja
• Geeignet für Vollentsalzung: nein
• Geeignet für pH-Wert Stabilisierung: nein
• Geeignet für den Festeinbau: ja
• Geeignet für mobilen Einsatz: nein
• Mit Entlüfter: nein
• Max. Arbeitsdruck: 10,00
• Geeignet für Membrandruckausdehnungsgefäß: nein
• Geeignet für kompressorgesteuerten Ausdehnungsautomaten: nein
• Mit automatischer Befüllung: ja
• Nenndurchmesser: 1/2 Zoll (15)
