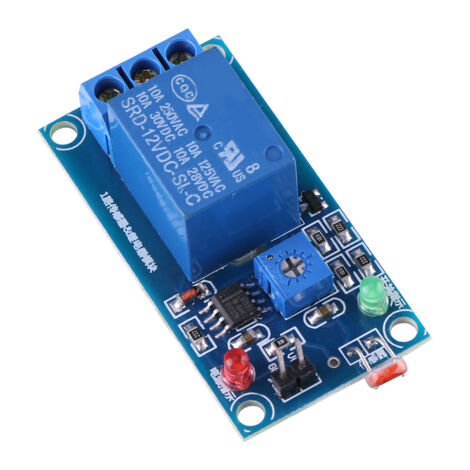

Relais-Steuermodul mit 12V LDR-Fotowiderstand für automatischen Lichtsensor
'/%3E%3C/svg%3E)
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!
Entdecken Sie unser Fotowiderstands-Schaltmodul – ein zuverlässiges und präzises Gerät für die lichtbasierte Automatisierung. Dieses Modul nutzt einen hochwertigen Fotowiderstand zur genauen Messung der Umgebungslichtintensität. Es ist mit einem robusten Relais ausgestattet, das auch größere elektrische Lasten direkt schalten kann.
Die Triggerempfindlichkeit ist über ein integriertes Potentiometer stufenlos einstellbar. So können Sie den gewünschten Lichtschwellenwert präzise definieren: Das Relais schaltet (Öffnerkontakte geschlossen), sobald die Umgebung dunkler als dieser Schwellenwert wird, und schaltet (Schließerkontakte geschlossen), sobald sie wieder heller wird.
Für optimale Leistung benötigt das Modul eine 12-V-Gleichstromversorgung. Es verfügt über einen 78L05-Spannungsregler, der für erhöhte Stabilität und Zuverlässigkeit des Steuerkreises sorgt.
Darüber hinaus wird das Relais von einem Optokoppler gesteuert, der eine effektive galvanische Trennung gewährleistet, die die Steuerkreise schützt und die Gesamtleistung verbessert.Dieses Modul findet vielfältige Anwendung in der Lichterkennung, der automatischen Lichtsteuerung (z. B. Straßenbeleuchtung) und verschiedenen automatisierten Geräten, die eine helles Aktivierung erfordern.
Technische Daten:
Versorgungsspannung: 12 V DC
Stromaufnahme: >100 mA
Relaislast: 250 V AC / 10 A oder 30 V DC / 10 A
Abmessungen der Leiterplatte: 5 cm x 2,6 cm (ca. 1,96 Zoll x 1,02 Zoll)
Funktionsweise:
Das Modul reagiert auf Änderungen des Umgebungslichts.
Wenn die Lichtstärke unter den eingestellten Schwellenwert fällt, wird die Relaisspule erregt und verbindet den COM-Anschluss (Common) mit dem NO-Anschluss (Normally Open). Steigt die Lichtstärke über den Schwellenwert, wird die Spule stromlos und der COM-Anschluss mit dem NC-Anschluss (Normally Closed) verbunden. Die Anschlüsse COM, NO und NC fungieren als Wechselschalter. Lieferumfang: Sie erhalten einen Fotowiderstandsschalter, der sofort einsatzbereit ist und für Ihr Projekt konfiguriert werden kann.Eigenschaften
- MarkeMIXHOME
- Länge11 cm
- Breite7 cm
- Höhe3 cm
- Elektrische Spannung12 V
